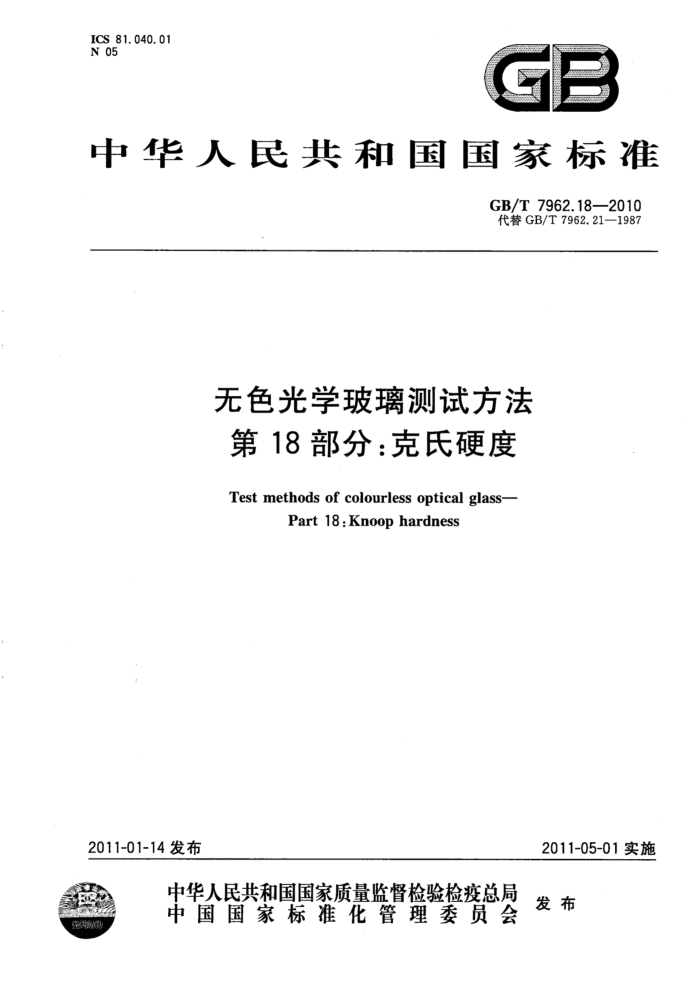

ICS 81.040.01 N 05
GB
中华人民共和国国家标准
GB/T7962.18—2010 代替GB/T7962.21—1987
无色光学玻璃测试方法第18部分：克氏硬度
Test methods of colourless optical glass-
Part18:Knoophardness
2011-05-01实施
2011-01-14发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T7962.18—2010
前言
GB/T7962《无色光学玻璃测试方法》分为20个部分：
第1部分：折射率和色散系数；第2部分：光学均匀性斐索平面干涉法；第3部分：光学均勾性全息干涉法；一第4部分：折射率温度系数；第5部分：应力双折射；第6部分：杨氏模量、剪切模量及泊松比； -第7部分：条纹度；第8部分：气泡度；第9部分：光吸收系数；第10部分：耐X射线性能；第11部分：可见折射率精密测试；第12部分：光谱内透射比；一第13部分：导热系数； -第14部分：耐酸稳定性；第15部分：耐潮稳定性； -第16部分：线膨胀系数、转变温度和弛垂温度；一第17部分：紫外、红外折射率；第18部分：克氏硬度；第19部分：磨耗度； -第20部分：密度。 本部分为GB/T7962的第18部分。 本部分代替GB/T7962.21-1987《无色光学玻璃测试方法 克氏硬度测试方法》。 本部分与GB/T7962.21一1987相比，主要变化如下：
-
调整了标准的结构，增加了前言、规范性引用文件、术语和定义三部分内容；对计算公式和施压保持时间作了修订。
本部分由中国机械工业联合会提出。 本部分由全国仪表功能材料标准化技术委员会（SAC/TC419)归口。 本部分负责起草单位：成都光明光电股份有限公司。 本部分主要起草人：王弦、张祖义、田丰贵。 本部分所代替标准的历次版本发布情况为：
GB/T7962.21-1987。 GB/T 7962.18-2010
无色光学玻璃测试方法第18部分：克氏硬度
1范围
GB/T7962的本部分规定了无色光学玻璃克氏硬度的测试仪器、测试步骤和数据处理等内容。 本部分适用于无色光学玻璃克氏硬度的测量。
2规范性引用文件
下列文件中的条款通过GB/T7962的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容)或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
ISO9385玻璃与玻璃陶瓷克氏硬度测试方法 3术语和定义
下列术语和定义适用于本部分。
3. 1
硬度hardness 材料局部抵抗硬物压入其表面的能力。
3. 2
克氏硬度 Knoophardness HK 克氏硬度采用对称棱角为172°30'和130°的四角锥金刚石压头测试，全称为克努普显微压痕硬度。
4原理
克氏硬度采用对称棱角为17230°和130°的四角锥金刚石压头（见图1），给其施加一定负荷垂直压在样品表面上，保持一定时间后，撤去负荷，用显微镜观察并测量样品上压痕长对角线的长度，换算出压痕的投影面积（见图2)，用式(1)计算克氏硬度。
172. 5°
130
图2压痕投影
图1金刚石压头
I GB/T7962.18-2010
5仪器
显微硬度计。 施压负荷：0.98N，土1%。 压头下降速度：20mm/min。 对角线长度测量不确定度：士0.001mm。 显微镜放大倍数：600X。
6样品 6.1 样品玻璃内应无肉眼可见条纹、气泡、结石等夹杂物；应力双折射应不大于10nm/cm 6.2样品尺寸为20mm×20mm×10mm，两大面应平行且平行差不大于0.01mm，一大面抛光，粗糙度Ra=0.05。其余各面细磨。 1 测试步骤 7. 1 根据仪器使用说明书的要求调试和校正仪器，使仪器进人正常工作状态。 7.2 测量前，用酒精清洗样品表面，放人干燥器内待用。 7.3 样品放在显微镜视场下，调焦，使样品表面清晰，避开缺陷，将样品推至压头下。 7.4 按ISO9385的规定在压头上加0.98N负荷，将压头压在样品表面上，停留时间20s。 7.5提起压头，将样品推至显微镜视场下，在6min内测量出压痕长对角线的长度d1，并用式（1)计算出HK，。 7.6重复7.3～7.5步骤，在同块样品上选取另外4个部位进行测量，分别测量出各部位的克氏硬度值 HK.,HK.... 8数据处理 8.1计算
克氏硬度用式(1)计算：
HK1.4229 F
(1)
1
式中： F施压负荷，单位为牛顿(N)； d—压痕长对角线的长度，单位为毫米（mm）； HK- 一克氏硬度，单位为107帕斯卡（10?Pa）。 取5次测量值的算术平均值HK作为最终测量结果，结果取整数。
HK- (HK,+HK+...+HK.)
.(2)
5
8.2克氏硬度的测量不确定度为士5%。
2 16
