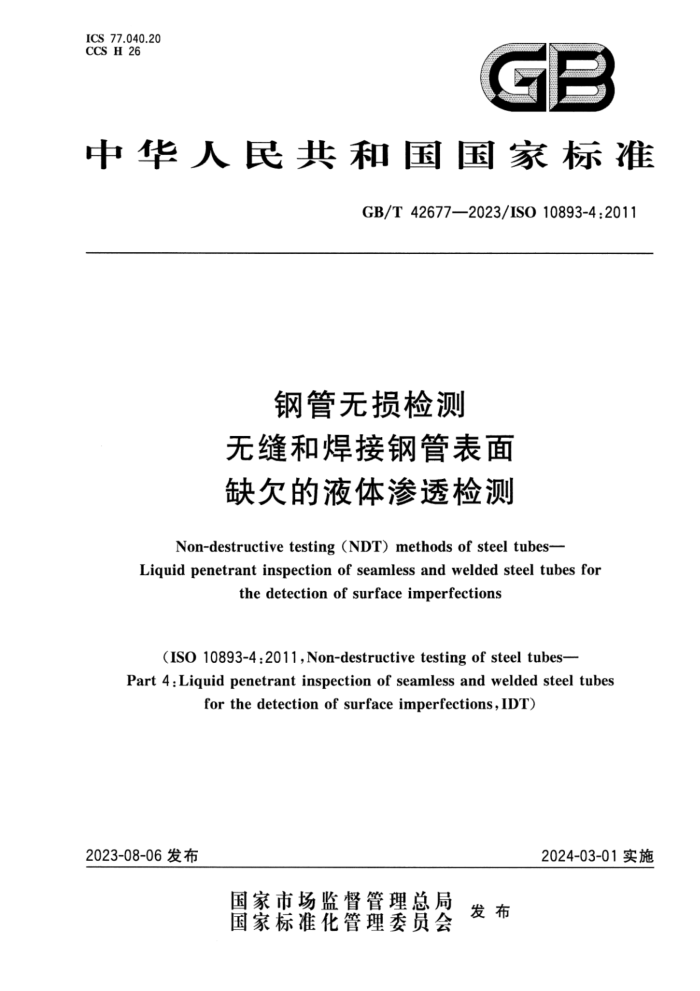

ICS 77.040.20 CCS 26
C F
中华人民共和国国家标准
GB/T42677--2023/IS010893-4.2011
钢管无损检测无缝和焊接钢管表面缺欠的液体渗透检测
Nor-destructive testin(NDT) methods of steel tubeso
Licuid penetrant inspection of seamless and welded steel tuhes for
the detection of surface imperfections
(1S0 10893-4 .2011, Non-destruetive testin nf steel tubes-- Part 4:Liguid penetrant inspection of seaniless axd welded steel tubes
for the defection of surface imperfections,IDr)
2024-03-01卖施
2023-08-06发布
国家市场监督管理总局国家标准化管理委员会
发布 GB/T 42677--2023/180 10803-4.2011
国 次
翼莲
2 親范性感用文件 3 术婚和庭复 &
一般双求 5 检测方法 5.1 遵 5.2 旅久的检测及其分 5.3 步囍
显示评价 ? 酸收
6
检舞告 GB/T 42677--2023/1S010893-4:2011
前言
本文件按照GB/T1.1-20204标流化工作导期第1部分，标准化文件的结构和起草规期》的规定趣萃。
本文件等网采用1S010893-4：2011第警无换检测 第4部分：无缝和焊接餐表直录欠的渡体额送检测》。
本文件做了下列小限度的端辑性改动为与现有标准协调，将标准名称设为钢管无损检测无缝箱爆接解管表面缺欠的藏体诊透
检测。 请注意本文件的基整内容可能涉及专利。本文件的发布机构不承担调谢专利的资在。 本文件由中钢铁工业协会蔡出。 本文件由全酒制标准化技术委员会(SAC/TC183)归口，本文件商草单位：中国石油集团工控材料研充院有服公司，解研纳克检测技术股份有限公司，宝璃
石油领管有限资任公司（国家石滤天热气管材工程技术研究中心）、中石化石油机楼股份有限公司纱市钢管分公司，山太钢不锈钢钢管有限公司、华油钢管有限公司、治金工业信息标准研究院。
本文件主要超草人：黄磊、张慈卫、张锦刚、蔡绣期、郑文杰、韩秀林、薰藏、赵新书、沈海红、付宏强郭富、李汝江、薛建忠、李亮、徐磊、孙少卿。
领 GB/T42677-2023/IS0 10893-4:2011
钢管无摄检测无缝和焊接钢管表面缺欠的液体渗透检测
1游厦
本文件规定了无缝和焊接管衰面缺久孩体意检遗的要求，本文件造用于别管全部或部分表面的缺久检测也适用于空心温材的检键。
2爆范性引用文件
下列文件中的内容适这文中的想范性引用丽钩感本文件然不百少的条款。其中，生非期的引用文祥，仅该日期对应的版本造用于本文件：不注日期的引用文件，其最新版本包括所有的修改单）适用子本定件。
IS03059无损格测 游避检测磁粉检测观察条件（Non-destructivetesting一Penetrant testing aad magnetie paricle teeting-Viewing conditions)
Is03452-1无#检测滋逸检测第1分：总划Non-destructiv#testing-Pehetrau testing-Part General principles)
Is03452-2无报检测#遵检测第2部分：部进材料的检验（Nom-destnuctiveiestins一Pene trant testing-Part 2,Tenting of penetrant materiala)
ISO971z无摄检洲人旗资格蒸定与设证（Nor-dentructiveteeting-Qulification and certificatioa of NDT peraomal
速：GB/T0445--2015无报检辉人员资格发宽与认证（ESO9712:2012：IYT） Is01148%领产品扇主对无损检测人质的资质就证体系（Steelproduets-Employersgualif
cation systaim for non-destruetive testing (NDT)personnel)
3术语和定
TS03452-1和1S011484界定的以没下列术语和定文适用于本文件。
3.1
the 两端开放耳具有任意形状揽微面的长中空产品。
3.2
无管seamlesstube 断实心材料穿孔制展，并经进步热加工或将期工献得最悠尺寸的空心管。
3.3
焊警Welied ibe 婚材经过物做成型后焊接制成，后够可能影过进一步热，冷加工获得最终尺寸的空心管。
1 /1428772023/13010853-4.2011
3.4
#造macis 照相关标推生产产最，耳声期安付的产品符合相关标密的姐织。
3.5
设g 在询价和订贷时，耐造商和买方之阅所签订的想购。
4“發美家
半1除非产品标#裁定成偿港双方协商同意，微体养裁微皮在翻管所有生产工序范制，热统理，冷利幕加工，定经及新等带政之后进行 4被检满管我面成足够干净无油选，润脑，滤沙，宽或其健有可能影响诊避洲结果推确性的外米杂，最示类要与额检翻最小族久尺寸联决于待定的锈餐刻造工序和滚面光格庭。 4.3投购成由接照1303712，1S011484或客效标准经格退合格的捷作人费奔在由得盗购授权时存费格的人最的监警下进行，在由常三方检潮的情说下，此项应由供带双为妙商
离主皮按想序文件额觉操作报权证转：无损检测操作应由宠主批准熟无摄检测3级人员授权。 送：12载3的宽文然在箱应的极准中找测好150812#011484
5检#方漆
5.1城聘
5，！，1体都送题加干蒙核工件衰面井#人开口德欠，去除富余的馨连剂被检装面经干爆处型并施煎显像规。显你帮用以吸附人快久的添返依并为最示费供高对比度的背景。添透解的显乐可以是看色蒸示自色光下可见）成荧光显忘（在紫外光下可见）。难这2种游造检溯技术，可烧用以下多种静滋刻：
家）水洗 b）后乳化摄：去洗：本文件健思的术语“接孩材料级携断有在花理这精中健用的缘承游，容样，精绣想，器您制等，
5，12对手特检的爆报钢食夏各极期食量，成连用3称费型的材料之进行咨色馨技水夏费光修滋技术按训。
应来质1S03059.1S03452-1.1303452-2中所送的液体#适检测的-放原期和验证方送 5.2快欠的检别及真分卖
接体意發检翻是核群衰面开口缺久（本文件意为“衰商缺久的有效学度。这种定法能检通趣的典盆表面缺是馨绒，装缝、新叠冷隔、分展和气孔
装体恭遵检诞不能确定缺欠的质，形和问中。游选感示的尺呼不像直按表承就随的实际尺寸，因此，藏体漆适检潮皮按以下分奖：
）钱显系长度封宽度之比大子或等学3错的显示！
区显承良形最糖国感，长爱导宽虚之优小产错的显示， e 密集要求，线形或随形的显示，根邻能示之闻的单离不大于最小显采的尺寸，月题示的个数不
少于个心非拍关最示，可能由特定谢管工艺的感都表面不现期引想的显示，锈新祝期工国紧，妞秘定
餐/矫直费送。
2 GB/T42677--2023/1SO10893-4:2011
在评定时虚与规定的验收等缓相对应，应考感显示的最小尺寸见表1。
表1定时啦考愿爱示的爱小只寸
华俊为穿米
臀考您的最小蒸示宜轻（D)或长度（L）
發等媛 F1 F2 P3 24
ne 1.5 2.0 3.0 5.0
5.3步聚
液体落遗检测应按以下操作步赚进行。 》应结合钢實表面款态和检测类那选挥渗检测方法。 b）不钢管检凝应使用低窗案（氟氧）和低硫渗透材料。
渗透检激坏境摄度应为10℃50C，当温魔条件不满足时，选用对比试块进行对比试验，以便确定漆透时间《奶举火發纹的糖合金试块）。 渗透剂宣采用刷亲或喷涂的方法，对于钢管的局部检测，授流或浇涂虽然效率不好，但可选用。
e) 接送时间应不小于渗透系统制选商推荐的时间，避常为3min-30nix。
去除多余的水洗添透剂或后乳化渗避刺附，应在避当的黑光条件下，用200kFa（2bar）左右压力的水冲洗，最大压力为350kPa<3.5bax），冲洗用水的摄度度能于40，尽可能使用白色袜布、清造干爆的无禁质材料膝城去多余的游剂去除型染爱刻，直到大部分的渗透剂痕透被去除，用略微經润精洁剂的干净不脱毛的材料轻轻擦拭表面，盒到被检工件表面上多余渗透剂点迹全部被去除，渗透剂使用后和显像前禁止用溶剂冲洗衰面。
名）对水洗后的衰面班行干爆，并便用干净干爆的白色无污溃材料选行销断燕拭，或在压力低于
200kPa(2bar）、溢度低于70C的条件下用热风对表面进行干燥。落剂去除后避常通过自然蒸发干爆，因此无其他干爆技术。靠管的温度应不超过50℃，除非购方和藏造商另有约定。
）爱式最影剂成采用喷涂的方式，从常保用一展薄麗均勺的显彩刻游膜完全覆蔬被检别区城：下
粉蔓形剂应通过显影剂或将被检规的部分没人干松显影剂的喷粉柜中，戴过洗耳球喷粉戏喷粉格（常规成警电）喷酒于粉蒸影剂，以确保粉末均匀的喷涂在被微试件表面上：
1） 显像时间是从湿式登象帮干爆后或式是像剂施加完率后开始计算，般情况下，显像时间等
手港遗时间，通索为5min~30min，如聚显示的大小来发生变化，显像时间允许餐过30min：被检区城的检测在5.31之后进行，应确保有足够的续欠中格透液被髓像剂吸谢到工件表面，若合间双方有的定，在观赛时可以施加反整剂。荧光渗避检意时，检查应在可爱光照度不超过 201*黑喷的区塘进行，采用V-A紫外线辆对使被检查区城工件衰面的紫外绒照度不小于 10W/m。游色诊透检激时，蒙检工件表面的可光照度应不低于5001%。
6凝系评价
6.！显示评价的整收等级分为委级，每个等级的严童程度与最大允许数量和尺寸（长度或直径）见表2
3 GB/T42877am2023/18010393-42011
潮表3。
家2钢我100150定内大免许乐数最长经）
华健方潮米
现示类耀绒腾
聚钱馨媛
密案
邂恋
楚风(T)
数 5 6
敬道 23 3 S e 4 d 6 162 sS 彭 6 8
思 1.5 3.0 5.0 3.0 6.0 10,0 00 8.0 15.0 10.0 15.0 $5,0
聚煮 1 1 1 of
足 2.0 6.0 10.0 6.0 12.0 20.0 10.0 18,0 30.0 18.0 25.0 $5.6
尺寸 3.0 30 8.0 4.0 4.0 4.0 6.0 6.0 6.0 10.0 10.0 10.0
P1.
16T50
16 16T50 >50 6 16T50 >50 516 18T50 >50
0 8 8 10 10 10 12 18 13
P2
1
P3
2 1 1 1
P4
豪3爆露50m×150m评定想内最大免许题示量和只寸（长魔成直经）
单位冷鑫菜
晟發惑
聚致等摄
密霸数递 总计寸
辉影
熊耶T)
足亨 1.5 3.0 3.0 8.0 5.0 9.0 10.0 18.0
总亨 2.0 3.0 4.0 4.0 6.0 6.0 10.0 10.0
数激 1 1 2
微摄 l § 2 8 9 93 4
4.0 8.0 6.0 12.0 10.0 18.0 18.0 27.0
1 1 1 1 i 1 1
P1
18 K18 >16 18 >16 16 >16
P2
3 3 4 4
P3
P4 驻：暂动想的宽度以都烧中心就为松。
8.2 自机检查应在图像投言被大时进行。 选择证翻检微技术，如电规摄像机，这种情税下造离度能撼供证期对验收标准不变影响。 6.3感示尊价尺寸大于藏等于表1中规意最小尺寸才能详定相关是承应是教久的示，加工爽孩景
