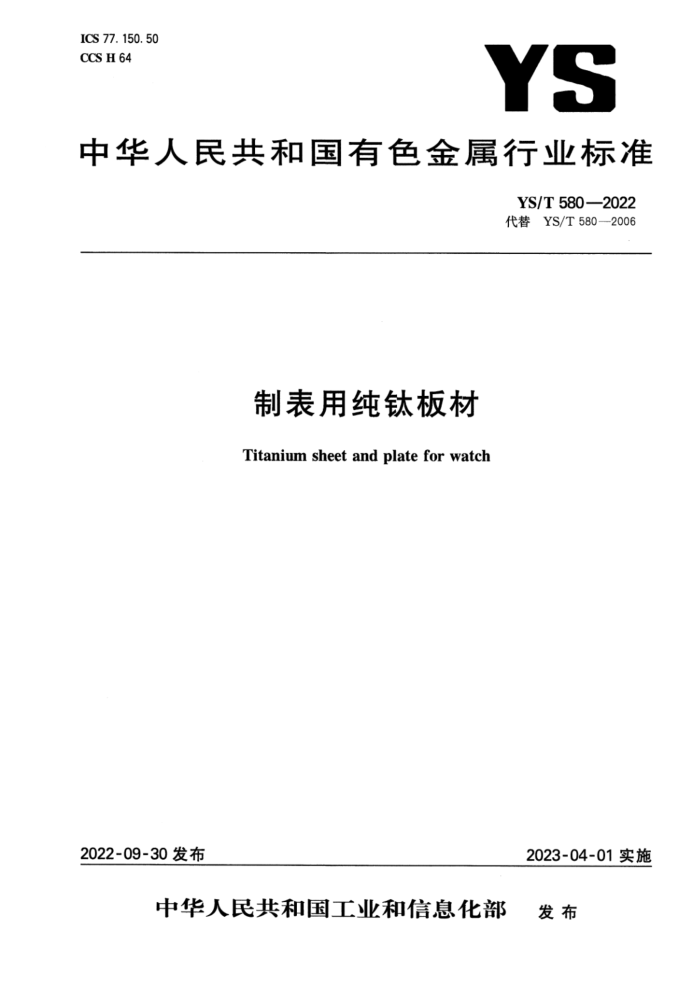

ICS 77.150.50 CSH4
YS
中华人民共和国有色金属行业标准
YS/T580-2022 代餐YS/T580---2008
制表用纯钛板材 Titanium sheet and plate for watch
2023-04-01实施
2022-09-30发布
中华人民共和国工业和信息化部 发布 YS/T580-2022
前富
本文件装照GB/T1.1--2020标准化工作导购第1部分：标准化文件的结构和起草规期》的规定起戴
本文件代替YS/T580--2006《制表用纯钛板材】与YS/T580-2006精比，除结构舞整和编辑性放动外，主要找术变化如下：
）将牌号“WTP1"夏改为"TA1G-1*，增加了TA1G的牌号（见表1,2006年版的表1)： b）制了热期工态产品：）增加了产品推荐的公称尺寸（见4.1.2）：
夏致了板树的外亲尺寸允许您差（见表么、表3，囊42006年暖的表3） e 增加了板树谢边弯曲度要求（见5.2.4） 0 更改了表顾质量要求（见5.4，2006年版的3.5）
增加了化学成分的分析方法（见81.200%年版的41） h）更放了检套和验收要求（觅7.1.2006年版的5.1）。 请注意本文作的其些内容可慈涉及专利。本文件的发布机构不承相识别专利的资往。 本文件由全国有色金翼标准化技术爱员会（SAC/TC243>播并归口。 本文件越草单位：宝善钛业股份有限公司，宝钛第团有限公司，有色金属技术经济研究院有限任
公司：
本文件主要起草人王文君、岳希星、马佳缘、马忠资、张江龄、陈藏、刘舞爆、范翰、韩金武、冯军宁、胡志态、 解展、问永琦、高颜，检考
本文件及其所代警文件的历次版本发布情况为： -2006年首次发布为YS/T580-2006 本次为第次您订。 YS/T580—2022
制表用纯钛板材
1范围
本文件规定了制表用纯钛板材的分类和标记、技术要求、试验方法、检验规则、标志、包装、运输、贮存及随行文件和订货单内容。
本文件适用于轧制方法生产的制表用纯钛板材（以下简称板材）。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T230.1金属材料洛氏硬度试验第1部分：试验方法 GB/T3620.1钛及钛合金牌号和化学成分 GB/T3620.2钛及钛合金加工产品化学成分允许偏差 GB/T4698（所有部分）海绵钛、钛及钛合金化学分析方法 GB/T8180钛及钛合金加工产品的包装、标志、运输和贮存 YS/T1262海绵钛、钛及钛合金化学分析方法多元素含量的测定电感耦合等离子体原子发射
光谱法
3术语和定义
本文件没有需要界定的术语和定义。
4分类和标记
4.1产品分类 4.1.1板材的牌号、状态、规格应符合表1的规定。
表1牌号、状态、规格
单位为毫米
规格宽度 400~1800 400~3000
牌号
状态
长度 1000~4000 1000~6000
厚度 1.0~5.0 >5.0~10.0
TA1G-1,TA1G
退火态(M)
注1：需方需要其他牌号、状态、规格时，由供需双方协商确定后在订货单中注明。 注2：经供需双方协商并在订货单中注明时，可供热加工态(R)、冷加工态（Y)的产品。
1 YS/T580—2022
4.1.2产品推荐的公称尺寸如下：
a) 板材的公称厚度应在表1的规定范围内，厚度不大于5.0mm的板材，为0.1mm厚度的整数
倍；厚度大于5.0mm的板材，为0.5mm厚度的整数倍； b) 板材的公称宽度应在表1的规定范围内，为10mm宽度的整数倍； c) 板材的公称长度应在表1的规定范围内，为50mm长度的整数倍； d) 经供需双方协商并在订货单中注明时，可供推荐公称尺寸以外的其他尺寸的产品。
4.2产品标记
板材标记按产品名称、牌号、状态、规格、文件编号的顺序表示。 示例：用TA1G-1牌号制造的、状态为退火态、厚度为1.0mm、宽度1000mm、长度2000mm的板材，标记为：
板TA1G-1M1,0X1000X2000YS/T580—2022
5技术要求
5.1化学成分
板材的化学成分应符合GB/T3620.1的规定，化学成分允许偏差应符合GB/T3620.2的规定。 5.2外形尺寸及其允许偏差 5.2.1 板材的厚度允许偏差应符合表2的规定。
表2厚度允许偏差
单位为毫米
规定宽度范围的厚度允许偏差
板材厚度
>1000~2000
>2000~3000
400~1000
+0. 20 0.05 +0. 20
±0.13
1.0~1.5
>1. 5~2. 0 >2. 0~2. 5 >2.5~3.0
±0.15
0. 05
+0. 20
±0.18
0. 05
+0. 20
±0.22
0. 05
±8:18 +0. 20 ±0: 18
±0. 30
>3.0~5.0
±0.80
±0. 40
>5.0~6.0
0.10
±0. 60
±0. 80
>6.0~8.0
+0. 30
±0. 80
±0. 60
>8.0~10.0
0.10
5.2. 2 板材的宽度和长度允许偏差应符合表3的规定。 2 YS/T5802022
表3宽度和长度允许偏差
单位为毫米
规定宽度范围的宽度允许偏差 400~1000
规定长度范围的长度允许偏差 1000~4000
板材厚度
>1000~3000
>4000~6000
+ +10 0
+§ +
+10 0
1.0~5.0
+10 0
+15 0
>5.0~10.0
5.2.3 板材的不平度应符合表4的规定。
表4不平度规定宽度范围的不平度，每1000mm不大于
单位为毫米
板材厚度 1.0~5.0 >5.0~10.0
400~1000
>1000~2000
>2000~3000
12 12
10 10
15
5.2.4板材的侧边弯曲度每1000mm应不大于3mm。 5.2.5板材边部应切成直角。 5.3洛氏硬度
板材的洛氏硬度值为80HRB～90HRB。 5.4表面质量 5.4.1板材应以酸洗、水磨、喷砂或机加工表面供货。 5.4.2板材表面应光洁，允许通过修磨的方法清除表面的局部缺陷，但清除后应保证板材的最小允许厚度。 5.4.3 清除表面局部缺陷时，应沿轧制方向修磨，修磨后板材应经酸洗、水磨、喷砂或机加工的方式使板材表面光泽和粗糙度趋于一致。
6试验方法
6.1化学成分
产品的化学成分分析按GB/T4698或YS/T1262进行检测，化学成分仲裁分析按GB/T4698进行检测。 6.2外形尺寸及其允许偏差
产品的外形尺寸及其允许偏差用相应精度的量具进行测量。其中厚度允许偏差在距顶角不小于 100mm和距边部不小于10mm部位进行测量。 6.3洛氏硬度
产品的洛氏硬度按GB/T230.1进行检验。 6.4表面质量
产品的表面质量用目视进行检查。
3 YS/T E80--2022
7检验爆到
7.1检童物题收 7.1，1产品成座供方或第三方进行检验保证产品质量待合本文件及订货单控规定， 7.1.2遇是可对收到的产品按本文件的提定进行检验。加检酸诺累与本文件成订贷单的规定不特时，放以书面形式尚供方提出，由价满双方快解决：萬子外形尺寸，表面质是的异议，应在收到产品老日款个月内提出，属于化学成分、整氏碳度的异设，度在收到产品之日起三个月内摇出。如知需仲费，成由供需双方在酬方共同取样或协商定， 7.2塑#
产品速成批搭交验收，锈批应出两一牌号，油炼炉号，规格，造方拨，状态和司一热处护批的产品祖成 7.3授验项目及取择
产品的检验目及敢样应特合表5的规定。
森5检验项目及取择
联辉趣定氧批任取1份
技术要求的童茶号
武监方独的章条号
橡酸项目化学成登
6.1 $2 3 5.4
5.1 5.2 S.3 5. 4
滋装
外形尺寸及其允讲销者
避张，禁取1个诚样
赛医爱究麦国质逻复各盟在流题上政精分新，其成分供方以务统的分新结梁报靠，潜方冠验购在成品上进行。
滋發
7.4验统翠前刻宽 7.41 优业成分检验销乐不台格时，判说微产最不会格 7.4之外形尺寸发其允许储，落氏题度，表面质量检验错菜不合格时，判读张产品不合格。
8标忘、包装、运输、吐存及魔行文件
&标索 87.1产品标志
在检验合格的产品上应作加下标志（或贴标签））牌号：撬格；欢鑫 d批导：）本文料综号。
4 YS/T580—2022
8.1.2包装标志
产品的包装标志应符合GB/T8180的规定。 8.2 包装、运输、贮存
产品的包装、运输、贮存应符合GB/T8180的规定。 8.3随行文件
每批产品应附有随行文件，其中除应包括供方信息、产品信息、本文件编号、出厂日期或包装日期外，还宜包括：
a）产品质量保证书，内容如下：
产品的主要性能及技术参数；产品特点（包括制造工艺及原材料的特点）；对产品质量所负的责任； -产品获得的质量认证及带供方技术监督部门检印的各项分析检验结果。
b）产品合格证，内容如下：
检验项目及其结果或检验结论；批量或批号； -检验日期；检验员签名或盖章。
产品质量控制过程中的检验报告及成品检验报告。
)
d) 产品使用说明：正确搬运、使用、贮存方法等。 e）其他。
9 订货单内容
需方可根据自身的需要，在订购本文件所列产品的订货单内，列出如下内容： a) 产品名称； b）牌号； c）规格； d）状态； e) 净重(或张数)； f) 本文件编号； g) 其他。
5
