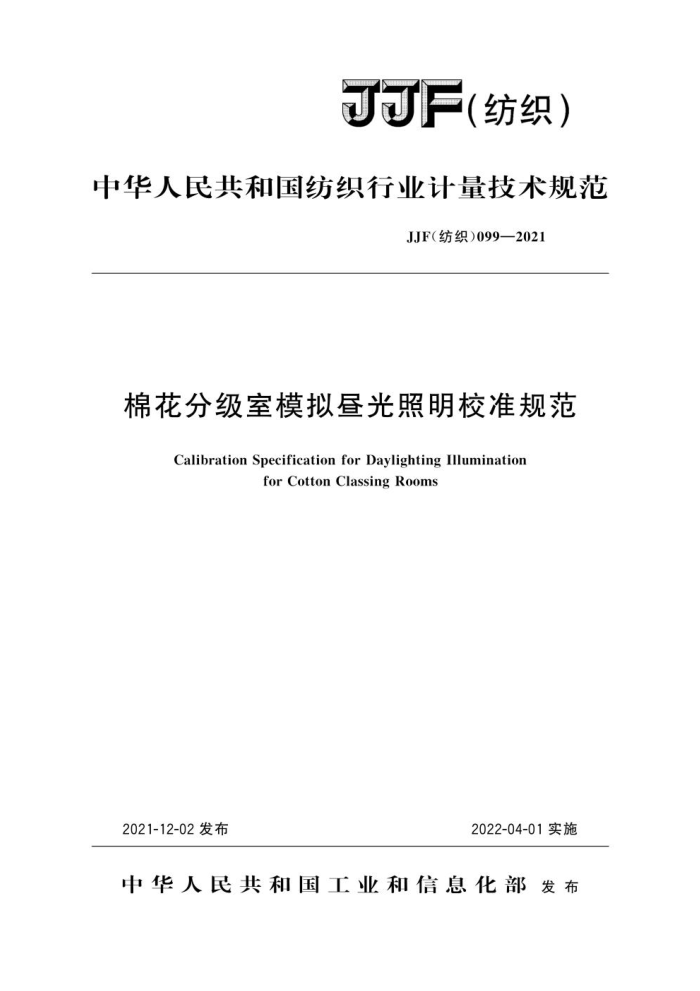

J可F( 纺织）
中华人民共和国纺织行业计量技术规范
JJF（纺织）099—2021
棉花分级室模拟昼光照明校准规范
Calibration Specification for Daylighting Illumination
for Cotton Classing Rooms
2021-12-02发布
2022-04-01实施
中华人民共和国工业和信息化部发布 JJF（纺织）099—2021
棉花分级室模拟昼光照明校准规范 Calibration Specification for DaylightingIllumination forCottonClassingRooms
JJF（纺织） 099- —2021
归口单位：中国纺织工业联合会起 草单 位：四川省纤维检验局
苏州赛宝校准技术服务有限公司江苏省纺织产品质量监督检验研究院德州市纤维检验所聊城市纤维检验所新疆巴音郭楞蒙古自治州纤维检验所四川省纤维纺织计量站纺织工业科学技术发展中心
本规范委托全国纺织计量技术委员会负责解释 JJF（纺织）099—2021
本规范主要起草人：
文勇（四川省纤维检验局）冯 烨 （四川省纤维检验局）张彤（江苏省纺织产品质量监督检验研究院）吴恺力（四川省纤维纺织计量站）王合山（聊城市纤维检验所）王爱英 （德州市纤维检验所）牛菜 惠（新疆巴音郭楞蒙古自治州纤维检验所）陈万松（苏州赛宝校准技术服务有限公司）田琳琳 （纺织工业科学技术发展中心） JJF（纺织）099—2021
目 录
引言
(Ⅱ) 1) (1) (1) (1) (2) (2) (3) (5) (5) (6) (8)
范围· 2 引用文件
1
术语和计量单位概述
3
-
5 计量特性 6 校准条件， 7 校准项目和校准方法 8 校准结果表达 9 复校时间间隔. 附录A 棉花分级室模拟昼光照明校准原始记录格式附录B 棉花分级室模拟光照明校准证书（内页）参考格式附录C 棉花分级室模拟昼光照明光照度和相关色温测量结果的不确
(9) (13)
定度评定示例
附录D 棉花分级室的环境色及检查方法 JJF（纺织）099—2021
引言
本规范依据JJF1071—2010《国家计量校准规范编写规则》和JJF1059.1—2012 《测量不确定度评定与表示》规定的规则编写
本规范技术指标参考了GB/T13786一1992《棉花分级室的模拟昼光照明》中有关技术指标及试验方法
本规范为首次发布。
= JJF（纺织）099—2021
棉花分级室模拟昼光照明校准规范
1范围
本规范适用于棉花分级室模拟昼光照明实验室光照度和相关色温的校准，
2 引用文件
本规范引用以下文件： JJF1071一2010国家计量校准规范编写规则 GB/T13786—1992 棉花分级室的模拟昼光照明凡注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文件，
其最新版本（包括所有的修改单）适用于本规范。 3术语和计量单位 3.1术语 3.1.1光照度均匀度 uniformityofillumination
工作台面光照度最小值与光照度平均值之比， 3.1.2相关色温均匀度 uniformityofcorrelatedcolortemperature
工作台面相关色温最小值与相关色温平均值之比 4概述
棉花分级室模拟昼光照明为识别棉花表面颜色时提供了一种标准光源，用于评定棉花的颜色级、轧工质量和品级等感官检验指标。棉花分级室是一个单独的房间，由专用灯具、分级台和相关设施组成（见图1）。模拟叠光照明提供D75标准光源，模拟相当于北向中等阴天叠光照明及光谱分布（灯具结构见图2）。 JJF（纺织）099—2021
-2
图1 棉花分级室结构原理图
1灯具：2—分级台
2
图2灯具结构示意图
1一专用荧光灯管：2一漫射玻璃（或有机玻璃）
5计量特性 5.1光照度E：（750士100）1x；光照度均匀度Ue：U≥80%。 5.2相关色温Tc：（7500士200）K；相关色温均匀度Ur：U≥80%。
注：上述技术指标只作为参考，不作为棉花分级室评判依据。
6 校准条件
6.1环境条件 6.1.1 室内环境温度：常温。 6.1.2 相对湿度≤80%。 6.1.3 棉花分级室无外界光源干扰。 6.2 测量标准及其他设备见表1。
表1 测量标准及其他设备
不确定度或准确度等级
序号 测量标准
数量
测量范围
或最大允许误差
一级
照度计色温表
1 2 注： 测量标准带修正值使用。
(0~1999)lx (6500~8500)K
1 1
Um=0.8%，k=2
