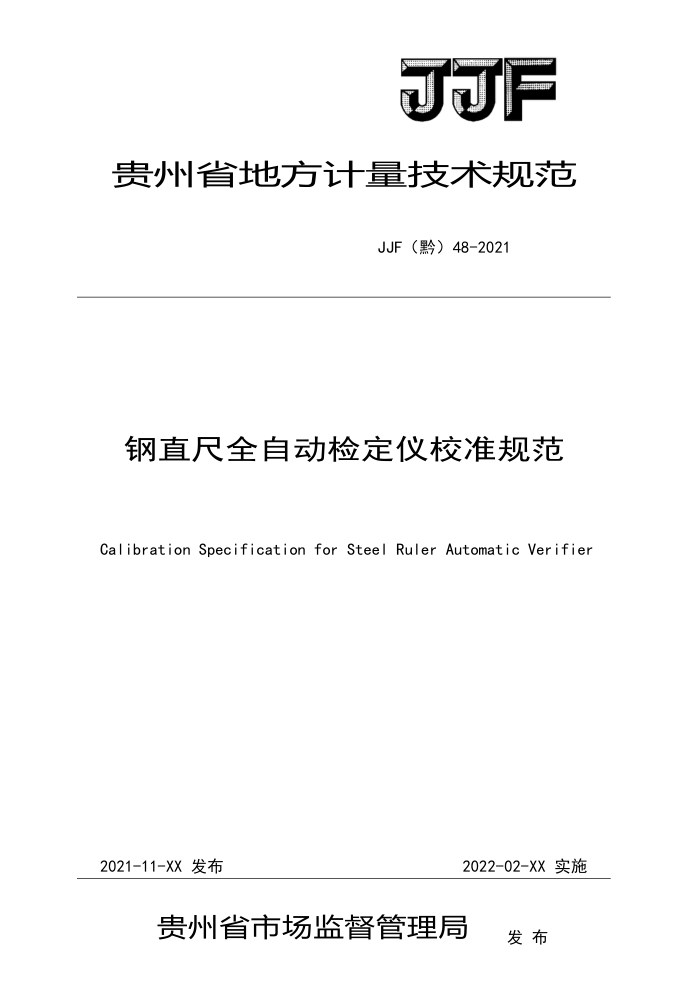

JF
贵州省地方计量支术规范
JJF（黔）48-2021
钢直尺全自动检定仪校准规范
Calibration Specification for Steel Ruler Automatic Verifier
2022-02-XX实施
2021-11-XX发布
贵州省市场监督管理后 发布 JJF（黔）48-2021
钢直尺全自动检定仪
JJF（黔）48—2021
校准规范
Calibration Specification for Steel
Ruler Automatic Verifier
归口单位：贵州省市场监督管理局
主要起草单位： ：六盘水市检验检测中心
参加起草单位： 贵州省计量测试院
本规范委托六盘水市检验检测中心负责解释 JJF（黔）48-2021
本规范主要起草人：
邓仕奎（六盘水市检验检测中心）
尚选锋（六盘水市检验检测中心）
王珏 (六盘水市检验检测中心) 王宁 (贵州省计量测试院)
参加起草人：
赵庆岳（六盘水市检验检测中心）
邱凯（六盘水市检验检测中心）
焦叶宏（六盘水市检验检测中心）
程禹宁（六盘水市检验检测中心） JJF（黔）48-2021
目
录
引言范围.
1
1
2引用文件..... 3 概述， 4计量特性.. 4.1平台直线度 4.2示值误差.. 4.3重复性. 5校准条件... 5.1环境条件. 5.2测量标准及其它设备 6校准项目和校准方法. 6.1校准项目.. 6.2校准方法. 7校准结果表达与处理.. 7. 1 校准记录 7.2校准结果的处理.. 8复校时间间隔. 附录A钢直尺全自动检定仪校准记录格式附录B钢直尺全自动检定仪校准证书内页格式，附录C钢直尺全自动检定仪示值误差测量结果的不确定度评定示例. 附录D检定仪平台直线度校准实例.
2
2
2
4
.5
..6 8
·9 15 JJF（黔）48-2021
引言
本规范依据JJF1071-2010《国家计量校准规范编写规则》 、JJF1001-2011《通用计量术语及定义》和JJF1059.1-2012《测量不确定度评定与表示》进行编制。
I JJF（黔）48-2021
钢直尺全自动检定仪校准规范
1范围
本规范适用于量程不大于1000mm的钢直尺全自动检定仪（以下简称检定仪）的校准，
2 引用文件
本规范引用了下列文件： JJF1097-2003平尺校准规范凡是注日期的引用文件，仅注日期的版本适用于本规则；凡是不注日期的引用文件，
其最新版本（包括所有的修改单）适用本规范。
3概述
钢直尺全自动检定仪是用计算机进行控制，引入机器视觉技术，以高精度计量光栅为标准元件，检测钢直尺的全自动测量仪器。检定仪主要由光栅传感器、图像采集装置（摄像头）、检定软件等组成，结构原理图见图1。
光栅
控制板
1 检定软件
摄像头
打印机
电机检定仪
控制板
计算机系统
图1结构原理图
4计量特性 4.1平台直线度
直线度不大于14.0μm。
1 JJF（黔）48-2021
4.2示值误差
示值误差要求见表1。
表1示值误差要求
测量范围/mm
最大允许误差/mm
≤600 >600~1000
±0.030 ±0.050
注：以上指标不用于合格性判断，仅供参考。 4.3重复性
重复性不大于10.0μm。
5校准条件
5.1环境条件 5.1.1# 校准检定仪时，实验室的温度为（20土3）℃，温度变化不大于1℃/h。 5.1.2 实验室内的相对湿度不大于70%。 5.2测量标准及其他设备
测量标准及其他设备要求见表2。
表2测量标准及其他设备要求
序号 1 2
设备名称电子水平仪玻璃线纹尺
主要技术指标分辨力0.01mm／m Us=(1. 4+1. 4L) μm
6 校准项目和校准方法
6. 1 校准项目
平台直线度，示值误差，重复性。 6.2 校准方法 6.2.1 校准前准备 6.2.1.1 被校对象与测量标准平衡温度时间不小于8h。 6.2.1.2 用目力检查检定仪的外观、各部件，确定不影响校准结果后，再进行校准。 6.2.2 平台直线度
2
