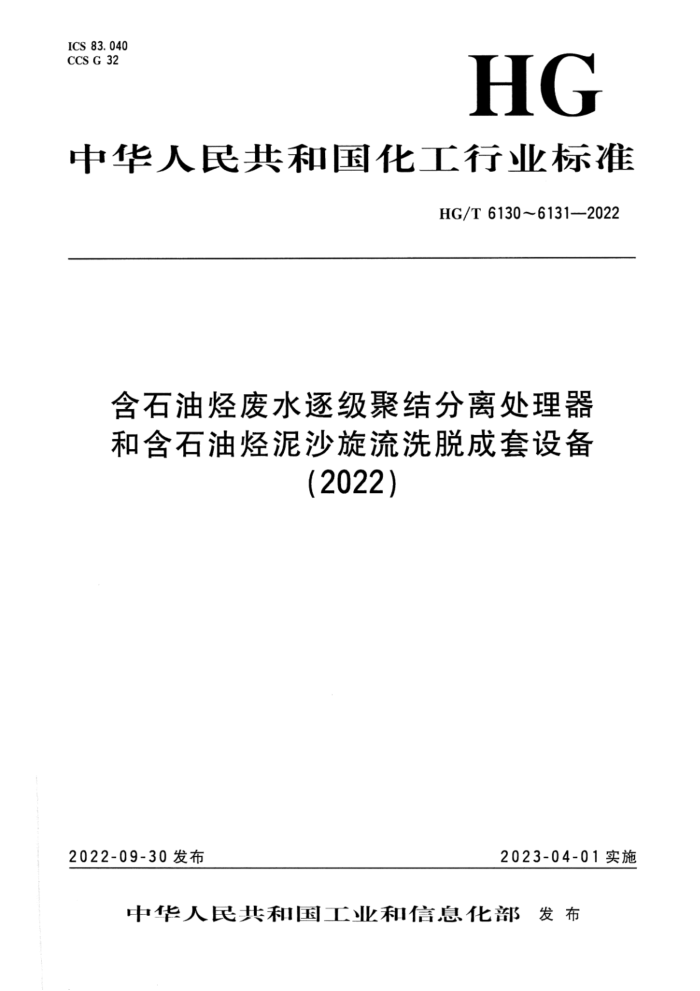

ICS 83. 040 CCS G 32
HG
中华人民共和国化工行业标准
HG/T6130~6131—2022
含石油烃废水逐级聚结分离处理器和含石油烃泥沙旋流洗脱成套设备
(2022)
2023-04-01实施
2022-09-30发布
中华人民共和国工业和信息化部发布 目 录
HG/T6130—2022 含石油烃废水逐级聚结分离处理器 HG/T6131—2022 含石油烃泥沙旋流洗脱成套设备
(1 ) (15)
.............
I ICS 71. 120. 99 CCS G 92
HG
中华人民共和国化工行业标准
HG/T 6131—2022
含石油烃泥沙旋流洗脱成套设备
Hydrocyclone elution equipment
for sediment containing petroleum hydrocarbon
2022-09-30发布
2023-04-01实施
中华人民共和国工业和信息化部发布 HG/T6131—2022
目 次
前言
(18) 1 (19) (19) 2(20) 2(20) 3 (21) 8(26) 8(26) 9(27)
范围.. 规范性引用文件·
2 3 术语和定义. 4 5 要求
1
分类和型号.
检验和试验方法检验规则…
6 7
8 标志、出厂文件、运输和贮存.
图1 洗脱设备结构示意图图2 洗脱设备工艺流程图图3 管式涡流洗涤器结构示意图图4 管式涡流洗涤器壳体尺寸示意图图5 管式涡流洗涤器叶片尺寸示意图
2(20) 3(21) 4 (22) ..5(23)
6 (24)
表1 管式涡流洗涤器壳体尺寸表 2 管式涡流洗涤器叶片尺寸表3 泥沙处理量与注水质量流量之比表4 容器结构尺寸参数
5 (23) 6 (24) 6 (24) 7 (25)
(17) HG/T 6131—2022
前言
本文件按照GB/T1.1一2020《标准化工作导则 第1部分：标准化文件的结构和起草规则》的规定起草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。 本文件由中国石油和化学工业联合会提出。 本文件由全国化工机械与设备标准化技术委员会（SAC/TC429）归口。 本文件起草单位：华东理工大学、上海米素环保科技有限公司、中石化石油工程设计有限公司、
安徽泰格生物技术股份有限公司、天华化工机械及自动化研究设计院有限公司、安徽蕴德工程技术咨询有限公司。
本文件主要起草人：杨强、许萧、刘懿谦、黄燎云、钱运东、张建、谷梅霞、马杰、王利君、杭玉宏、钱文超、许爽。
(18)
II HG/T6131—2022
含石油烃泥沙旋流洗脱成套设备
1范围
本文件规定了含石油烃泥沙旋流洗脱成套设备（以下简称“洗脱设备”）的术语和定义、分类和型号、要求、检验和试验方法、检验规则、标志、出厂文件、运输和贮存。
本文件适用于石油勘探、开发、开采、集输及加工过程的含石油烃泥沙旋流洗脱成套设备，泥沙颗粒粒径不大于3mm，含石油烃质量分数不小于5%。其他石油烃在土壤等固相环境中的洗脱分离可参照执行。
2规范性引用文件
2
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T150（所有部分）压力容器 GB/T1804—2000 一般公差未注公差的线性和角度尺寸的公差 GB/T 8163 输送流体用无缝钢管 GB/T 9948 石油裂化用无缝钢管 GB/T13306 标牌 GB/T29025 粒度分析 电阻法 GB36600一2018土壤环境质量建设用地土壤污染风险管控标准（试行） GB 50747 石油化工污水处理设计规范 HG/T4380 液-固微旋流分离器技术条件 HG/T20584 钢制化工容器制造技术规范 HJ/T298 危险废物鉴别技术规范 HJ607 废矿物油回收利用污染控制技术规范 HJ 613 土壤干物质和水分的测定重量法 HJ 1021 土壤和沉积物石油烃（Cl。一C4）的测定气相色谱法 JB/T7557 同轴度误差检测 NB/T10558 压力容器涂敷与运输包装 NB/T47003.1 钢制焊接常压容器 NB/T47013.2—2015承压设备无损检测 第2部分：射线检测 NB/T47013.4—2015 承压设备无损检测 第4部分：磁粉检测 NB/T47013.5—2015 承压设备无损检测 第5部分：渗透检测 NB/T47013.7—2015 承压设备无损检测 第7部分：目视检测 NB/T47013.10—2015承压设备无损检测 第10部分：衍射时差法超声检测 SH/T3096 高硫原油加工装置设备和管道设计选材导则 SY/T6851 油田含油污泥处理设计规范
(19)
1 HG/T 6131—2022
3术语和定义
下列术语和定义适用于本文件。
3. 1
含石油烃泥沙sedimentcontainingpetroleumhydrocarbon 石油天然气勘探、开采、集输、废水（液）处理过程中产生的石油烃与泥沙形成的混合物及在钻
井过程中使用油基泥浆产生的含石油烃岩屑。 3. 2
管式涡流洗涤器 tubularvortexscrubber 产生旋流场强化污染物从亲和物质上脱附的设备。
4分类和型号
4.1分类
根据泥沙浆液的流动方向，洗脱设备可划分为上行式洗脱设备和下行式洗脱设备。洗脱设备结构见图1。
年
b）下行式洗脱设备
a）上行式洗脱设备
标引序号说明： 1 泥沙浆液入口； 2- 管式涡流洗涤器； 3 容器； 4 排水出口； 5 液周旋流分离器； 6 泥沙出口。
图1洗脱设备结构示意图
(20)
