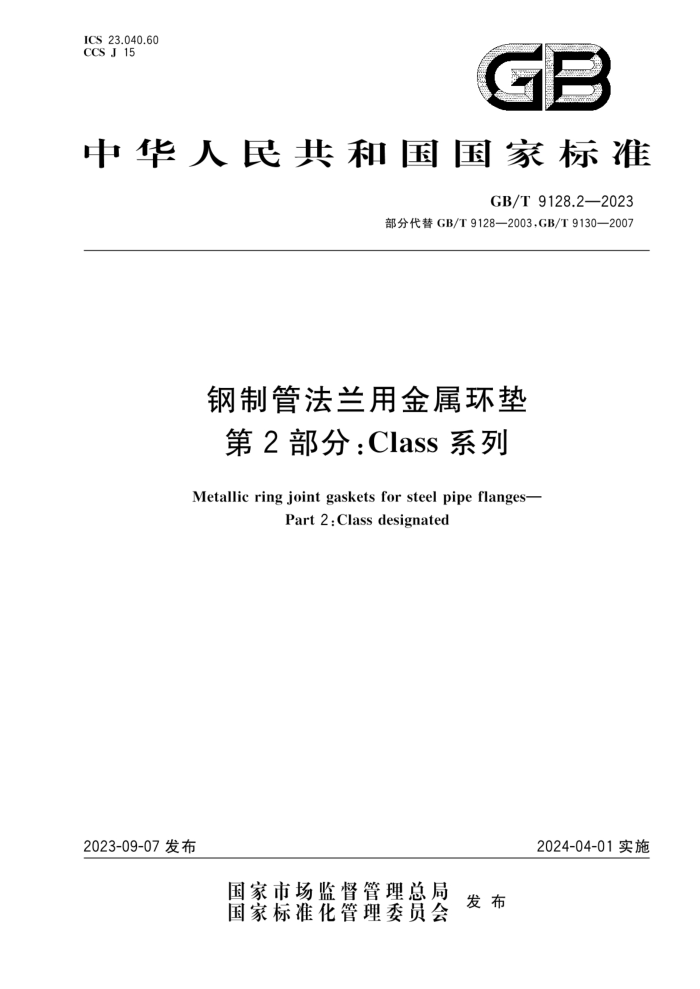

ICS23.040.60 CCS J 15
GB
中华人民共和国国家标准
GB/T9128.2—2023
部分代替GB/T9128—2003，GB/T9130—2007
钢制管法兰用金属环垫第 2 部分:Class 系列
Metallic ring joint gaskets for steel pipe flanges-
Part 2:Class designated
2024-04-01实施
2023-09-07发布
国家市场监督管理总局国家标准化管理委员会
发布 GB/T9128.2—2023
目 次
前言引言
范围规范性引用文件
2
3 术语和定义
型式与代号 4.1 型式 4.2 代号尺寸 6 材料和制造 6.1 材料 6.2 制造要求
4
5
+
7
7.1 外观质量 7.2 尺寸极限偏差 7.3 硬度 8检验方法 8.1 外观质量 8.2 尺寸极限偏差 8.3 硬度 9检验规则 9.1 检验 9.2 抽样和判定规则 10 标记、标志、包装和贮运
10.1 标记 10.2 标志 10.3 包装 10.4 贮运参考文献
10
10
12
图 1 椭圆形金属环垫的结构型式图2 八角形金属环垫的结构型式图3金属环垫硬度试验位置
7 GB/T 9128.2—2023
表1 金属环垫的型式代号表 2 金属环垫的尺寸表3 环号R与法兰的公称尺寸和公称压力的对应关系.. 表4 金属环垫常用材料及推荐最高使用温度. 表5 金属环垫的尺寸极限偏差· 表6 金属环垫常用材料推荐最大硬度值：
8
= GB/T 9128.2—2023
前言
本文件按照GB/T1.1一2020《标准化工作导则 厂第1部分：标准化文件的结构和起草规则》的规定
起草。
本文件是GB/T9128《钢制管法兰用金属环垫》的第2部分。GB/T9128已经发布了以下部分：一第1部分：PN系列；一第2部分：Class系列。 本文件部分代替GB/T9128—2003《钢制管法兰用金属环垫尺寸》和GB/T9130—2007《钢制管
法兰用金属环垫技术条件》，与GB/T9128一2003、GB/T9130—2007相比，除结构调整和编辑性改动外，主要技术变化如下：
a） 更改了金属环垫的尺寸（见表2，GB/T9128一2003的表1)； b） 增加了金属环垫的环号与公称尺寸、公称压力的对应关系（见表3）；
更改了金属环垫的材料名称/牌号（见表4，GB/T9130一2007的表1）； d) 增加了金属环垫的常用材料并给出了推荐最高使用温度（见表4)； e) 更改了金属环垫的尺寸极限偏差（见表5，GB/T9130一2007的表4）； f) 增加了金属环垫的制造要求（见6.2.1、6.2.2）； g) 更改了金属环垫常用材料推荐最大硬度值（见表6，GB/T9130一2007的表3）； h) 增加了金属环垫硬度试验方法选择规定（见8.3.1)； i) 更改了检验规则（见第9章，GB/T9130一2007的第6章）； j) 增加了标志的内容（见10.2.1）。 请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任本文件由中国机械工业联合会提出。 本文件由全国管路附件标准化技术委员会（SAC/TC237)归口。 本文件起草单位：慈溪市恒立密封材料有限公司、中机生产力促进中心有限公司、浙江国泰萧星密
封材料股份有限公司、宁波天生密封件有限公司、温州市华海密封件有限公司、温州一宇密封材料有限公司、无锡市锡西化机配件有限公司、广州市东山南方密封件有限公司
本文件主要起草人：徐绍焕、冯峰、邱宽横、吴益民、陆文明、章佳红、张勇、方德银、惠福明、吴凯珺。 本文件及其所代替文件的历次版本发布情况为： 1988年首次发布为GB/T9128.1一1988、GB/T9128.2一1998.2003年第一次修订时合并为
GB/T9128—2003; 一1988年首次发布为GB/T9130一1988，2007年第一次修订； ————本次为第二次修订。
II GB/T 9128.2—2023
引言
金属环垫是法兰接头中常用的一种密封垫片。现行管法兰标准GB/T9124.2一2019《钢制管法 V 第2部分：Class系列》规定的Class系列环连接面法兰，需相应的Class系列金属环垫与之匹配，且现行的金属环垫标准GB/T9128一2003《钢制管法兰用金属环垫 尺寸》、GB/T9130—2007《钢制管法兰用金属环垫 技术条件》发布实施已十余年，这期间金属环垫用材料的推陈出新，金属环垫某些工艺要求无法满足市场需求，因此，为了与以PN和Class两个系列分别编写的管法兰标准相适应，金属环垫的标准也相应分为PN系列和Class系列。
GB/T9128旨在确立钢制管法兰用金属环垫设计、制造、性能、选用所必需的要求，拟由两个部分组成。
- 第1部分：PN系列。目的在于确立PN系列钢制管法兰用金属环垫的规格尺寸和技术要求一第2部分：Class系列。目的在于确立Class系列钢制管法兰用金属环垫的规格尺寸和技术
要求。
N GB/T 9128.2—2023
钢制管法兰用金属环垫第2部分：Class系列
1范围
本文件规定了Class标记的钢制管法兰用金属环垫的型式与代号、尺寸、材料和制造、要求、试验方法、检验规则以及标记、标志、包装和贮运。
本文件适用于GB/T9124.2和GB/T13402所规定的公称压力Class150～Class2500的环连接密封面钢管制法兰用金属环垫。
规范性引用文件
2
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 230.1 金属材料 洛氏硬度试验 第1部分：试验方法 GB/T 231.1 金属材料布氏硬度试验 金第1部分：试验方法 GB/T 699 优质碳素结构钢 GB/T 1220 不锈钢棒 GB/T 1221 耐热钢棒 GB/T 6060.2 表面粗糙度比较样块 磨、车、镗、铣、插及刨加工表面 GB/T 6983 电磁纯铁 GB/T15008 耐蚀合金棒
术语和定义
3
本文件没有需要界定的术语和定义。
4 型式与代号
4.1 型式
钢制管法兰用金属环垫（以下简称“金属环垫”）按截面形状分为椭圆形金属环垫（简称椭圆垫）和八角形金属环垫（简称八角垫）两种，两种型式金属环垫的结构见图1、图2。
1 GB/T 9128.2—2023
R=A/2
标引符号说明：
一节径； B 环高； A环宽。
P
图1椭圆形金属环垫的结构型式
2
标引符号说明：
一节径； H —环高； c 环平面宽度； A 环宽； R, 圆角半径。
p
图2八角形金属环垫的结构型式
4.2 代号
金属环垫的型式代号按表1的规定。
表1 金属环垫的型式代号
垫片名称代号
椭圆垫 GRV
八角垫 GRO
5尺寸
5.1金属环垫的尺寸应符合表2的规定。
2 GB/T9128.2—2023
表 2 金属环垫的尺寸
环高
节径 P mm 34,14 39.67 42.88 44.45 47.63 50.80 57.15 60.33 65.07 68.27 72.23 82.55 82.55 95.25 101.60 101.60 107.95 111.13 114.30 123.83 127.00 136.53 149.23 149.23 157.18 161.93 171.45 180.98 190.50 193.68 193.68
环宽 A mm 6.35 7.95 7.95 7.95 7.95 7.95 7.95 7.95 7.95 7.95 11.13 7.95 11.13 11.13 7.95 11.13 11.13 12.70 7.95 11.13 12.70 11.13 7.95 11.13 15.88 11.13 7.95 11.13 19.05 7.95 11.13
八角垫 环平面宽度 圆角半径
椭圆垫 B mm 11.2 14.2 14.2 14.2 14.2 14.2 14.2 14.2 14.2 14.2 17.5 14.2 17.5 17.5 14.2 17.5 17.5 19.1 14.2 17.5 19.1 17.5 14.2 17.5 22.4 17.5 14.2 17.5 25.4 14.2 17.5
R: mm 1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5
环号
c mm 4.32 5.23 5.23 5.23 5.23 5.23 5.23 5,23 5.23 5.23 7.75 5.23 7.75 7.75 5.23 7.75 7.75 8.66 5.23 7.75 8.66 7.75 5.23 7.75 10.49 7.75 5.23 7.75 12.32 5.23 7.75
H mm 9.7 12.7 12.7 12.7 12.7 12.7 12.7 12.7 12.7 12.7 16.0 12.7 16.0 16.0 12.7 16.0 16.0 17.5 12.7 16.0 17.5 16.0 12.7 16.0 20.6 16.0 12.7 16.0 23.9 12.7 16.0
R11 R12 R13 R14 R15 R16 R17 R18 R19 R20 R21 R22 R23 R24 R25 R26 R27 R28 R29 R31 R32 R35 R36 R37 R38 R39 R40 R41 R42 R43 R44
3
