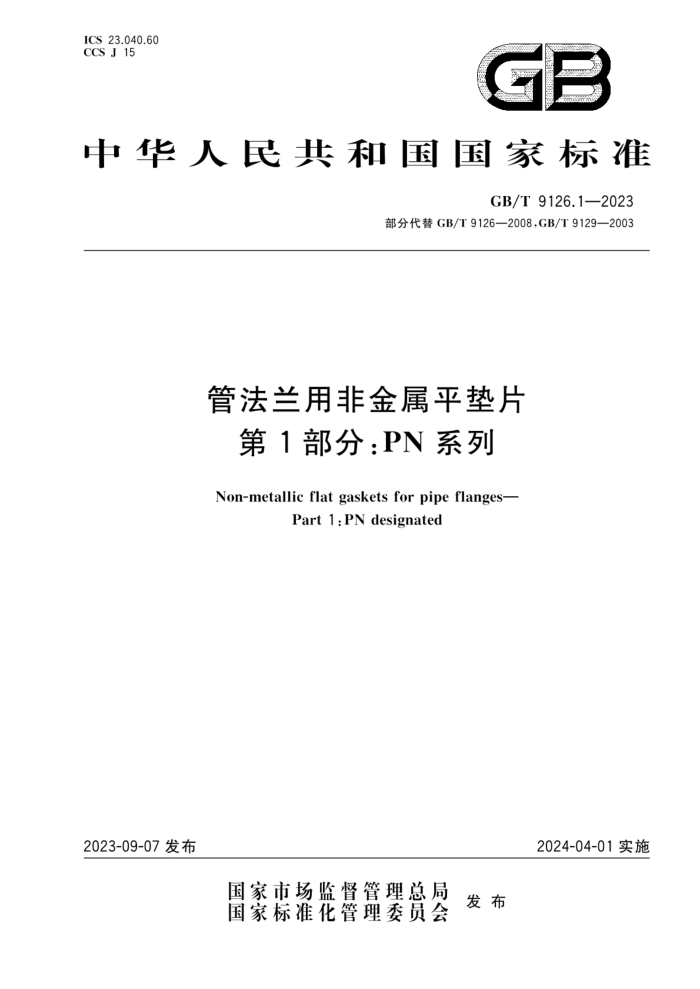

ICS23.040.60 CCS J 15
GB
中华人民共和国国家标准
GB/T9126.1—2023
部分代替GB/T9126—2008，GB/T9129—2003
管法兰用非金属平垫片
第 1部分:PN 系列 Non-metallic flat gaskets for pipe flanges-
Part 1:PN designated
2024-04-01实施
2023-09-07发布
国家市场监督管理总局国家标准化管理委员会
发布 GB/T 9126.1—2023
目 次
前言引言
范围规范性引用文件术语和定义
2
3
4 符号和缩略语 5 型式 6 材料
.
要求 7.1 外观 7.2 尺寸 7.3 尺寸极限偏差 7.4 性能 8
10
10
检验方法· 8.1 外观 8.2 尺寸 8.3 尺寸极限偏差 8.4 性能 9 检验规则 9.1 检验 9.2 抽样和判定规则 10标记和标志 10.1 标记 10.2 标志 11包装和贮运 11.1 包装 11.2贮运附录A（资料性） 部分常用材料非金属平垫片的应力松弛参考文献
2
12 12
12
13 13 13
14
...
15 GB/T 9126.1—2023
前言
本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定
起草。
本文件是GB/T9126的《管法兰用非金属平垫片》第1部分。GB/T9126已经发布了以下部分：一第1部分：PN系列；第2部分：Class系列。 本文件部分代替GB/T9126—2008《管法兰用非金属平垫片尺寸》和GB/T9129—2003《管法兰
用非金属平垫片技术条件》，与GB/T9126一2008和GB/T9129一2003相比，除结构调整和编辑性改动外，主要技术变化如下：
a) 删除了石棉橡胶板垫片材料（见GB/T9129—2003的3.1）； b） 增加了垫片型式（见第5章）； c) 增加了平环型垫片可设置金属内包边及相关规定（见第5章、6.3）；
d) 增加了改性聚四氟乙烯和膨体聚四氟乙烯材料及要求（见6.1、6.2）； e) 更改了垫片尺寸、垫片厚度（见表1～表4，GB/T9126一2008的表1～表4）； f) 增加了(DN700~DN4000)PN2.5、(DN700~DN3600)PN6、(DN2200~DN3000)
PN10平面法兰用垫片的尺寸（见表1）； g) 删除了PN25和PN40平面法兰用垫片尺寸（见GB/T9126一2008的表1）； h) 删除了（DN1200～DN2000)PN25突面法兰用垫片的尺寸（见GB/T9126一2008的表2）； i) 增加了DN175和DN225、PN40突面法兰用垫片的尺寸（见表2）； j） 增加了DN175(PN10~PN63)、DN225(PN10~PN63)、(DN1200~DN2000)PN10和
(DN1200～DN2000)PN16凹凸面法兰用垫片的尺寸（见表3）； k） 增加了（DN1200~DN2000)PN10和(DN1200～DN2000)PN16样槽面法兰用垫片的尺
寸（见表4）：
1) 删除了Class系列垫片尺寸（见GB/T9126一2008的表5～表8）； m) 更改了垫片尺寸极限偏差（见表5和表6，GB/T9129一2003的表5和表6）； n) 增加了橡胶和无石棉纤维垫片的储存期限及相关规定（见11.2.2）。 请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。 本文件由中国机械工业联合会提出。 本文件由全国管路附件标准化技术委员会（SAC/TC237)归口本文件起草单位：中机生产力促进中心有限公司、宁波天生密封件有限公司、浙江国泰萧星密封材
料股份有限公司、广州市东山南方密封件有限公司、慈溪市恒立密封材料有限公司、中石油华东设计院有限公司。
本文件主要起草人：邱宽横、冯峰、吴益民、励行根、吴凯珺、陆文明、刘洪福、李晓勤。 本文件及其所代替文件的历次版本发布情况为：
-1988年首次发布GB/T9126—1988，2008年第一次修订时并人了GB/T2502一1989《船用法兰软垫圈（四进位）》；
—1988年首次发布GB/T9129—1988，2003年第一次修订； —本次为第二次修订。
I GB/T 9126.1—2023
引言
非金属平垫片是法兰接头中常用的一种密封垫片。GB/T9126一2008《管法兰用非金属平垫尺寸》和GB/T9129一2003《管法兰用非金属平垫片技术条件》发布实施已十余年，这期间因垫
片片用材料的推陈出新，适配的管法兰标准已经历两次修订，因此，为了与现行管法兰标准的PN和Class
两个系列相适应，非金属平垫片的标准也相应分成PN系列和Class系列。
GB/T9126旨在确立非金属平垫片设计、制造和选用所必需的各项技术要素，拟由两个部分组成。
第1部分：PN系列。目的在于确立PN系列非金属平垫片的规格尺寸和技术要求。 第2部分：Class系列。目的在于确立Class系列非金属平垫片的规格尺寸和技术要求。
= GB/T 9126.1—2023
管法兰用非金属平垫片
第1部分：PN系列
1范围
本文件规定了PN系列管法兰用非金属平垫片的型式、材料、要求、试验方法、检验规则、标记和标志以及包装和贮运。
本文件适用于公称尺寸小于或等于DN4000、公称压力PN2.5～PN63的非金属平垫片。
2规范性引用文件
2
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 5574 工业用橡胶板 GB/T12385—2008 管法兰用垫片密封性能试验方法 GB/T12621—2008 管法兰用垫片应力松弛试验方法 GB/T12622—2008 管法兰用垫片压缩率及回弹率试验方法 JC/T2052 辊压法无石棉纤维垫片材料 QB/T 5257 聚四氟乙烯(PTFE)板材
3 ：术语和定义
本文件没有需要界定的术语和定义。
4符号和缩略语
下列符号和缩略语适用于本文件。 b：内包边宽度，单位为毫米（mm） D：垫片外径，单位为毫米（mm） d：垫片内径，单位为毫米（mm） K：螺栓孔中心圆直径，单位为毫米（mm） L：螺栓孔直径，单位为毫米（mm） n：螺栓孔数，单位为个 T：垫片厚度，单位为毫米（mm） CR：氯丁橡胶（ChloropreneRubber) EPDM：三元乙丙橡胶（EPDMRubber） EPTFE：膨体聚四氟乙烯（PxpendedPolytetrafluoroethylene） FKM：氟橡胶（Fluororubber）
1 GB/T 9126.1—2023
NAS：无石棉纤维（Non-asbestos） NBR：丁晴橡胶(NitrileButadieneRubber) PTFE：聚四氟乙烯(Polytetrafluoroethylene) RPTFE：改性聚四氟乙烯（ModifiedPolytetrafluoroethylene) SI:硅橡胶(Silicone Rubber)
型式
5
非金属平垫片（以下简称垫片）的型式分为平面法兰用带螺栓孔型（FF)和突面、样槽面、凹凸面法兰用平环型（FR)两种，垫片的结构见图1和图2。平环型垫片可设置金属内包边（FR-E），其结构见图3。
888
d K D
标引符号说明：
螺栓孔数； L-螺栓孔直径； d 垫片内径； K 螺栓孔中心圆直径； D- 垫片外径；
77
垫片厚度。
T
图1 1带螺栓孔型(FF)垫片结构
d
1)
标引符号说明：
垫片内径；
d. D—-垫片外径； T 垫片厚度。
图2 ：平环型(FR)垫片结构
N GB/T9126.1—2023
df 1)
标引符号说明：
包边宽度；垫片内径；垫片外径；
b
d D
T - 垫片厚度。
图3平环型带金属内包边（FR-E)垫片结构
6 材料
6.1垫片的常用材料为橡胶、NAS、PTFE、RPTFE和EPTFE板（材）。经供需双方协商，可以采用其他材料，并应符合相关技术要求
注：橡胶包括NBR、CR、EPDM、FKM和SI。 6.2 2橡胶板性能应符合GB/T5574的规定，邵氏硬度应为（70土5）HA、拉伸强度应大于或等于 10MPa;NAS板性能应符合JC/T2052的规定；PTFE板性能应符合QB/T5257的规定，且不含再生树脂；其他材料的性能应符合相关技术要求。 6.3垫片金属内包边的常用材料可选用06Cr19Ni10（304）或022Cr17Ni12Mo2（316L），厚度为 0.2mm。
注：金属内包边通常被用于NAS垫片上。
7要求
7.1 外观 7.1.1垫片表面应平整，边缘切割应整齐。无翘曲变形，不应有影响使用的缺陷， 7.1.2垫片不宜拼接。如因板材幅面尺寸限制需拼接时，拼接的段数和拼接工艺应满足垫片密封性能的要求。 7.2尺寸 7.2.1平面法兰（FF)用带螺栓孔型垫片的尺寸按表1的规定
3 GB/T9126.1—2023
饭
片 F wu
5
0
垫
数孔
L
9I Nd
中上 0 科 数
uu
0
9
2 =
个
-
2
L
" 33 6
2
OI Nd
国 径 uu 中 直
K
08
U:
片 径
2
4
福
N .
L
9 Nd
图中上 径 D
表 1
U
U
外
全 敬
L
S'z Nd
国 径
K
中
5
R
2
2
- L
