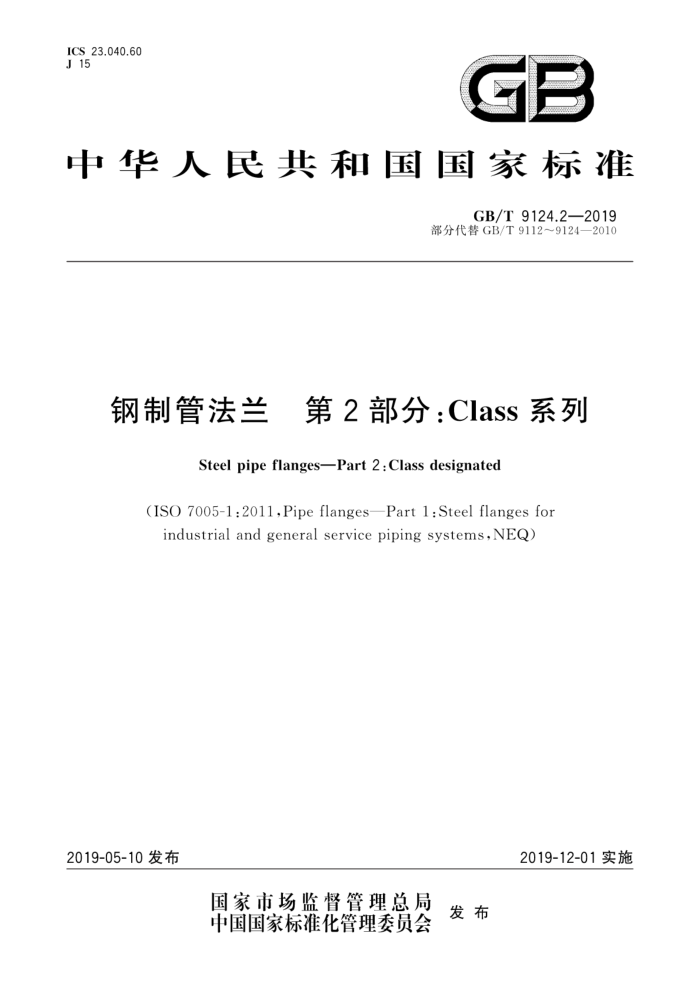

GB/T 9124.2-2019 部分代替GB/T 9112～9124—2010
钢制管法兰第2部分:Class 系列
Steel pipe flanges—Part 2:Class designated (ISO 7005-1:2011,Pipe flanges—Part 1:Steel flanges for industrial and general service piping systems,NEQ)
2019-12-01 实施
2019-05-10 发布
前言
GB/T 9124《钢制管法兰》分为两个部分:
—第1 部分:PN 系列;
—第2部分:Class系列。
本部分为GB/T9124的第2部分。
本部分按照GB/T1.1—2009给出的规则起草。
本部分代替GB/T 9112—2010《钢制管法兰 类型与参数》、GB/T 9113—2010《整体钢制管法兰》、GB/T9114—2010《带颈螺纹钢制管法兰》、GB/T 9115—2010《对焊钢制管法兰》、GB/T9116—2010 《带颈平焊钢制管法兰》、GB/T 9117—2010《带颈承插焊钢制管法兰》、GB/T9118—2010《对焊环带颈松套钢制管法兰》、GB/T9119—2010《板式平焊钢制管法兰》、GB/T9120—2010《对焊环板式松套钢制管法兰》、GB/T9121—2010《平焊环板式松套钢制管法兰》、GB/T9122—2010《翻边环板式松套钢制管法兰》、GB/T9123—2010《钢制管法兰盖》、GB/T9124—2010《钢制管法兰 技术条件》的Class系列法兰,PN系列法兰纳入GB/T9124的第1部分,与GB/T9112～9124—2010系列标准相比主要变化如下:
—对原标准 Class系列法兰的内容进行了补充和修订;
—增补了公称尺寸为DN550（NPS22）的法兰尺寸;
一增加了整体钢制管法兰的最小壁厚Imm;
—增加了整体钢制管法兰的法兰内径 B;
—根据 GB/T28708—2012对钢管外径数据进行了修订;
一补充了部分法兰用材料及材料的压力-温度额定值;
—增加了压力-温度额定值的确定方法。
本部分使用重新起草法参考ISO7005-1:2011《管法兰 第1部分:工业和一般用途管道系统用钢法兰》编制,与ISO7005-1:2011 的一致性程度为非等效。
本部分由中国机械工业联合会提出。
本部分由全国管路附件标准化技术委员会(SAC/TC237)归口。
