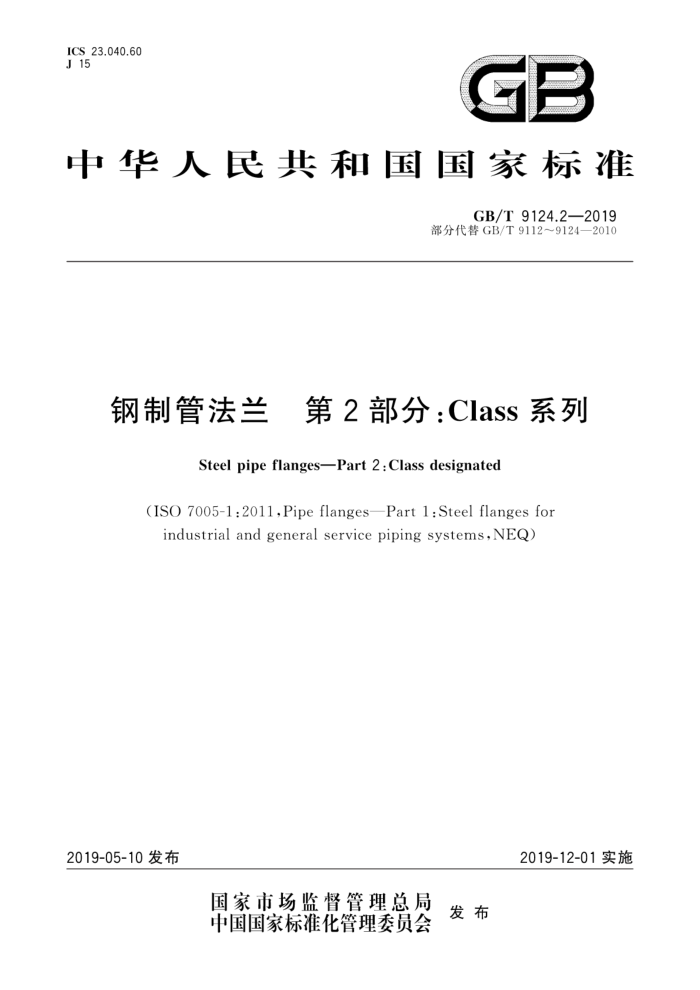

ICS 23.040.60
GB
J 15
中华人民共和国国家标准
GB/T9124.2—2019
部分代替GB/T9112～9124—2010
钢制管法兰 第 2 部分:Class 系列
Steel pipe flanges-Part 2 :Class designated
(ISO7005-l:2o11,PipeflangesPart1:Steelflangesfor
industrial andgeneral servicepiping systems,NEQ)
2019-12-01实施
2019-05-10发布
国家市场监督管理总局
中国国家标准化管理委员会 发布 中华人民共和 国
国家标准
钢制管法兰 第2部分：Class系列
GB/T 9124.2—2019
*
中国标准出版社出版发行北京市朝阳区和平里西街申2号（100029）北京市西城区三里河北街16号（100045）
网址：www.spc.org.cn 服务热线：400-168-0010 2019年5月第一版
*
书号：155066·1-62546
版权专有 侵权必究 GB/T 9124.2—2019
目 次
前言引言
m
范围规范性引用文件
2 3 类型与参数
3.1 公称压力 3.2 公称尺寸 3.3 钢管外径 3.4 法兰类型及代号 3.5 密封面型式及代号 3.6 法兰类型及适用范围 4法兰的型式与尺寸 4.1 法兰的密封面尺寸 4.2法兰的型式与尺寸， 5技术要求 5.1 材料· 5.2 压力-温度额定值 5.3 尺寸公差 5.4 连接密封面： 5.5 紧固件及垫片· 5.6 焊接端型式及尺寸 5.7 加工制造 6 试验
13
56
56 58 82 84 84 85 85 85
.
..
检验和验收· 7.1 检验 7.2 验收 8标志与标记· 8.1标志 8.2标记· 9供货要求. 附录A（资料性附录）法兰的订货合同数据：附录B（资料性附录）压力-温度额定值的确定方法附录C（资料性附录） 美国ASMEB16.5关于钢制管法兰的材料选用及压力-温度
85
85 86
86
86 86 86 87 88
额定值
92 140
附录D（规范性附录） 焊接端型式及尺寸 GB/T 9124.2—2019
附录E（资料性附录） 法兰的参考质量附录F（资料性附录） 管表号与钢管壁厚参考文献·
143 148
............................................. 150
= GB/T 9124.2—2019
前言
GB/T9124《钢制管法兰》分为两个部分：一第1部分：PN系列；
第2部分：Class系列。 本部分为GB/T9124的第2部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分代替GB/T9112—2010《钢制管法兰类型与参数》、GB/T9113一2010《整体钢制管法兰》、
GB/T9114一2010《带颈螺纹钢制管法兰》、GB/T9115一2010《对焊钢制管法兰》、GB/T91162010 《带颈平焊钢制管法兰》、GB/T9117一2010《带颈承插焊钢制管法兰》、GB/T9118一2010《对焊环带颈松套钢制管法兰》、GB/T9119一2010《板式平焊钢制管法兰》、GB/T9120一2010《对焊环板式松套钢制管法兰》、GB/T9121一2010《平焊环板式松套钢制管法兰》、GB/T9122一2010《翻边环板式松套钢制管法兰》、GB/T9123一2010《钢制管法兰盖》、GB/T9124一2010《钢制管法兰技术条件》的Class系列法兰，PN系列法兰纳入GB/T9124的第1部分，与GB/T9112～9124一2010系列标准相比主要变化如下：
对原标准Class系列法兰的内容进行了补充和修订；增补了公称尺寸为DN550（NPS22)的法兰尺寸；
一增加了整体钢制管法兰的最小壁厚1min；一增加了整体钢制管法兰的法兰内径B；
根据GB/T28708一2012对钢管外径数据进行了修订；
一
一补充了部分法兰用材料及材料的压力-温度额定值：
增加了压力-温度额定值的确定方法。 本部分使用重新起草法参考ISO7005-1：2011《管法兰第1部分：工业和一般用途管道系统用钢
法兰》编制，与ISO7005-12011的一致性程度为非等效。
本部分由中国机械工业联合会提出。 本部分由全国管路附件标准化技术委员会（SAC/TC237)归口。 本部分起草单位：超达阀门集团股份有限公司、中机生产力促进中心、中石油华东设计院有限公司、
中国石化工程建设有限公司、中国天辰工程有限公司、保一集团有限公司、无锡市华尔泰机械制造有限公司、无锡市法兰锻造有限公司、南京高宁锻造法兰厂。
本部分主要起草人：邱晓来、李俊英、刘洪福、陈永亮、刘建欣、刘建、张晓忠、冯峰、李伟烨、李刚亮、 杨力。
本部分所代替标准的历次版本发布情况为：
GB/T9112~9124—1988、GB/T9112~9124—2000,GB/T9112~9124—2010。
II GB/T 9124.2—2019
引言
GB/T9112～9124一2010系列标准主要按照法兰类型的不同分为13项标准，修订后根据法兰公称压力系列整合为2项标准，即：GB/T9124.1一2019《钢制管法兰第1部分：PN系列》和GB/T9124.2一2019 《钢制管法兰第2部分：Class系列》。
ISO7005-1：2011《管法兰第1部分：工业和一般用途管道系统用钢法兰》规定了钢制管法兰的术语和定义、采购规格书、工艺、压力限定、材料、使用时注意事项、其他注意事项、安装指南、采购方规定信息等技术内容，与ISO7005-1：1992相比，ISO7005-1：2011不再规定详细的技术参数，而要求在尺寸、 材料、温度额定值等内容上直接引用欧洲标准化委员会标准EN1092-1《法兰及其连接管道、阀门、管配件及附件用圆形法兰，PN标识第1部分：钢制法兰》、美国机械工程师学会标准ASMEB16.5《管法兰和法兰管件（NPS1/2NPS24）》和ASMEB16.47《大直径钢制管法兰（NPS26～NPS60）》。
本部分规定的法兰尺寸与ASMEB16.5一2017保持互换，技术要求基本一致，与ASMEB16.5- 2017的主要区别如下：
本部分的编写格式与ASMEB16.5一2017不同； ASMEB16.5一2017包括了公称压力为Class400的法兰数据，本部分没有纳人Class400的法兰数据； ASMEB16.5一2017包括了公称尺寸为NPS3的法兰数据，本部分没有NPS3%的法兰数据； ASMEB16.5一2017包括了法兰的公制单位数据和英制单位数据（包括法兰尺寸及压力-温度额定值），本部分没有纳人英制单位数据； ASMEB16.5一2017包括了Class150和Class300的法兰管件，本部分除了纳入整体法兰外，没有纳人其他法兰管件；
一ASMEB16.5一2017采用英制螺栓，螺栓孔直径采用英制尺寸，本部分采用公制螺栓，螺栓孔
直径采用公制尺寸；增加了Class300DN15（NPS）和DN20（NPS）整体钢制管法兰的尺寸；
-
一增加了Class150～Class300DN550（NPS22)整体钢制管法兰的尺寸；
增加了Class600～Class2500整体钢制管法兰的尺寸；
一
一增加了法兰的参考质量； -增加了法兰的订货合同数据；一增加了管表号及钢管壁厚； -本部分采用我国标准的法兰材料，压力-温度额定值参考ASMEB16.5一2017确定，另将
ASMEB16.5一2017所涉及的法兰材料及法兰的压力-温度额定值作为附录供参考
IV GB/T 9124.2—2019
钢制管法兰 第2部分：Class系列
1范围
GB/T9124的本部分规定了ClaSS系列钢制管法兰和法兰盖的类型与参数、型式与尺寸、技术要求、试验、检验与验收、标志与标记、供货要求。
本部分适用于公称压力Class150～Class2500、公称尺寸DN15～DN600（NPS～NPS24）的钢制管法兰和法兰盖。
2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件
GB/T 152.4 紧固件六角头螺栓和六角螺母用沉孔 GB/T 700 碳素结构钢 GB/T 711 优质碳素结构钢热轧厚钢板和宽钢带 GB 713 锅炉和压力容器用钢板 GB/T 1047 管道元件公称尺寸的定义及选用 GB/T 1048 管道元件 公称压力的定义及选用 GB/T 1804 一般公差未注公差的线性和角度尺寸的公差 GB/T 3274 碳素结构钢和低合金结构钢 热轧厚钢板和钢带 GB 3531 低温压力容器用低合金钢钢板 GB/T 4237 不锈钢热轧钢板和钢带 GB/T 7306.1 55°密封管螺纹 第1部分：圆柱内螺纹与圆锥外螺纹 GB/T 9125 管法兰连接用紧固件 GB/T 12228 通用阀门 碳素钢锻件技术条件 GB/T 12229 通用阀门 碳素钢铸件技术条件 GB/T 12230 通用阀门 不锈钢铸件技术条件 GB/T 12716 60°圆锥管螺纹 GB/T 16253 承压铸钢件 JB 4743 压力容器用镍铜合金锻件 JB/T5263 电站阀门铸钢件技术条件 JB/T 7248 阀门用低温钢铸件技术条件 JB/T 9625 锅炉管道附件承压铸钢件 ：技术条件 NB/T 47008 承压设备用碳素钢和合金钢锻件 NB/T 47009 低温承压设备用低合金钢锻件 NB/T 47010 承压设备用不锈钢和耐热钢锻件
3类型与参数
3.1 公称压力 3.1.1 公称压力的定义见GB/T1048。
1 GB/T 9124.2—2019
3.1.2 本部分规定了公称压力用Class标识的如下6个压力等级：
Class150 Class300Class600Class900Class1500 Class2500 3.2 公称尺寸 3.2.1 公称尺寸的定义见GB/T1047。 3.2.2 2本部分规定了公称尺寸用DN(NPS)标识的如下20个规格：
DN15（NPS/）、DN20（NPS）、DN25（NPS1）、DN32（NPS1V）、DN40（NPS1）、DN50（NPS2）
DN65（NPS2）、DN80（NPS3）、DN100（NPS4）、DN125（NPS5）、DN150（NPS6）、DN200（NPS8）、 DN250（NPS10）、DN300（NPS12）、DN350（NPS14）、DN400（NPS16）、DN450（NPS18）、DN500 (NPS20)DN550(NPS22)、DN600(NPS24)。 3.3 钢管外径
本部分适用的钢管外径为I系列，钢制管法兰的公称尺寸和钢管外径应符合表1的规定。
表1 公称尺寸和钢管外径
单位为毫米
公称尺寸
钢管外径 I系列 21.3 26.9 33.7 42.4 48.3 60.3 73.0 88.9 114.3 141.3 168.3 219.1 273.0 323.9 355.6 406.4 457 508 559 610
DN 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400 450 500 550 600
NPS K X 1 14 1/ 2 2% 3 4 5 6 8 10 12 14 16 18 20 22 24
