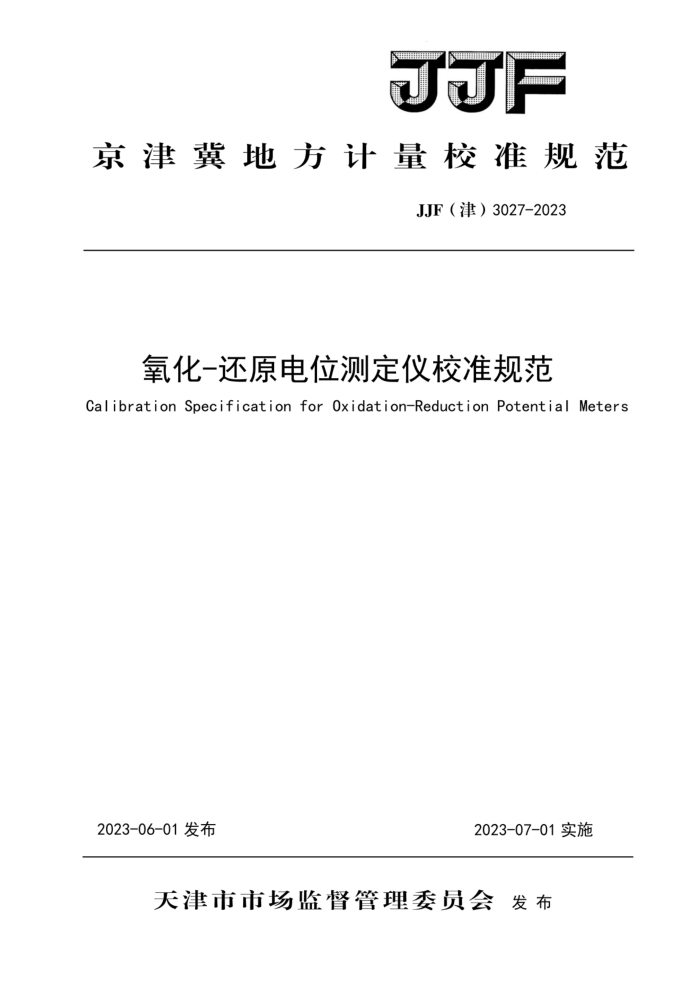

JJF
京津冀地方计量校准规范
JJF（津）3027-2023
氧化-还原电位测定仪校准规范
Calibration Specification for Oxidation-Reduction Potential Meters
2023-07-01实施
2023-06-01发布
天津市市场监督管理委员会发布 JJF(津)3027-2023
氧化-还原电位测定仪
校准规范 CalibrationSpecificationfor
JJF(津)3027-2023
Oxidation-ReductionPotentialMeters
归口单位： 天津市市场监督管理委员会
主要起草单位： 天津市计量监督检测科学研究院
北京市计量检测科学研究院
河北省计量监督检测研究院
参加起草单位： 天津市第三中心医院分院
天津市水文水资源管理中心
本规范委托天津市计量监督检测科学研究院负责解释 JJF(津)3027-2023
本规范主要起草人：
常子栋（天津市计量监督检测科学研究院
白玉洁（天津市计量监督检测科学研究院）
张宜文(北京市计量检测科学研究院）
干晓冰 （河北省计量监督检测研究院）
参加起草人：
周红梅 (天津市第三中心医院分院)
王旭丹（天津市水文水资源管理中心）
杜蓝桥 (天津市水文水资源管理中心) JJF(津）3027-2023
目
录
引言范围·
(II) : (1) : (1) : (1) (1) .(1) (1) ·(1) : (2) .... (2) ..... (2) ..... (2) .. (2) ... (2)
1 2 引用文件…· 3 术语· 3.1 氧化还原体系，
3. 2 参比电极· 3. 3 氧化还原电极
概述· 5 计量性能 5. 1 显示单 5. 2 电计示 5.3 电计 前入 阻抗 5.4 仪器 示值误差· 5.5仪器 重复性 6 校准 件 6.1环均 条 6. 2 测量 标准及其设备 7 校准项 和 交准方 7. 1 外观及 7. 2 显示单元 7. 3 电计示值误 7. 4 电计输入阻抗· 7. 5 仪器示值误差 7. 6 仪器重复性
4
首
.. (3) ... (3) .... (3) ... (3) ... (3) ...(3) (3) : (4) (5) (5) : (5) · (6) ·(7)
.
1
校准结果 9 复校时间间隔附录A标准溶液的配置附录B氧化-还原电位测定仪校准记录参考格式· 附录C校准结果内页推荐格式· 附录D仪器示值误差的不确定度评定示例·
8.
(8) (10) (11)
1 JJF(津)3027-2023
引 言
JJF1071《国家计量校准规范编写规则》、JJF1001《通用计量术语及定义》和JJF 1059.1《测量不确定度评定与表示》共同构成支撑本规范制定工作的基础性系列规范。 本规范在制定中参考了JJG119-2018《实验室pH（酸度）计》、JJG757-2018《实验室离子计》、GB/T20245.5-2013《电化学分析仪器性能表示第5部分：氧化还原电位》 HJ746-2015《土壤氧化还原电位的测定电位法》、SL94-1994《氧化还原电位的测定（电位测定法）》的技术要求和试验方法
本规范为首次发布。
II JJF(津)3027-2023
氧化-还原电位测定仪校准规范
1范围
本规范适用于氧化-还原电位测定仪的校准。
2引用文件
本规范引用下列文件： JJG119-2018 实验室pH（酸度）计 JJG757-2018实验室离子计 GB/T20245.5-2013电化学分析仪器性能表示第5部分：氧化还原电位 HJ746-2015土壤氧化还原电位的测定电位法 SL94-1994氧化还原电位的测定（电位测定法）凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文件，
其最新版本（包括所有的修改单）适用于本规范。
3术语
3.1氧化还原体系redoxsystem
氧化还原体系由给定溶液中的各种氧化态和还原态物质组成，仅当溶液中的电化学活性物质可通过得失电子相互转换并达到平衡时才存在。 3.2参比电极referenceelectrode
参比电极是由内充溶液组成固定、可逆性好，在电化学测试中电位保持稳定的电极。 常用的参比电极包括银-氯化银电极、甘汞电极等。 3.3氧化还原电极redoxelectrode
氧化还原电极是一种表面惰性的电极。氧化还原体系中的电化学活性物质在其表面交换电子。典型的电极材料是铂或金。
4概述
氧化-还原电位测定仪（Oxidation-ReductionPotentialMeter，以下简称ORP测定仪）是一种电化学分析仪器，用于测量介质中氧化还原电极与参比电极间电动势的仪器。仪器主要由电位差计、氧化还原电极与参比电极组成。
1 JJF(津）3027-2023
氧化-还原电位测定仪采用比较法测量氧化还原电位。将氧化还原电极与参比电极置入氧化还原体系溶液中，测得体系的氧化还原电位。在溶液中存在多个氧化还原体系时，测量到的是一种复合电位。用惰性电极测得的氧化还原电位与氧化剂、还原剂活度之间的关系可以用能斯特方程（Nernstequation）表示，见式（1）。
E= Eo + ! RTIn Zox
(1)
nF ared
式中： E一电极电位，V： Eo——标准电极电位，V; R 理想气体常数，（8.314472±0.000015）J/mol-K)； T 热力学温度， K:
-电极反应中转移的电子数；法拉第常数 (Fara 氧化态活度， mol/L;
n-
0.0083)C/mol
F
aox ared 还原态活度， mol/L 氧化还原电位通常是以标准氢电极 (StandardHydrogenElectrode， SHE) 为标准。
根据定义， 标准 氢电极的电位定 义为0mV， 且不受 温度变化影响。 测量氧化还原电位时应注意采 用的参比电极种类。 5 计量特性 5.1 显示单元分辨力
用于测量水体中的氧化还原电位的仪器显示单元分辨力不低于0.1mV；用于测量土壤中的氧化还原电位的仪器显示单元分辨力不低于1mV。 5.2电计示值误差
电计示值误差不超过±1.0%FS。
5.3电计输入阻抗
电计输入阻抗不小于3×10102。
5.4仪器示值误差
仪器示值误差不超过±10mV。
5.5仪器重复性
2 JJF(津）3027-2023
仪器重复性不超过1%。 注：以上技术指标不用于合格性判定，仅供参考。
6 校准条件
6.1环境条件 6.1.1环境温度：(23±10)℃。 6.1.2 相对湿度：≤85%。 6.1.3 附近无明显的机械振动和强电磁干扰。 6.2测量标准及其他设备 6.2.1标准物质：校准用pH标准物质应采用国家有证标准物质，并在有效期内使用，其扩展不确定度不大于0.01（k=3）。 6.2.2pH计检定仪（以下简称检定仪）：0.003级。 6.2.3 温度计：测量范围为（5~60）℃C，最大允许误差不超过±0.1℃。 6.2.4恒温水槽：控温范围（5~60）°C，温度均匀性不超过±0.2℃，温度波动度不大于 0.2°C。 6.2.5天平：实际分度值不大于0.1mg，①级。 6.2.6 容量瓶：250mL容量瓶2个，A级。
7 校准项目和校准方法
7.1外观及功能性检查
ORP测定仪的铭牌应清晰完整，标明其制造厂名、型号规格、出厂编号。ORP测定仪的外表应光洁平整，紧固件无松动。通电后，各功能键、显示部分工作正常。 7.2显示单元分辨力
通电，记录ORP测定仪显示单元可读出最小位数。 7.3电计示值误差
按图1连接ORP测定仪电计和检定仪，检定仪高阻断开。调节检定仪，使其输出直流电压信号，信号输入ORP测定仪电计，记录ORP测定仪电计示值。
3
