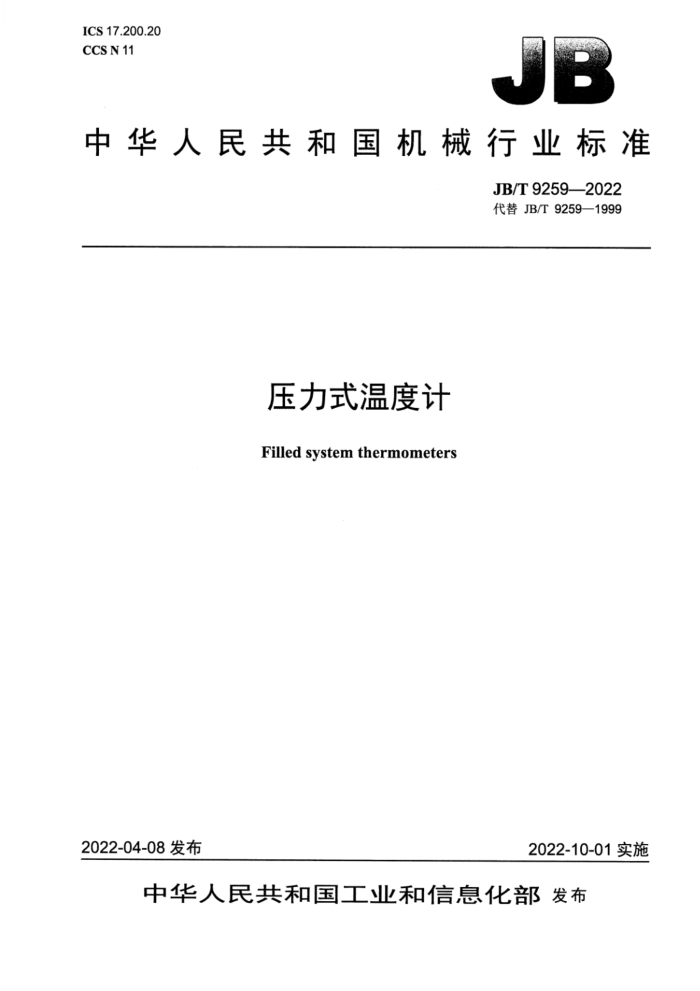

ICS 17.200.20 CCS N 11
中华人民共和国机械行业标准
JB/T9259—2022 代替JB/T9259—1999
压力式温度计 Filled system thermometers
2022-04-08发布
2022-10-01实施
中华人民共和国工业和信息化部发布 JB/T9259—2022
目 次
前言 1范围. 2规范性引用文件 3术语和定义 4产品分类和基本参数 5技术要求 6试验方法.. 7检验规则， 8标志、包装和贮存附录A（资料性）蒸汽压力式温度计非线性标度示例.
I
?
10
图1 温度计表头安装形式，
表1 蒸汽压力式温度计的标度范围和测量范围，表2 气体压力式温度计的标度范围和测量范围.. 表3液体压力式温度计的标度范围和测量范围表4毛细管长度.. 表5各准确度等级的允许误差. 表6温度计时间常数表7检验项目. 表A.1蒸汽压力式温度计非线性标度示例
4 JB/T9259—2022
前言
本文件按照GB/T1.1—2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
本文件代替JB/T9259—1999《蒸汽和气体压力式温度计》，与JB/T9259—1999相比主要技术变化如下：
更改了标准的名称；一扩大了标准的适用范围，涵盖了“测量范围为-50℃～250℃的圆形标度液体压力式温度计” （见第1章）：更新了规范性引用文件（见第2章）； -增加了术语“压力式温度计”及其定义（见3.1)；修改了术语“温包”的定义，按GB/T25475一2010中2.5.32重新定义（见3.5，1999年版的 3.4); 一删除了术语“测温系统”（见1999版的3.3）；修改并统一了压力式温度计的准确度等级，增加了2.0级和4.0级，取消了5.0级（见4.4，1999 年版的4.3)；一增加了防爆性能（见5.15）；一修改了高温、低温和冲击试验方法及试验参数（见5.16、6.15，1999年版的5.19、6.15)；一增加了出厂检验和型式检验项目列表（见表7)；
-
-
一增加了型式检验时机。 请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。 本文件由中国机械工业联合会提出。 本文件由全国工业过程测量控制和自动化标准化技术委员会（SAC/TC124）归口。 本文件起草单位：上海工业自动化仪表研究院有限公司、杭州科宏仪器仪表有限公司、安徽天康集
团（股份）有限公司、上海自动化仪表股份有限公司、泰安德图自动化仪器有限公司、上海仪器仪表自控系统检验测试所有限公司。
本文件主要起草人：肖红练、孙兵、周步余、万国良、王君玲、丁俊。 本文件所代替文件的历次版本发布情况为：
ZBY166—1983; JB/T9259—1999。
II JB/T9259—2022
压力式温度计
1范围
本文件规定了压力式温度计的术语和定义、产品分类、基本参数、技术要求、试验方法、检验规则
及标志、包装和贮存。
本文件适用于测量范围为-20℃200℃的圆形标度蒸汽压力式温度计、测量范围为-80℃600℃的圆形标度气体压力式温度计和测量范围为-50℃～250℃的圆形标度液体压力式温度计的制造。
本文件不适用于航空、汽车、拖拉机等专用的温度计的制造。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191包装储运图示标志 GB3836（所有部分）爆炸性环境 GB/T13384机电产品包装通用技术条件 GB/T22162一2008盘装和架装工业过程测量和控制仪表的盘面和开孔尺寸 JB/T9252工业自动化仪表指针指示部分的基本型式、尺寸及指针的一般技术要求 JB/T9253工业自动化仪表标度的一般规定
3术语和定义
下列术语和定义适用于本文件。
3.1
压力式温度计filledsystemthermometer 由充有感温介质的温包、毛细管和压力敏感元件构成的感温系统测量温度的温度计。 [来源：GB/T25475—2010，2.5.33]
3.2
蒸汽压力式温度计 vaporpresurethermometer 感温系统中部分充有蒸发液体（感温介质）的压力式温度计。
3.3
气体压力式温度计gaspressurethermometer 感温系统中全部充有气体（感温介质）的压力式温度计。
3.4
液体压力式温度计liquidpressurethermometer 感温系统中全部充有液体（感温介质）的压力式温度计。
3.5
温包bulb
1 JB/T9259—2022
内部灌注介质的物理性质（体积或压力）随温度而变化，并通过毛细管将变化传给压力敏感元件的感温元件。
[来源：GB/T25475—2010，2.5.32，有修改]
3.6
毛细管capillarytube 连接管connectingtube 感温系统中连接温包和压力敏感元件的导管。
3.7
机械电接点装置mechanicalelectriccontactdevice 开关式的接触装置。 注：温度计有带机械电接点装置的，也有不带的。
4产品分类和基本参数
4.1产品分类 4.1.1压力式温度计（以下简称“温度计”）按其表头安装方式不同分为下列四种型式（见图1)：
a）凸装； b）嵌装； c）托架安装； d）刚性杆安装。
安装面
安装面
d)刚性杆安装
b)嵌装
a)凸装
c)托架安装
图1温度计表头安装形式
4.1.2温度计按用途分为：
a）普通型； b）防爆型。
2 JB/T9259—2022
4.2 外壳尺寸
温度计的表盘公称直径分为60mm、100mm、150mm三种。 嵌装温度计的外壳外形尺寸应符合GB/T22162一2008的规定，
4.3 ：工作环境条件
温度计的正常工作环境条件：
环境温度：-10℃~55℃；一相对湿度：5%~95%。
注：根据用户要求，制造厂可以生产其他工作环境温度和相对湿度的温度计。 4.4 准确度等级
温度计的准确度等级分为： 1.0级、1.5级、（2.0级）、2.5级、4.0级。 注：括号内为非推荐等级。
4.5 标度范围和测量范围
蒸汽压力式温度计的标度范围和测量范围宜从表1中选取。
表1 蒸汽压力式温度计的标度范围和测量范围
单位为摄氏度
标度范围 -70~30 -20~60 0~50 0~100 20~120 60~160 100~200
测量范围 30~30 20~60 20~50 40~100 60~120 100~160 140~200
气体压力式温度计和液体压力式温度计的标度范围和测量范围应相同，宜分别从表2、表3中选取。
表2 气体压力式温度计的标度范围和测量范围
单位为摄氏度
-100~20、-80~40、-60~40、0~200、0~250、0~300、0~400、0~500、0~600
表3 液体压力式温度计的标度范围和测量范围
单位为摄氏度
-50~60、-20~60、-20~140、0~80、0~100、0~120、0~160、0~200、0~250 4.6 温包外径
温度计温包的外径宜在以下系列中选取[单位为毫米（mm）]：10，12，14，15，16，20，22。 4.7 温包长度
温度计温包的长度应不大于500mm。
3 JB/T9259—2022
4.8 温包公称压力
温度计温包的公称压力为1.6MPa和6.4MPa两种。 4.9 毛细管长度
温度计毛细管的长度应在表4的系列值中选取。
表4毛细管长度
单位为米
类型蒸汽压力式温度计气体/液体压力式温度计
毛细管长度
0.6、1.0、1.6、2.5、4.0、6.0、10.0、16.0 0.6、1.0、1.6、2.5、4.0、6.0、10.0、16.0、25.0
4.10 温包安装螺纹
温度计温包的安装螺纹为M16×1.5mm、M27×2mm和M33×2mm三种，特殊尺寸由用户和制造厂协商确定。 4.11 机械电接点装置的电参数
机械电接点装置的电参数应符合以下要求： a）制造厂规定的接点额定功率应不小于10VA（无感负载）； b）接点最高工作电压为交流380V或220V，直流220V； c）接点最大工作电流为1A（无感负载）。
5 技术要求
5.1 示值误差
温度计的示值误差应不超过表5规定的允许误差，
表5 各准确度等级的允许误差
允许误差%FS
准确度等级 1.0级 1.5级 2.0级 2.5级 4.0级
± 1.0 ± 1.5 ±2.0 ±2.5 ±4.0
注：蒸汽压力式温度计的准确度等级是指测量范围部分，量程是指测量范围的量程。 5.2 示值回差
温度计的示值回差不应大于允许误差的绝对值。 5.3 示值重复性
温度计的示值重复性不应大于允许误差绝对值的1/2。
4 JB/T9259—2022
5.4接点动作误差
电接点温度计的接点动作误差不应超过允许误差绝对值的1.5倍。 5.5接点切换差
电接点温度计的接点切换差应不超过允许误差绝对值的1.5倍。 5.6环境温度影响
当温度从20℃土2℃改变到4.3规定工作环境温度范围内的任一温度时，温度计的示值变化不应大于量程的0.05%/℃。 5.7时间常数
温度计的时间常数应不大于表6的规定。
表6温度计时间常数
时间常数
类型蒸汽压力式温度计气体/液体压力式温度计
s 15 30
5.8稳定性
温度计在制造厂规定的正常工作条件下连续工作1000h后，仍应符合5.1、5.2和5.6的要求。 5.9过范围
温度计应能承受过范围限为量程的5%、不少于15min的过范围试验，试验后仍应符合5.1和5.2 的要求。 5.10电接点长期运行性能
电接点温度计的电接点应能承受以额定功率的无感负载进行的15000次闭合和断开试验，而不损坏。 5.11耐压
温度计的温包应能承受1.5倍公称压力的耐压试验，不出现损坏和渗漏现象。 5.12绝缘电阻
在温度为15℃35℃、相对湿度不大于85%的环境条件下，电接点温度计的接点之间及接点与接地端子之间的绝缘电阻应不小于20MQ2。 5.13绝缘强度
在与5.12相同的环境条件下，电接点温度计的接点之间及接点与接地端子之间应能承受频率为 50Hz、电压为2000V（接点最高工作电压为交流380V）或1500V（接点最高工作电压为交流或直流 220V）正弦交流电、历时1min的绝缘强度试验，而无击穿或飞弧现象，且漏电流不大于10mA。 5.14湿热
温度计应能承受温度为40℃土2℃、相对湿度为90%～96%、历时48h的湿热试验。试验后，其示
