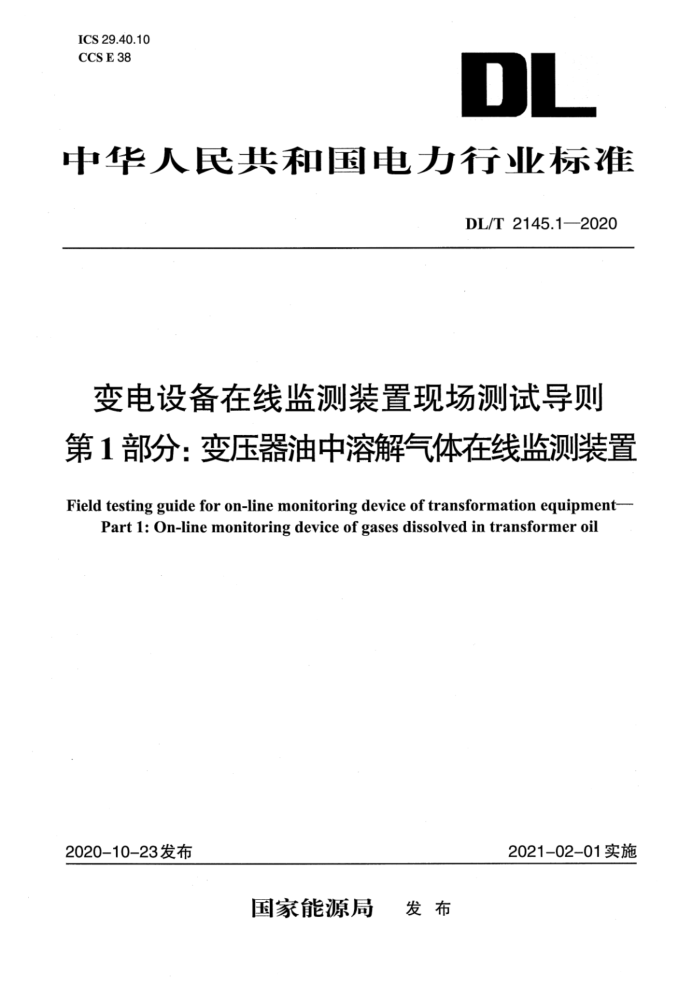

ICS 29.40.10
CCSE 38
中华人民共和国电力行业标准
DL/T 2145.1—2020
变电设备在线监测装置现场测试导则
第1部分：变压器油中溶解气体在线监测装置
Field testing guide for on-line monitoring device of transformation equipment—
Part 1: On-line monitoring device of gases dissolved in transformer oil
2020-10-23发布
2021-02-01实施
国家能源局 发布
DL/T 2145.1—2020
变电设备在线监测装置现场测试导则
第1部分：变压器油中溶解气体在线监测装置
1 范围
本文件规定了变压器油中溶解气体在线监测装置(以下简称在线监测装置)测试项目、基本要求、测试方法、测试周期、测试结果判定与处理。
本文件适用于变压器油中溶解气体在线监测装置的现场测试。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB/T 13966—2013分析仪器术语
GB/T 17623 绝缘油中溶解气体组分含量的气相色谱测定法
DL/T1432.2变电设备在线监测装置检验规范 第2部分：变压器油中溶解气体在线监测装置
DL/T 1498.2—2016变电设备在线监测装置技术规范 第2部分：变压器油中溶解气体在线监测装置
3 术语和定义
DL/T 1498.2—2016和GB/T 13966—2013界定的以及下列术语和定义适用于本文件。
3.1
变压器油中溶解气体在线监测装置on-line monitoring device of gases dissolved in transformer oil安装在充油电气设备本体上或附近，可对变压器油中溶解气体组分含量进行连续或周期性自动监测的装置。一般由油样采集与油气分离、气体检测、数据采集与控制、通信与辅助等部分组成。
[来源：DL/T 1498.2—2016,3.1]
3.2
分离度resolution两个相邻色谱峰的分离程度。[来源：GB/T 13966—2013,8.164]
3.3
最小检测浓度the lowest detectable concentration在线监测装置所能检知的最低浓度。
3.4
设备油样oil sample in the equipment在线监测装置所监测的电力设备内绝缘油样品。
3.5
参考油样reference oil sample用于在线监测装置性能测试用的已知浓度油样。
