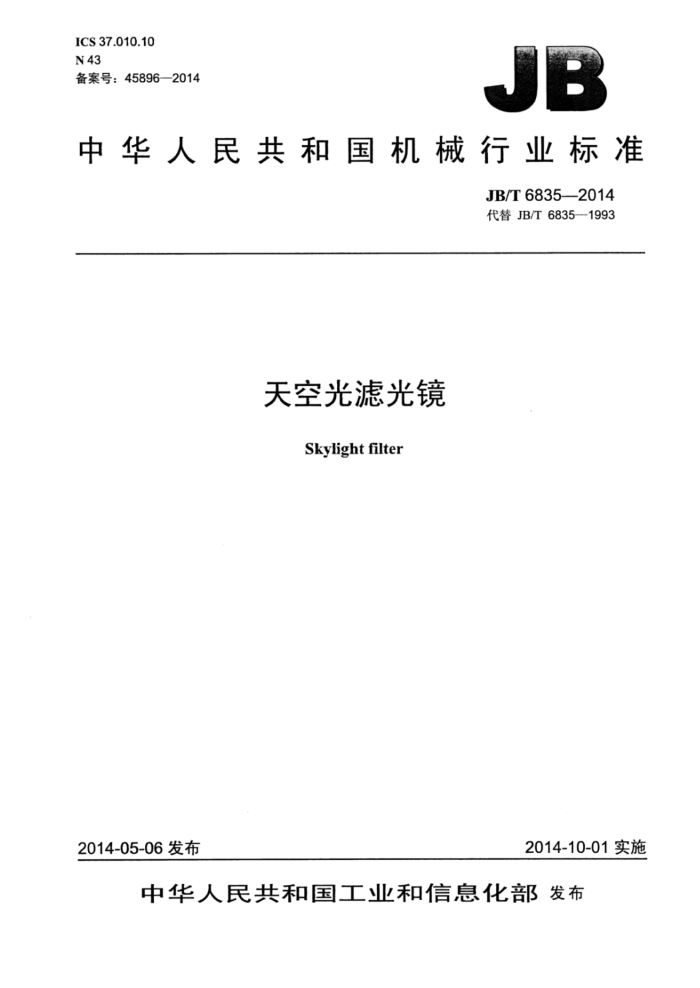

ICS37.010.10 N43 备案号：45896—2014
JB
中华人民共和国机械行业标准
JB/T6835—2014 代替JB/T6835—-1993
天空光滤光镜
Skylight filter
2014-10-01实施
2014-05-06发布
中华人民共和国工业和信息化部发布 中华人民共和国
机械行业标准天空光滤光镜 JB/T68352014
+
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
*
210mm×297mm0.5印张·15千字 2014年12月第1版第1次印刷
定价：12.00元
*
书号：15111·12213 网址：http：//www.cmpbook.com 编辑部电话： （010)88379778 直销中心电话： （010）88379693
封面无防伪标均为盗版
版权专有 侵权必究 JB/T6835—2014
目 次
前言 1范围. 2规范性引用文件. 3术语和定义.. 4技术要求.
4.1光谱特性. 4.2偏向角、分辨率和焦距 4.3材料、外观及结构 4.4尺寸 5试验方法 5.1光谱透过率. 5.2偏向角、分辨率和焦距
5.3材料、外观及结构. 5.4尺寸 6产品名称代号 7标志. 8包装、运输和贮存. 图1天空光滤光镜光谱曲线图2分光光度计原理 JB/T6835—2014
前言
本标准按照GB/T1.1—2009给出的规则起草。 本标准代替JB/T6835—1993《天空光滤光镜》，与JB/T6835--1993相比主要技术变化如下：
-对规范性引用文件进行了更新；将“透射比”改为“透过率” 增加了关于高透过临界波长的规定；高透过区的透过率平均值“不小于86.5%”修改为“不小于92%”（见4.1）； -对透过率的测试方法进行了修改（见5.1）。
本标准由中国机械工业联合会提出。 本标准由全国照相机械标准化技术委员会（SAC/TC107）归口。 本标准起草单位：杭州照相机械研究所、国家照相机质量监督检验中心。 本标准主要起草人：马书兰、马奔、毛凤珍。 本标准所代替标准的历次版本发布情况为：
JB/T68351993。
II JB/T6835—2014
天空光滤光镜
1范围
本标准规定了天空光滤光镜的术语和定义、技术要求、试验方法、产品名称代号、标志、包装、运输和贮存。
本标准适用于天空光滤光镜。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T3978-2008标准照明体及几何条件 JB/T8250.7照相机械包装、运输、贮存条件及试验方法 JB/T8252直径100毫米以内的前镜筒与附件的配合尺寸 JB/T8260.2摄影用玻璃滤光镜通用规则
3术语和定义
下列术语和定义适用于本文件。
3.1
透过临界波长criticalwavelength 天空光滤光镜光谱透过曲线上透过率为最大透过率50%处的波长，用表示。
3.2
光谱光密度spectral concentration 当某波长的光透过天光镜时，其透过率a的倒数的对数，用Da表示。即Da=lg（1/za）。
3.3
透过曲线斜率 slope of curve 波长为i-20nm的光谱光密度与波长为A的光谱光密度之差，用K表示，见公式（1）：
K=Dati-20 mm-Datji
(1)
式中：
Dati-20 mm 波长为Ai-20nm的光谱光密度：
Dati——波长为g的光谱光密度。 高透过区和高透过临界波长hightransmission area andhightransmission critical wavelength 天空光滤光镜的透过率在90%以上的波长范围称为高透过区。天光镜高透过区极限值所对应的波
3.4
长称为高透过临界波长，用表示。
I JB/T6835—2014
4 技术要求
4.1光谱特性
天空光滤光镜在300mm～780mm波长范围内的光谱曲线（见图1）必须满足以下条件： a）透过临界波长为（380士10）nm； b）透过曲线斜率不小于0.8； c）高透过临界波长应在550nm士30nm d）高透过区的透过率平均值不小于92%。
100日 90 80E 70E 60 % -50E
40月 30E 20E 10E OEL 300 350 400 450 500 550 600 650 700 750 800
波长mm
图1天空光滤光镜光谱曲线
4.2偏向角，分辨率和焦距
按JB/T8260.2的规定。 4.3材料、外观及结构
天空光滤光镜的材料、外观及结构应符合JB/T8260.2的规定，天空光滤光镜的材料还应同时符合本标准4.1的规定。 4.4尺寸
天空光滤光镜的有关尺寸按JB/T8252的规定。
5试验方法
5.1光谱透过率 5.1.1试验装置原理
天空光滤光镜光谱透过率用单光路分光光度计试验，试验装置原理如图2所示。
光源
调制器
样品池 单色仪
光电探测器 计算机
图2分光光度计原理
2 JB/T6835-2014
5.1.2试验装置要求
试验所需的装置应满足： a）光源为GB/T3978一2008规定的标准A光源，允许用其他规定的光源，至少应包含的波长范围
为300mm~780mm； b）调制器由光阑和聚光镜组成； c）分光光度计与PC连接。
5.1.3试验条件
试验条件应满足： a）测量时应保证样品池为黑暗环境； b）滤光镜表面应该擦拭干净； c）滤光镜应垂直于光路放入样品池，并且使之处于样品池的合适位置； d）应注意消除杂散光影响。
5.1.4试验步骤
试验按下列步骤进行： a）开启分光光度计电源，预热10min； b）连接分光光度计和PC c）校正光源能量，使光源能量尽量稳定在一个较高的值； d）在未放入样品的情况下，进行初扫描，将此时接收到的能量定义为透过率为100%的情况； e）将滤光镜放入样品池进行扫描，记录此时该天光镜样品的实际光谱透过率曲线。 该曲线由每一波长处的透过率值组成，每一波长处的透过率按公式（2）计算：
I 1
*(2)
TE
式中：
透过率：
I一一探测器接收到的、通过样品池之后的光强： I未经过样品池的光源出射光强。
5.2偏向角、分辨率和焦距
按JB/T8260.2规定的方法试验。 5.3材料、外观及结构
目视检查。 5.4尺寸
使用游标卡尺和专用检具检测。
6产品名称代号
滤光镜的名称用代号SL表示。
3 JB/T6835—2014
7 标志
在滤光镜的镜框上，应标明产品名称代号、连接尺寸、制造厂家（或注册商标）。 例如：SL52mm×××（制造厂家标记或商标）。
8包装、运输和贮存
按JB/T8250.7的规定。
