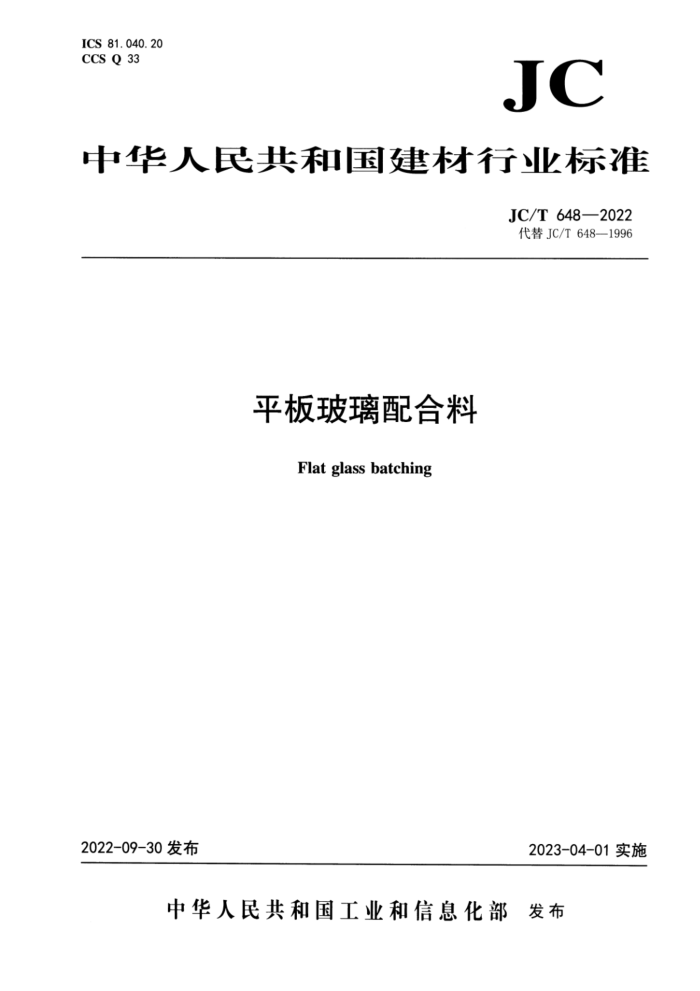

ICS 81. 040. 20 CCS Q 33
JC
中华人民共和国建材行业标准
JC/T648—2022 代替JC/T648—1996
平板玻璃配合料
Flat glass batching
2022-09-30发布
2023-04-01实施
中华人民共和国工业和信息化部发布 JC/T648—2022
前 言
本文件按照GB/T1.1一2020《标准化工作导则 」第1部分：标准化文件的结构和起草规则》的规定起草。
本文件代替JC/T648一1996《平板玻璃混合料》，与JC/T648一1996相比，除结构和编辑性改动外，主要技术变化如下：
a) 删除了配料称量精度（1996年版的3.2)； b) 删除了Na2CO3～5批抽样单累计平均值与设定值偏离（1996年版的3.3)； c) 增加了“术语和定义”（见第3章)； d) 增加了平板玻璃原料COD值的变化范围与典型值及检测方法（见附录A)。 e) 更改了允许范围和水分抽样单与设定值偏离及Na2CO3抽样单与设定值偏离、Na2CO均方差、
CaO抽样单与设定值偏离、MgO抽样单与设定值偏离的技术要求（见4.2)；请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任本文件由中国建筑材料联合会提出。 本文件由全国建筑用玻璃标准化技术委员会（SAC/TC255)归口。 本文件起草单位：中国建材检验认证集团秦皇岛有限公司、中国建材检验认证集团安徽有限公司、
河北南玻玻璃有限公司、湖南巨强再生资源科技发展有限公司。
本文件主要起草人：卢忠伟、郭芮希、康俊、王长军、韩艳丽、杨红岩、周荣俊、饶凌云、冯朝辉、 唐菊芳、吴娇、郭建娜、李宁波、张红媛、韩影、张薇、李佳颖、王国华。
本文件于1996首次发布，本次为第一次修订。
I JC/T648—2022
平板玻璃配合料
1范围
本文件规定了平板玻璃配合料的技术要求、检验方法和检验规则。 本文件适用于平板玻璃配合料的质量检验，其他玻璃配合料的质量检验可参照使用
2规范性引用文件
2
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件
GB/T 210.1 工业碳酸钠及其试验方法第1部分：工业碳酸钠 GB/T 1347— 2008 钠钙硅玻璃化学分析方法 GB/T 6009 工业无水硫酸钠 GB/T 6682 分析实验室用水规格和试验方法 GB/T 8170 数值修约规则与极限数值的表示和判定 GB/T 12805 实验室玻璃仪器滴定管 GB/T12806 实验室玻璃仪器 单标线容量瓶 GB/T 12807 实验室玻璃仪器 分度吸量管 GB/T 12808 实验室玻璃仪器 单标线吸量管 GB/T 15764 平板玻璃术语 GB 50435 平板玻璃工厂设计规范 JC/T 529 平板玻璃用硅质原料 JC/T 649 平板玻璃用白云石 JC/T 865 平板玻璃用石灰石
3术语和定义
3
GB/T15764界定的术语和定义适用于本文件。
4技术要求
4.1主要原料质量要求
硅质原料、纯碱、芒硝、白云石、石灰石、长石等主要原料质量应符合JC/T529、GB/T210.1、 GB/T6009、JC/T649、JC/T865和GB50435等的规定。 4.2平板玻璃配合料
平板玻璃配合料质量应符合表1的要求。
- JC/T648—2022
表1 平板玻璃配合料质量
允许范围无结团和结块
项目名称外观配合料温度/℃ 含水率/%
≥36 3~5 ±0. 30 ≤0.30 ± 0. 50 ±0. 30 ±0. 30 ≥98.50
NazCO;抽样单与设定值偏离/%
NazCO;均方差/%
酸不溶物抽样单与设定值偏离/% CaO抽样单与设定值偏离/% MgO抽样单与设定值偏离/%
电导仪测均匀度/%
注1：设定值是根据配料表和工艺指标计算的值。 注2：原料COD值的检测方法可参照附录A。
检验方法
5
5. 1 配合料取样方法 5.1.1 取样工具及取样数量
取样铲。一次取样量可为2g、5g、10g、30g。 5.1.2取样
在混合机排料口取样，取样点应均匀分布。Na2CO均方差和电导仪测均匀度取样，一个取样点组成一个试样，其余检验项目取样，5个取样点组成一个试样。
用取样铲在混合机排料口上取样，间隔时间按公式（1)计算。
60×m 5×
(1)
T
式中： T一一取样间隔时间，单位为分钟(min)； m--—每付料质量，单位为千克(kg)； Q一一配合料的输送能力，单位为千克每小时(kg/h)： 5- 一取样点数量。
5.1.3 取用量
Na2CO;均方差和电导仪测均匀度检验项目，从一付料中取20～30个试样，每个试样量约2g或5g。 其他检验项目取样，从每付料中按公式(1)的间隔时间取5个点，每个取样点取样量约为30g。 5.1.41 试样制备
5个取样点应混合均匀，缩分后进行项目测定。Na2CO，均方差和电导仪测均匀度测定时，试样不进行混合缩分，直接进行测定。 2 JC/T648—2022
5.2外观
外观直接人工目测观察。 5. 3 配合料温度
在混合机排料口处，用温度计插入配合料中直接测量。 5.4含水率、NazCO抽样单与设定值偏离、NazCO;均方差、酸不溶物抽样单与设定值偏离、CaO抽样单与设定值偏离、MgO抽样单与设定值偏离
含水率、NazCO3抽样单与设定值偏离、Na2CO3均方差、酸不溶物抽样单与设定值偏离、CaO抽样单与设定值偏离、MgO抽样单与设定值偏离按附录B测定。 5.5电导仪测均匀度
电导仪测均匀度按附录C测定。
6检验规则
6.1 组批与检验分类 6.1.1 组批
以混合机一次混合的料量为付，以24h配合料的付数为一批，
6.1.2检验分类 6.1.2.1 总则
检验分控制检验和全分析检验，见表2。
表2 检验项目分类表
检验分类
检验项目外观配合料温度含水率
控制检验
NazCO,抽样单与设定值偏离
外观配合料温度含水率
NazCO;抽单样与设定值偏离
全分析检验
Na,CO,均方差
酸不溶物抽单样与设定值偏离 CaO抽单样与设定值偏离 MgO抽单样与设定值偏离
电导仪测均匀度
3
