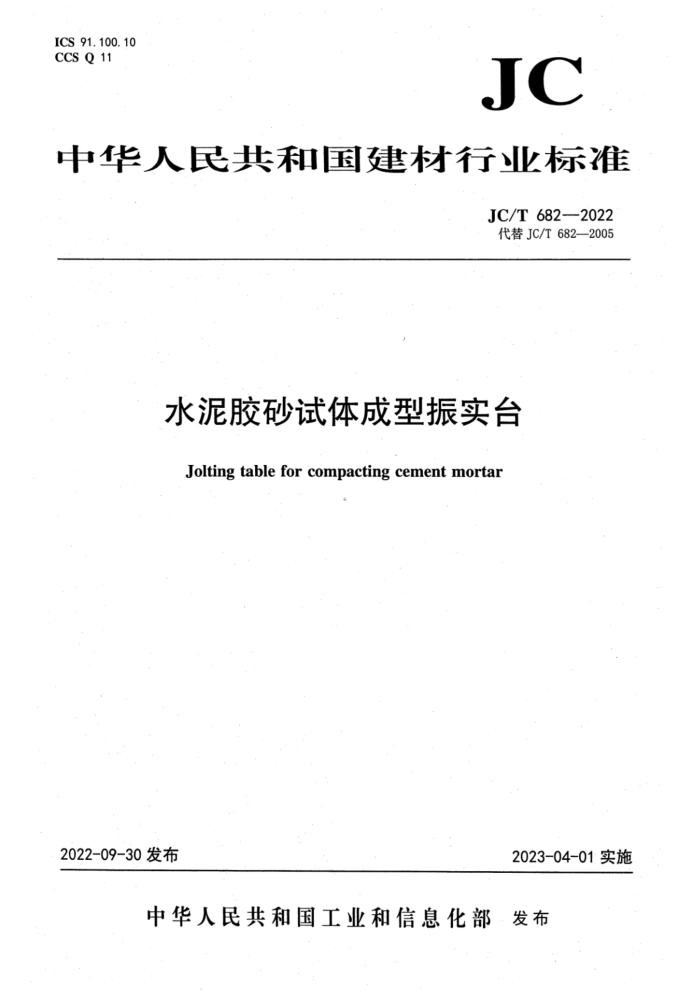

ICS 91.100.10 CCS Q11
JC
中华人民共和国建材行业标准
JC/T 682—2022 代替JC/T682—2005
水泥胶砂试体成型振实台
Jolting table for compacting cement mortar
2022-09-30发布
2023-04-01实施
中华人民共和国工业和信息化部 3·发布 JC/T682—2022
前 言
本文件按照GB/T1.1-2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
本文件代替JC/T682一2005《水泥胶砂试体成型振实台》。与JC/T682一2005相比，除了结构调整和编辑性改动外，主要技术变化如下：
a）将“基本结构”改为“总则”（见第4章，2005年版第3章)； b) 更改了“突头和止动器硬度”的规定（见5.8，2005年版4.8)； c) 更改了“凸轮硬度”的规定（见5.9，2005年版4.9)； d) 更改了“锁紧机构”的规定（见5.10，2005年版4.10)： e) 更改了“运行状态”的规定（见5.11，2005年版4.13和4.14)； f) 增加了“隔音罩”的要求（见5.13)； g) 删除了“地脚螺栓孔中心距”的要求（见2005年版4.15)； h) 增加了“检验报告”的要求（见第8章）。 请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。 本文件由中国建筑材料联合会提出。 本文件由全国水泥标准化技术委员会(SAC/TC184)归口。 本文件起草单位：.中国建筑材料科学研究总院有限公司、合肥中亚建材装备有限责任公司、广东广
业检测有限公司、无锡建仪仪器机械有限公司、赞皇金隅水泥有限公司、华新水泥股份有限公司、广东省建设工程质量安全检测总站有限公司、葛洲坝松滋水泥有限公司、河北科析仪器设备有限公司、绍兴市上虞建工仪器厂、浙江锡仪试验机制造有限公司、绍兴市肯特机械电子有限公司、浙江中科仪器有限公司、浙江中实精密机械制造有限公司。
本文件主要起草人：肖忠明、华玮、叶卫东、于利刚、孙建勋、杜会平、余松柏、王元光、郑靓、 陈俊华、王刚、王文茹、韩永甫、汪义湘、李招海、谢岳庆、徐锡中、孟建平、刘潭、郭俊萍。
本文件及其所代替文件的历次版本发布情况为：
-1997年首次发布为JC/T682一1997，2005年第一次修订；一本次为第二次修订。
I JC/T682—2022
水泥胶砂试体成型振实台
1范围
本文件规定了水泥胶砂试体成型振实台(以下简称振实台)的总则、技术要求、检验方法、检验规则、 检验报告以及标志和包装。
本文件适用于按GB/T17671进行试验时的振实台。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T17671水泥胶砂强度检验方法(ISO法）
3术语和定义
本文件没有需要界定的术语和定义。
4总则
根据GB/T17671.的规定，振实台是水泥胶砂强度检验方法的基准成型设备，宜采用经验证的图纸进行加工制造。
振实台由台盘和使其跳动的凸轮等组成。台盘上有固定试模和模套用的锁紧机构，并连有两根起稳定作用的摆动臂，凸轮通过控制器控制按一定的要求转动并使台盘平稳上升至一定高度后自由下落，处于其中心位置的突头恰好与止动器撞击。典型的振实台结构如图1所示。
-L
2
3
5
标引序号说明：
6
十字拉肋：摆动臂：一模套；锁紧机构；一试模；台盘：一突头：止动器：一随动轮；
2.
3
5
6
7
10- 一凸轮。
图1 典型的振实台 JC/T682—2022 5技术要求
5.1振幅
振幅为(15.0±0.3)mm。 5.2控制器和计数器
控制器和计数器应灵敏可靠，振动60次的时间为(60土2)s，60次后自动停止。 5.3台盘总质量(包括摆动臂、模套和锁紧机构)
台盘总质量（包括摆动臂、模套和锁紧机构）为（13.75士0.25)kg，并将实测数据标识在台盘的侧面。 5.4两根摆动臂及其十字拉肋的总质量
两根摆动臂及其十字拉肋的总质量为(2.25土0.25)kg。 5.5台盘中心到摆动臂轴中心的距离
台盘中心到摆动臂轴中心的距离为(800士1)mm。 5.6台盘的水平度
当突头落在止动器上时，台盘四个角中任一角的高度与其平均高度差不大于1mm。 5.7突头的工作面
突头的工作面为球面，其与止动器的接触为点接触。 5.8突头和止动器的硬度
突头和止动器的硬度应不小于58HRC。在用振实台突头和止动器的硬度应不小于55HRC。 注：在用振动台是指本文件颁布前出厂的振实台。
5.9凸轮
凸轮的硬度应不小于45HRC。在用振实台凸轮的硬度应不小于40HRC。 5.10锁紧机构
锁紧机构锁紧时应能压紧模套和试模。 5.11运行状态
振实台启动后，台盘在上升过程中无摆动现象，撞击瞬间无明显反弹现象（或连击声），传动部分运转声音正常。 5.12整机绝缘电阻
整机绝缘电阻应不小于2.5MQ2。 5.13隔音罩
2 JC/T682—2022
振实台应配有隔音罩以降低撞击噪音，吸音材料宜采用吸音海绵，厚度不低于50mm。对在用振实台不做要求。 5.14外观
振实台外表面不应有粗糙不平及设计图中未规定的凸起、凹陷。油漆面应平整、光滑、均匀和色调一致。零件加工面不应有碰伤、划痕和锈斑。
6检验方法
6.1检验条件 6.1.1 检验室内应保持清洁、无腐蚀性气体。 6.1.2电源电压的波动范围-7%~+10%。 6.2检验用仪器设备 6.2.1 厚度14.7mm和15.3mm标准块
厚度偏差小于0.05mm。 6.2.2秒表
分度值不大于0.1s。 6.2.3台秤
分度值不大于0.01kg。 6.2.4卡尺
分度值不大于0.02mm。 6.2.5.直尺
分度值不大于0.5mm。 6.2.6高度尺
分度值不大于0.02mm。 6.2.7洛氏硬度计
分度值不大于1HRC。 6.2.8兆欧表
额定直流电压500V，准确度不低于2.5级。 6.3振幅的检查
用14.7mm和15.3mm标准块（6.2.1)检查。当在突头和止动器之间放入14.7mm标准块时，转动凸轮，凸轮应与随动轮相接触；当放入15.3mm标准块时，再转动凸轮，则凸轮不应与随动轮接触。
3
