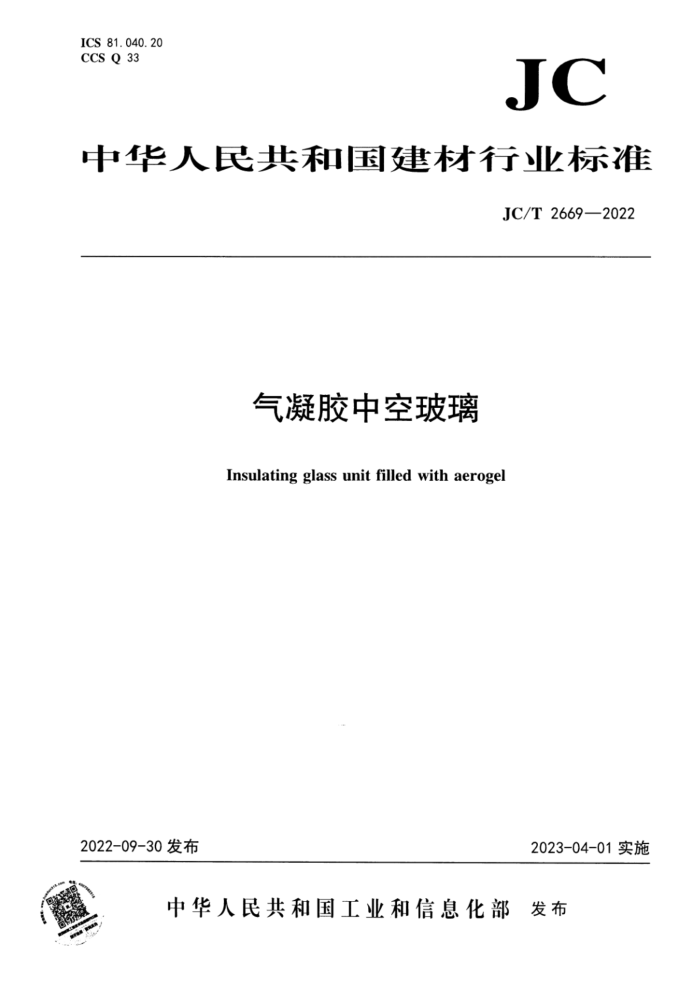

ICS81.040.20 CCS Q33
JC
中华人民共和国建材行业标准
JC/T 2669—2022
气凝胶中空玻璃
Insulating glass unit filled with aerogel
2023-04-01实施
2022-09-30发布
中华人民共和国工业和信息化部 发布 中华人民共 和国建材行业标准
气凝胶中空玻璃 JC/T 2669—2022
*
中国建材工业出版社出版建筑材料工业技术监督研究中心
(原国家建筑材料工业局标准化研究所)发行新华书店北京发行所发行各地新华书店经售
北京市青云兴业印刷有限公司版权所有不得翻印
*
开本880mmx1230mm1/16印张0.75 字数20千字
2022年11月第一版2022年11月第一次印刷
印数：1—800册定价：23.00元
书号：155160·3504
* 编号：1621
网址：www.standardenjc.com 电话：(010)51164708 地址：北京朝阳区管庄东里建材大院北楼 邮编：100024
本标准如出现印装质量问题，由发行部负责调换 JC/T2669—2022
前言
本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。 本文件由中国建筑材料联合会提出。 本文件由全国建筑用玻璃标准化技术委员会（SAC/TC255)归口。 本文件起草单位：建筑材料工业技术情报研究所、中国建筑玻璃与工业玻璃协会、中南大学、爱彼
爱和新材料有限公司、贵州航天乌江机电设备有限责任公司、山东新朗华科技有限公司、巩义市泛锐熠辉复合材料有限公司、弘大科技（北京）股份公司、株洲旗滨集团股份有限公司、福莱特玻璃集团股份有限公司、湖南省产商品质量监督检验研究院、广东埃力生高新科技有限公司、湖南上懿丰新材料科技有限公司、阳煤集团纳谷（山西）气凝胶科创城管理有限责任公司、秦皇岛玻璃工业研究设计院有限公司。
本文件主要起草人：魏娜娜、卢斌、丁孝昌、于萍、左莉娜、陈强、刘喜宗、宋大为、李光武、范平、阮洪良、胡思玉、但梁丰、胡博、刘耀文、贾立丹。
本文件为首次发布。 JC/T2669—2022
气凝胶中空玻璃
1范围
本文件规定了气凝胶中空玻璃的分类、要求、试验方法、检验规则以及标志、包装、运输和贮存。 本文件适用于建筑及保温隔热用气凝胶中空玻璃。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T2680建筑玻璃可见光透射比、太阳光直接透射比、太阳能总透射比、紫外线透射比及有关窗玻璃参数的测定
GB/T11944中空玻璃 GB/T22476中空玻璃稳态U值（传热系数）的计算及测定 JC/T513平板玻璃木箱包装
3术语和定义
下列术语和定义适用于本文件。
3. 1
二氧化硅气凝胶 silicaaerogels 由二氧化硅胶体粒子相互堆积构成三维纳米多孔网络结构，且在孔隙中充满气态分散介质的超轻质
固体材料。 3. 2
气凝胶复合板芯 aerogelcompositecore 在透明型材内夹填气凝胶颗粒或气凝胶板材，或由胶黏剂将气凝胶材料粘结成一体，用于气凝胶中
空玻璃的中间层材料。 3. 3
气凝胶中空玻璃insulatingglassunitfilledwithaerogel 两片或多片玻璃以有效支撑均匀隔开，中间夹填二氧化硅气凝胶材料，并周边粘接密封的玻璃制品。 透光气凝胶中空玻璃translucentinsulatingglassunitfilledwithaerogel 光线以散射方式透过的气凝胶中空玻璃。
3. 4
3.5
透明气凝胶中空玻璃transparentinsulatingglassunitfilledwithaerogel 光线主要以规则透射方式透过的气凝胶中空玻璃。 JC/T2669—2022 4 分类
4.1 按形状分类
按照气凝胶中空玻璃的形状分为： a) 平面气凝胶中空玻璃： b) 曲面气凝胶中空玻璃。
4. 2 按光学特性分类
按照气凝胶中空玻璃的光学特性分为： a) 透光气凝胶中空玻璃： b) 透明气凝胶中空玻璃。
5 要求 5.1 尺寸偏差 5.1.1 长度和宽度允许偏差
应符合表1的规定，
表1 长(宽)度允许偏差
单位为毫米
允许偏差 ±2 +2 -3 ±3
长(宽)度L L<1000 1000≤L<2000 L≥2 000
5. 1. 2 厚度允许偏差
应符合表2的规定。
表2 厚度允许偏差
单位为毫米
允许偏差 ± 1. 0 ± 1. 5 ±2. 0
公称厚度D D<17 17≤D<22 D≥22
注：气凝胶中空玻璃的公称厚度为玻璃原片公称厚度与气凝胶层或板芯厚度之和。 5.1.3 对角线差
2
