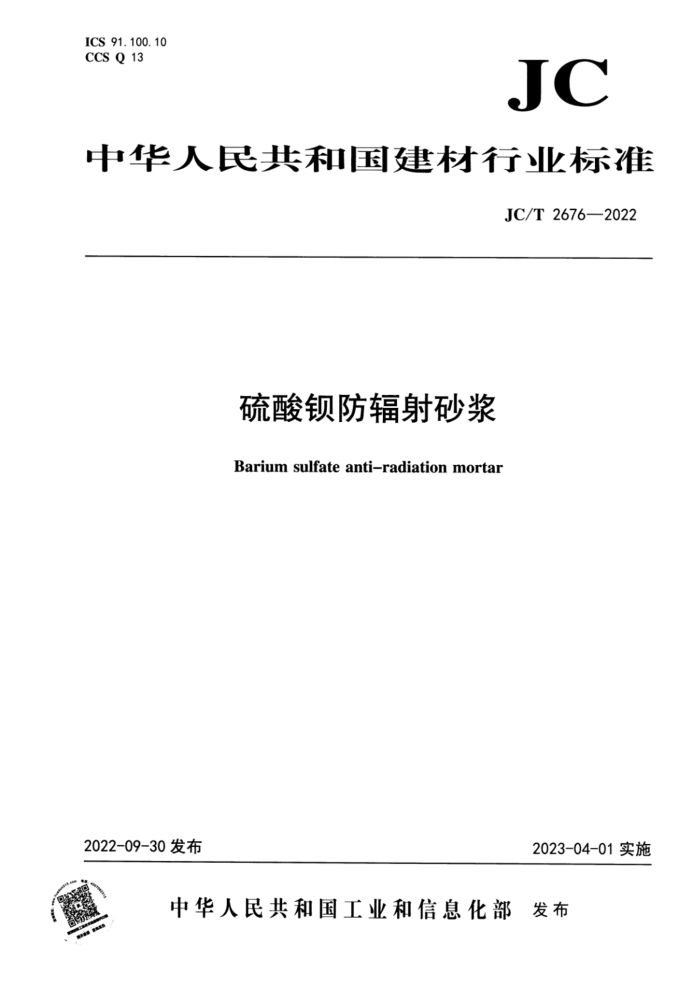

ICS 91.100.10 CCS Q 13
JC
中华人民共和国建材行业标准
JC/T 2676—2022
硫酸钡防辐射砂浆
Barium sulfate anti-radiation mortar
2022-09-30发布
2023-04-01实施
中华人民共和国工业和信息化部 发布 JC/T2676—2022
前 言
本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任本文件由中国建筑材料联合会提出。 本文件由全国水泥制品标准化技术委员会(SAC/TC197)归口。 本文件起草单位：中国建材检验认证集团安徽有限公司、山东大华医特环保工程有限公司、广东路
遥医特工程有限公司、石家庄居里辐射防护有限公司、中国疾病预防控制中心辐射防护与核安全医学所、 安徽省环境工程评估中心、安徽省辐射环境监督站、安徽建筑大学、安徽省生态环境厅、合肥市生态环境局、广西壮族自治区辐射环境监督管理站、合肥市散装水泥管理中心。
本文件主要起草人：陶宗硕、张庆召、赵鹏、欧彦彤、董帮艳、刘开伟、张永贵、饶凌云、陈传凯、 王光银、余学飞、张庭德、杨森、杜中、陆洋、曹超平、许明发、孙道胜、葛文彬、侯长松、孙鹏、张书民、谢萌、王祖润、叶露露、王波、熊丰、丁开见、陈晓静。
本文件为首次发布。
I JC/T2676—2022
硫酸锁防辐射砂浆
1范围
本文件规定了硫酸钡防辐射砂浆的分类和标记、原材料、要求、试验方法、检验规则以及包装、标志、运输和贮存。
本文件适用于屏蔽X射线、射线所使用的重晶石干混砂浆。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB175通用硅酸盐水泥 GB/T1596—2017用于水泥和混凝土中的粉煤灰 GB/T 7019 纤维水泥制品试验方法 GB6566 6建筑材料放射性核素限量 GB 8076 混凝土外加剂 GB/T 14684 建设用砂 GB/T 17671 水泥胶砂强度检验方法（ISO法） GB/T 20473 建筑保温砂浆 BB/T 0065 干混砂浆包装袋 JC/T1021.7非金属矿物和岩石化学分析方法 云第7部分：重晶石矿化学分析方法 JC/T1024 4墙体饰面砂浆 JG/T 291 建筑用砌筑和抹灰干混砂浆 JGJ/T70 建筑砂浆基本性能试验方法标准 YY/T0292.1一2020医用诊断X射线辐射防护器具第1部分：材料衰减性能的测定
3术语和定义
YY/T0292.1-2020界定的以及下列术语和定义适用于本文件。
3. 1
硫酸钡防辐射砂浆bariumsulfateanti-radiationmortar 主要由重晶石砂、胶凝材料和外加剂等组成，用于屏蔽X射线、射线的干混砂浆。
4分类和标记
4.1分类
按其防护效果，分为I型、II型和I型。产品代号为LFS。
1 JC/T2676—2022
4.2标记
按产品名称、防护效果、比铅当量、文件编号的顺序编号。 示例：符合本文件，比铅当量为0.13mmPb/mm的硫酸钡防辐射砂浆，标记为：
LFSI型0.13JC/T 2676—2022
5原材料
5.1一般要求
所用原材料不应对人体、生物及环境造成有害的影响，并应符合相应标准中的规定。放射性应符合 GB6566的规定。 5.2重晶石砂
基本性能应符合GB/T14684的规定，其中不应含有粒径大于4.75mm的颗粒，石粉含量应小于 10.0%，泥块含量应小于1.0%。 5.3胶凝材料 5.3.1水泥
宜采用通用硅酸盐水泥，应符合GB175的规定。采用其他水泥时，应符合相应标准的规定。 5.3.2粉煤灰
应符合GB/T1596一2017规定的II级粉煤灰技术要求。 5.4外加剂
应符合GB8076的规定。 5.5其他材料
应符合相应标准的规定。
6要求
6.1重晶石砂中硫酸钡含量
I型应大于85%，II型应大于80%，IⅡ型应大于70%。 6.2外观质量
应均匀、干燥、无杂物、无结块。 6.3技术性能
技术性能应符合表1的规定。
2 JC/T2676—2022
表1 硫酸锁防辐射砂浆技术性能
技术指标 II 型 ≥0.10 ≥2.8 ≥5. 0 ≥0. 15 ≥70. 0 ≤0. 15 无裂纹 ≤25.0 ≤5.0
序号
项目
I型 ≥0. 12 ≥3. 0
III型 ≥0. 08 ≥2.5
比铅当量/(mmPb/mm) 干密度/(g/cm)
1 ?
立方体抗压强度拉伸粘结强度
强度(28d)/MPa
3
保水率/% 28d收缩率/% 初期干燥抗裂性
4 5 6
强度损失率/% 质量损失率/%
抗冻性“
有抗冻性要求时，应由供需双方确定冻融次数。
4
7试验方法
7.1重晶石砂中BaSO4含量
按JC/T1021.7规定的方法进行。 7.2外观质量
目测。 7.3比铅当量 7.3.1 拌合配合比
所需拌合配合比应根据生产厂商的产品使用说明书确定。若配比提供的是比值范围，应当采用其平均值。拌制拌合物时，应准确称量材料质量，称量精度为士0.5%。 7.3.2试件制备和养护 7.3.2.1 试件制备
试件的制备按JGJ/T70中规定的方法进行。制备的试件尺寸为100mmX100mm×10mm，试件数量为3块。 7.3.2.2试件养护
试件的养护按GB/T17671中规定的方法进行。养护7d后，将试件在（105土5)℃电热鼓风干燥箱中烘干至恒重（恒温3h两次称量试件的质量变化率小于0.2%），放在干燥器中冷却至环境温度。 7.3.3 比铅当量试验
3
