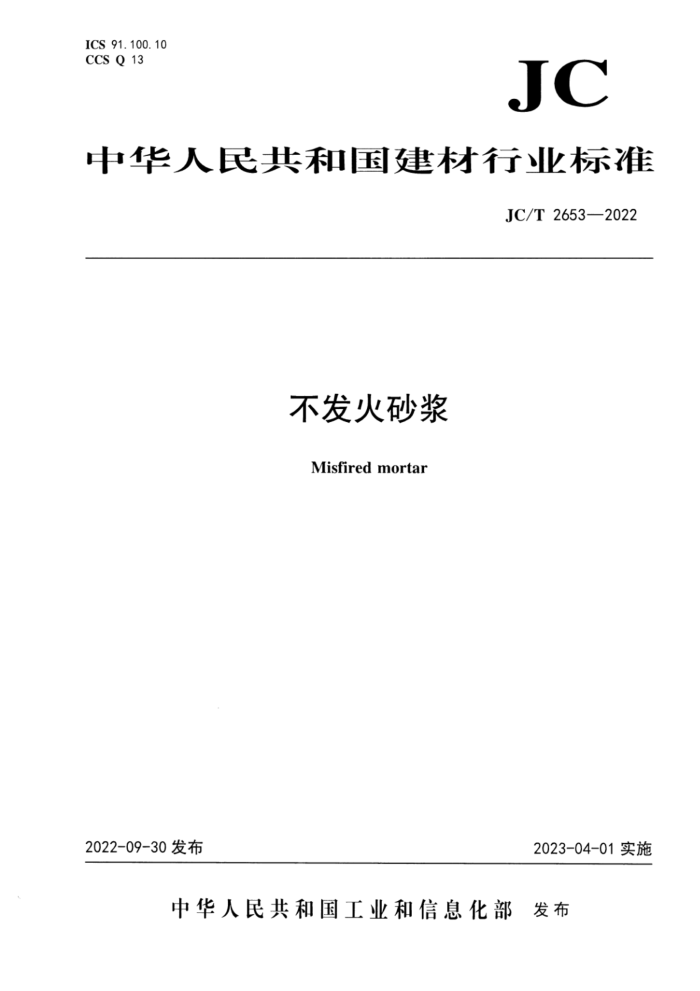

ICS 91.100.10 CCS Q 13
JC
中华人民共和国建材行业标准
JC/T 2653—2022
不发火砂浆
Misfired mortar
2022-09-30发布
2023-04-01实施
中华人民共和国工业和信息化部 发布 JC/T2653—2022
前言
本文件按照GB/T1.1一2020《标准化工作导则 第1部分：标准化文件的结构和起草规则》的规定起草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任本文件由中国建筑材料联合会提出。 本文件由建材工业综合标准化技术委员会归口。 本文件负责起草单位：建筑材料工业技术情报研究所、杭州电盾装饰材料有限公司、郑州新海洋新
型建材有限公司、中德新亚建筑材料有限公司、中建三局集团（深圳)有限公司、中建新疆建工集团第建筑工程有限公司、中铁建设集团有限公司。
本文件参加起草单位：国家工业信息安全发展研究中心、华新水泥股份有限公司、华北理工大学、广东国规检测检验中心有限公司、北京联合荣大工程材料股份有限公司、西安瑞泰新材料有限公司、中铁二十三局集团有限公司、北京安信三通防静电工程技术有限公司、阳江市大地环保建材有限公司、湖南省建筑科学研究院有限责任公司、廊坊市阳光建设工程质量检测有限公司、唐山冀东水泥股份有限公司、贵州航天建设工程有限公司、嘉华特种水泥股份有限公司、中铁城建集团第三工程有限公司、陕西澄城绿材院科技有限公司。
本文件主要起草人：马旺坤、唐明华、王冬、侯鹏飞、贾援、聂国兵、郭卫军、代涛、张朝松、车海宝、陈刚、张晓刚、刘枫、唐正湘、孙玉川、汪智勇、傅建勋、王义恒、章荣会、刘延龙、刘志刚、 许建国、梁坤跃、刘陈坤、祖卓红、梁广、王文明、缴立强、刘沛、李正凯、李英章、林燕、徐勇
本文件为首次发布。
- JC/T2653—2022
不发火砂浆
1范围
本文件规定了不发火砂浆的分类、等级和标记、技术要求、试验方法、检验规则以及标志、包装、 运输和贮存。
本文件适用于易燃易爆、易产生静电危害场所的地面、墙面用水泥基不发火砂浆。
2规范性引用文件
2
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 17671 水泥胶砂强度检验方法（ISO法） GB/T31245 5预拌砂浆术语 JC/T547—2017陶瓷砖胶粘剂 JC/T681行星式水泥胶砂搅拌机 JC/T985—2017地面用水泥基自流平砂浆 JG/T3020 混凝土试验室用振动台 JG/T3033 试验用砂浆搅拌机 JGJ/T70-2009建筑砂浆基本性能试验方法标准
3 术语和定义
GB/T31245界定的以及下列术语和定义适用于本文件。
3. 1
不发火性 misfiring 当材料与金属等坚硬物发生摩擦、冲击或冲擦等机械作用时，不产生火花（或火星）的性能。
3. 2
不发火砂浆 misfiredmortar 具有不发火性能的水泥砂浆。
分类、等级和标记
4
4.1分类
按功能分为普通型（代号C)和防静电型（代号E)两类，
4.2等级 4. 2. 1 1按抗压强度分为M20、M30、M40、M50、M60五个等级。
- JC/T2653—2022
4.2.2按抗折强度分为F4、F6、F8、F10四个等级。 4.3标记
按下列顺序进行标记：产品名称、文件编号、分类、等级。 示例1：抗压强度等级为M40，抗折强度等级为F8，防静电型的不发火砂浆标记为：
不发火砂浆JC/T26532022EM40F8
示例2：抗压强度等级为M30，普通型的不发火砂浆标记为：
不发火砂浆JC/T2653—2022CM30
5技术要求
5.1外观
产品外观应均匀、无结块。 5.2强度等级 5.2.1抗压强度等级
抗压强度等级应符合表1的要求。
表1 抗压强度等级
单位为兆帕 M60 ≥60
M20 ≥20
抗压强度等级 28d抗压强度 5.2.2 2抗折强度等级
M30 ≥30
M40 ≥40
M50 ≥50
抗折强度等级应符合表2的要求。
表2 抗折强度等级
单位为兆帕 F10 ≥10
F6 ≥6
F8 ≥8
抗折强度等级 28d抗折强度
F4 ≥4
5. 3 ：保水率
保水率应不小于88%。 5.4凝结时间
凝结时间应为3h～9h。 5.5 528d拉伸粘结强度
M20、M30的28d拉伸粘结强度应不小于0.8MPa；M40、M50、M60的28d拉伸粘结强度应不小于 1. 0 MPa。 5.628d尺寸变化率 2 JC/T2653—2022
28d尺寸变化率应不大于0.10%。 5.7抗冲击性
试件应无开裂或脱离底板。 5.8抗冻性
有抗冻要求的不发火砂浆需要进行抗冻性试验。抗冻性应符合表3的要求。
表3抗冻性要求
技术指标
冻融循环次数
地区
序号
强度损失率
质量损失率
次
%
%
夏热冬暖地区夏热冬冷地区寒冷地区严寒地区
15 25 35 50
1 2 3
≤25
≤5
4
5.9不发火性
不发火性应合格。 5.10 0防静电性能
防静电型不发火砂浆的点对点电阻应在1.0×10°Q～1.0×10°Q范围内：表面电阻应在1.0×10°Q~ 1.0×10°2范围内：体积电阻应在1.0×10°21.0×10°2范围内。
6试验方法
6. 1 一般规定 6.1.1试验条件
所有试验材料试验前应在环境温度(23土2)℃、相对湿度（50土5)%条件下放置至少24h。 6.1.2 2加水量
按生产厂家推荐的加水量，若给出一个值域范围，则采用中间值，并在各项试验中保持一致。 6.1.3试样制备 6.1.3.1抗压强度、抗折强度、保水率、28d拉伸粘结强度、28d尺寸变化率、抗冲击性、抗冻性、 不发火性试验的砂浆制备宜采用符合JC/T681要求的行星式水泥胶砂搅拌机，应按照下列步骤进行拌合(生产厂商有具体说明的除外)：
a) 将水加入搅拌锅中； b) 将干粉加入搅拌锅内低速搅拌60s； c） 高速搅拌30s；
3
