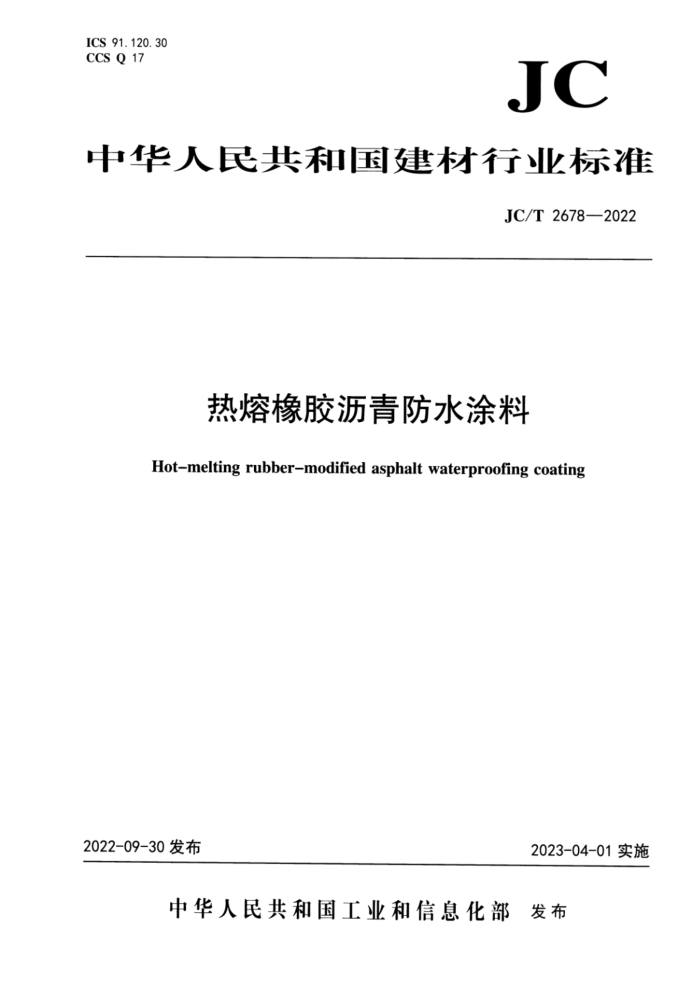

ICS 91.120.30 CCS Q 17
JC
中华人民共和国建材行业标准
JC/T 2678—2022
热熔橡胶沥青防水涂料
Hot-melting rubber-modified asphalt waterproofing coating
2022-09-30发布
2023-04-01实施
中华人民共和国工业和信息化部发布 JC/T2678—2022
前言
本文件按照GB/T1.1一2020《标准化工作导则 第1部分：标准化文件的结构和起草规则》的规定起草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。 本文件由中国建筑材料联合会提出。 本文件由全国轻质与装饰装修建筑材料标准化技术委员会(SAC/TC195)归口。 本文件负责起草单位：中国建材检验认证集团苏州有限公司、深圳市卓宝科技股份有限公司、北京
东方雨虹防水技术股份有限公司、江苏凯伦建材股份有限公司、北新禹王防水科技集团有限公司。
本文件参加起草单位：中建材苏州防水研究院有限公司、中建一局集团建设发展有限公司、北京建筑材料检验研究院股份有限公司、苏州非金属矿工业设计研究院有限公司、北京圣洁防水材料有限公司、 上海豫宏(金湖)防水科技有限公司、远大洪雨(唐山)防水材料有限公司、胜利油田大明新型建筑防水材料有限责任公司、湖北永阳材料股份有限公司、河南华瑞兴业防水科技有限公司、河南蓝翎环科防水材料有限公司、南通睿睿防水新技术开发有限公司、江苏恒顺防水材料有限公司、山东红花防水建材有限公司。
本文件主要起草人：朱志远、余奕帆、陈晓文、林旭涛、陈斌、栾淇雅、徐萌、王晓莉、詹必雄、 张惠丽、蒋继恒、胡冲、练俊飞、徐秋生、许宁、姚壮志、张陆阳、褚建军、杜昕、石九龙、孙平刚、 张广彬、刘亚洲、赵国武、苏怀武、王继飞、蒋伟民、远义广、周媛。
本文件为首次发布。
I JC/T2678—2022
热熔橡胶沥青防水涂料
1范围
本文件规定了热熔橡胶沥青防水涂料的分类和标记、要求、试验方法、检验规则以及标志、包装、 运输和贮存。
本文件适用于建设工程非外露防水用的热熔橡胶沥青防水涂料。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件。不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T267石油产品闪点与燃点测定法(开口杯法) GB/T328.9—2007建筑防水卷材试验方法第9部分：高分子防水卷材拉伸性能 GB/T3190—2008变形铝及铝合金化学成分 GB/T4508 沥青延度测定法 GB/T6682一2008分析实验室用水规格和试验方法 GB/T8928—2008固体和半固体石油沥青密度测定法 GB/T 167772008 8建筑防水涂料试验方法 GB18242—2008弹性体改性沥青防水卷材 GB/T23446—2009喷涂聚脲防水涂料 JC1066一2008建筑防水涂料中有害物质限量 JC/T1068一2008坡屋面用防水材料自粘聚合物沥青防水垫层 JTGE20一2011公路工程沥青及沥青混合料试验规程 NB/SH/T0737—2014沥青弹性恢复测定法延度仪法
3术语和定义
下列术语和定义适用于本文件。
3. 1
热熔橡胶沥青防水涂料 hot-meltingrubber-modifiedasphaltwaterproofingcoating 以橡胶、石油沥青为主要组分，加入助剂混合制成，采用热熔施工、冷却成膜的弹性防水涂料。
4 分类和标记
4.1分类
产品按应用部位分为： —H类：用于平面部位；一V类：用于立面和平面部位。
1 JC/T2678—2022 4. 2 标记
产品按名称、本文件编号、分类的顺序标记，示例：符合本文件的立面用热熔橡胶沥青防水涂料标记为：
热熔橡胶沥青防水涂料JC/T2678—2022V
5 要求
5.1 1外观
产品常温下应为黑色块状物； 熔融后应均匀、无结块。 5. 2 物理力学性能
产品物理力学性能应符合表1的规定。
表1 物理力学性能
技术指标
序号 1 2 3 4 5 6 7 8 9 10
项目闪点/℃ 固体含量/% 密度/(g/cm) 黏度/mPa·s 耐热性低温柔性不透水性粘结强度/MPa
H类
V类
≥230 ≥98 标称值土0.1 140℃，≤10000
75℃， 无滑动、流消、 90℃， 无滑动、流消、
滴落
滴落
-20℃，无裂纹 0.2MPa，120min，不透水
≥0. 15 ≥800 ≥800
断裂伸长率/% 断裂伸长率/% 低温柔性
拉伸性能
热老化
-18℃，无裂纹无裂纹、无起泡
外观断裂伸长率/%
酸处理 (2%H,SO4溶液）
11
≥800 无裂纹、无起泡
外观断裂伸长率/%
碱处理
12 [0.1%NaOH+饱和Ca(OH)2溶液]
≥800 无裂纹、无起泡
外观断裂伸长率/%
盐处理 (3%NaCI溶液)
13 14
≥800 无渗水
自愈性
2 JC/T2678—2022
表1(续)
技术指标
项目
序号
H类
V类
≤2 ≥85 ≤0. 20
15 16 17 18 19 卷材与卷材剥离强度/(N/mm）
渗油性/张弹性恢复率/% 吸水率/%
无裂纹、无起泡
耐水性
≥1. 0 ≥0.8
无处理热老化
90℃，无滑移、流挂
20 5. 3 挥发性有机化合物(VOC)
与卷材复合的抗滑移性/mm
产品挥发性有机化合物(VOC)含量不超过30g/L。
试验方法
6
6.1 标准试验条件
标准试验条件：温度（23土2)℃。 试验前样品和所用试验器具应在标准试验条件下放置至少24h。
6.2试验设备 6.2.1拉力试验机：试验荷载在量程的15%～85%之间。示值精度不低于1%，伸长范围大于500mm 6.2.2低温冰柜：能达到-20℃，控温精度土2℃。 6.2.3电热鼓风于燥箱：控温精度士2℃。 6.2.4不透水仪：压力0.1MPa～0.4MPa，精度2.5级，3个七孔透水盘，内径92mm。 6.2.5天平：精度为0.1mg。 6.2.6 延度仪：应符合GB/T4508的规定。 6.2.7 铝板：化学成分应符合GB/T3190一2008表1中6060#或6063#的规定。 6.2.8压辊：质量为2kg，宽度50mm~60mm。 6.2.9电炉或电加热套。 6.3i 试件制备
使用电炉或电加热套，将试样按生产商要求加热熔化后进行制备。在制备涂膜时，将熔化后的试样倒在涂有不与产品发生反应的隔离剂或垫有隔离膜、隔离纸的光滑平板上，一次性刮平或压平，将膜片厚度控制为(2.0士0.2)mm，在标准试验条件下养护24h后脱模。将膜片裁切成试件，试件形状及数量见表2。
3
