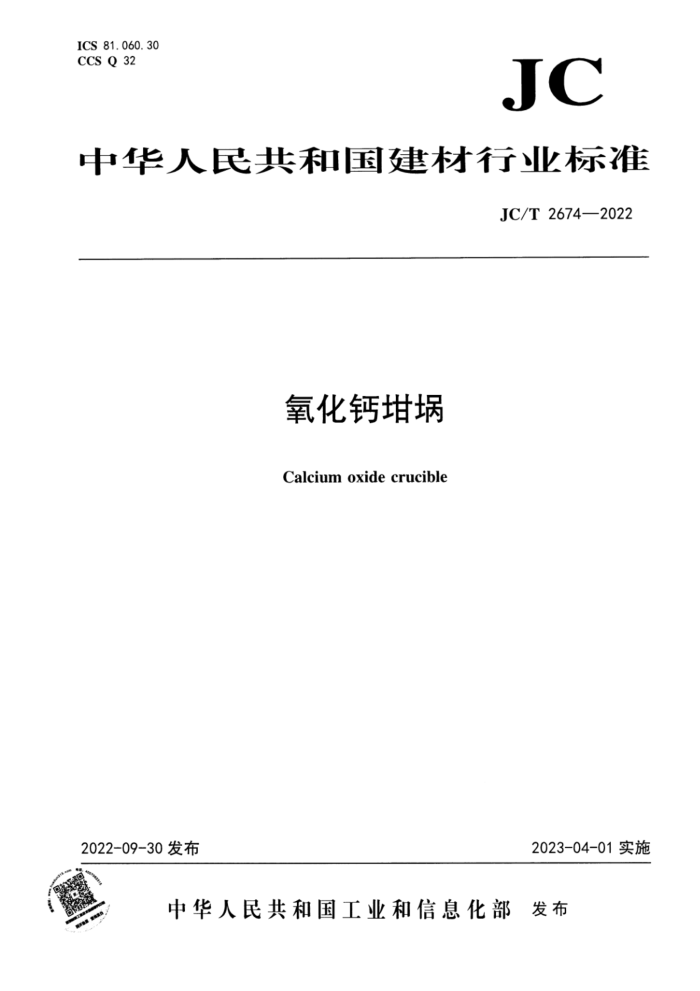

ICS 81.060.30 CCS Q32
JC
中华人民共和国建材行业标准
JC/T 2674—2022
氧化钙
Calciumoxidecrucible
2023-04-01实施
2022-09-30发布
中华人民共和国工业和信息化部 发布 中华 人民 共 和 国建材行业标准
氧化钙埚 JC/T2674—2022
.
中国建材工业出版社出版建筑材料1业技术监督研究中心
(原国家建筑材料T业局标准化研究所)发行新华书店北京发行所发行各地新华书店经售
北京市青云兴业印刷有限公司版权所有不得翻印
.
开本880mmx1230mm1/16 印张0.5 字数12千字
2023年2月第一版2023年2月第一次印刷
印数：1—800册定价：19.00元
书号：155160·3509
* 编号：1626
网址：www.standardenjc.com 电话：(010)51164708 地址：北京朝阳区管庄东里建材大院北楼 邮编：100024
本标准如出现印装质量问题，由发行部负责调换 JC/T2674—2022
前言
本文件按照GB/T1.1一2020《标准化工作导则 第1部分：标准化文件的结构和起草规则》的规定起草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任，本文件由中国建筑材料联合会提出。 本文件由全国工业陶瓷标准化技术委员会(SAC/TC194)归口。 本文件起草单位：山东亚赛陶瓷科技有限公司、中国科学院金属研究所、山东理工大学、金刚新材
料股份有限公司。
本文件主要起草人：孙海滨、张振昊、刘奎、张玉军、马颖澈、高明、李其松、查向东、王晋槐、 郭学。
本文件为首次发布。
- JC/T2674—2022
氧化钙埚
1范围
本文件规定了氧化钙埚的要求、试验方法、检验规则以及标签、包装、运输和贮存。 本文件适用于冶金、冶炼行业的氧化钙埚。其他行业也可参考使用。
规范性引用文件
2
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件：不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T 191 包装储运图示标志 GB/T5989 耐火材料荷重软化温度测试方法 法示差升温法 GB/T 8489 精细陶瓷压缩强度试验方法 GB/T25995 精细陶瓷密度和显气孔率试验方法 HG/T4205 工业氧化钙 JC/T2067 太阳能多晶硅用熔融石英陶瓷
3术语和定义
本文件没有需要界定的术语和定义。
4要求
4.1外观要求
产品外观要求应符合表1的规定。
表1外观要求
项目裂纹崩口斑点
指标
应无肉眼可见的裂纹
崩口尺寸<5m，且每个产品不能多于两处崩口
底部：应无可见斑点其他地方：斑点尺寸<1
4.2尺寸偏差
产品的尺寸偏差应符合表2的规定。
1 JC/T2674—2022
表2 尺寸偏差
相对于公称尺寸的允许误差
项目埚外径高度埚壁原侧壁弯曲
±2% ±1% ± 10% ± 4 mm
注：用户另有要求时，！ 以双方确认的图纸要求为准。 4.3 理化性能
产品的理化性能应符合表3的规定。
表3 产品的理化性能
指标 ≥97.5 ≥2.7 ≥55 ≥50 ≥1 580
项目氧化钙质量分数/% 体积密度/（g/cm）耐压强度/MPa 热震后残余耐压强度/MPa
荷重软化温度（载荷为0.2MPa)/C
水化增重率≤6%
抗水化性
试验方法 5. 1 外观检查
5
采用目视法结合精度为0.02mm的游标卡尺， 5. 2 尺寸偏差
用符合精度的量具，按照JC/T2067规定的方法测定 5. 3 氧化钙质量分数
按照HG/T4205规定的方法测定。 5.4 体积密度
按照GB/T25995规定的方法，以煤油为介质，测定试样的体积密度。试样采用相同生产工艺同批号原料制成。 5.5耐压强度
2
