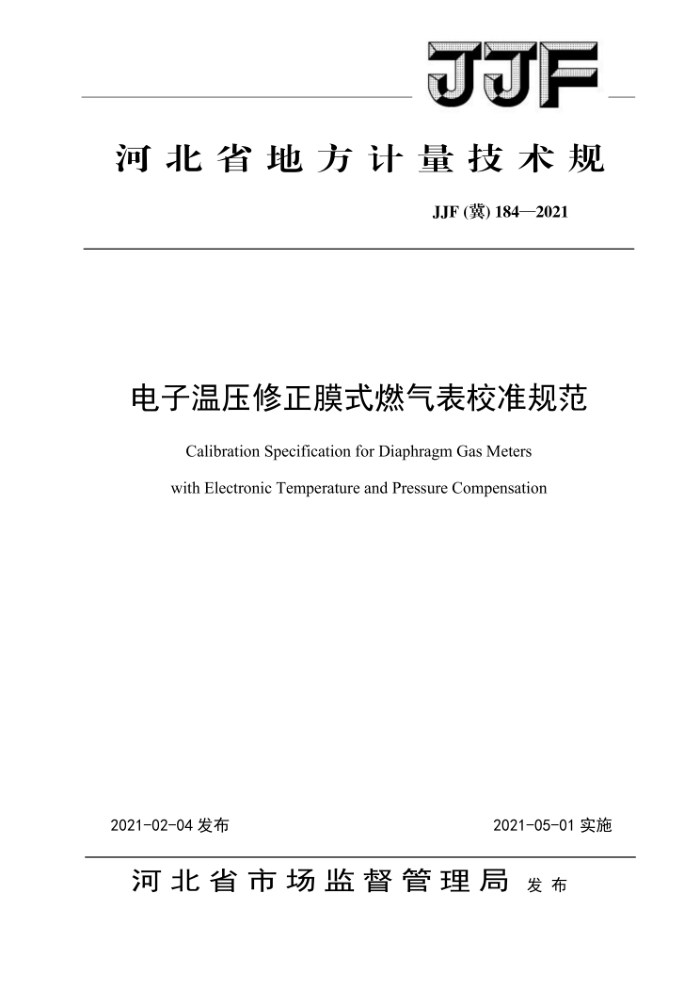

J
河北省地方计量技术规
JJF (冀)184—2021
电子温压修正膜式燃气表校准规范
Calibration Specification for Diaphragm Gas Meters with Electronic Temperature and Pressure Compensation
2021-02-04发布
2021-05-01实施
河北省市场监督管理局 发布 JUF(翼）1842021
电子温压修正膜式燃气表
校准规范
JJF（冀）184-2021
Calibration Specification for Diaphragm Gas Meters
with Electronic Temperature and Pressure Compensation
归口单位： 河北省市场监督管理局主要起草单位： 河北省计量监督检测研究院参加起草单位： 河北大学
河北华通燃气设备有限公司上海真兰仪表科技股份有限公司浙江威星智能仪表股份有限公司辽宁航宇星物联仪表科技有限公司廊坊新奥燃气设备有限公司中燃宏洁河北新能源有限公司石家庄新奥燃气有限公司
本规范委托河北省计量监督检测研究院负责解释 JJF(冀)184—2021
本规范主要起草人
张大鹏 河北省计量监督检测研究院陈世砚 河北省计量监督检测研究院回吉 河北省计量监督检测研究院张帅星 河北省计量监督检测研究院
参加起草人：
赵宁 河北大学徐荣华 河北华通燃气设备有限公司任海军 上海真兰仪表科技股份有限公司姚振华 浙江威屋智能仪表股份有限公司程波 辽宁航宇星物联仪表科技有限公司杨文峰 廊坊新奥燃气设备有限公司李欢 中燃宏洁河北新能源有限公司赵军霞 石家庄新奥燃气有限公司 JJF184(冀)-2021
目
录
引 言 1 范围. 2 引用文件 3术语和计量单位 3.1术语. 3.2计量单位 4概述... 4.1 原理.. 4.2 组成结构. 4.3用途... 5计量特性 5.1基表的计量性能 5.2 压力示值. 5.3 温度示值 6 校准条件.. 6.1 环境条件， 6.2 标准装置， 6.3 配套设备 7 校准项目和校准方法 7.1 校准项目. 7.2 校准方法， 8 校准结果表达.
II 4 .4 X
2
.6
..错误！未定义书签。
11
复校时间间隔.. 附录A. 附录B..... 附录C.. 附录D
9 JJF184(冀)-2021
引言
GB/T19205—2008规定了天然气应在标准参比条件下进行计量交接，目前我省气代煤工程大量使
用了带有温压修正功能的膜式燃气表，因此，制定电子温压修正膜式燃气表校准规范。
本规范按照JJF1071—2010《国家计量校准规范编写规则》编写。 本规范以GB/T6968—2019《膜式燃气表》、GB/T32201—2015《气体流量计》、JJG874—2007温
度指示控制仪、JG860-2015《压力传感器(静态)》和T/CGAS011一2020《电子温压修正膜式燃气表》 中国城市燃气协会团体标准为主要技术依据。在JJG577一2012《膜式燃气表》检定方法的基础上增加工作温度、工作压力条件下温度、压力的校准和基准条件下流量的校准。
本规范为首次制订。
ⅡI JJF(冀)184—2021
电子温压修正膜式燃气表校准规范
1范围
本规范适用于带有电子温压修正或电子温度修正、电子压力修正功能并能显示实时温度、压力值，且符合（-10～+40）℃温度适应性要求，显示基准条件下或标准温度、标准大气压力条件下燃气累积流量的膜式燃气表（以下简称“燃气表"）的校准。 2 引用文件
JJG577—2012膜式燃气表 JF1001—2011通用计量术语及定义 JF10042004流量计量名词术语及定义 GB/T6968—2019膜式燃气表 GB/T19205—2008天然气标准参比条件 GB/T28848—2012智能气体流量计 GB/T32201—2015气体流量计 GB/T36242—2018燃气流量计体积修正仪 T/CGAS011—2020电子温压修正膜式燃气表 JG8742007温度指示控制仪 JJG860-2015《压力传感器（静态）》 凡是注日期的引用文件，仅注日期的版本适用本规范凡是不注日期的引用文件，其最新版本（包
括所有的修改单）适用于本规范。 3 术语和计量单位
3.1术语 3.1.1基表referencemeter 具有基础计量功能、直接显示用气量工况数据的膜式燃气表。 3.1.2电子温压修正膜式燃气表diaphragmgasmeterswithelectronictemperatureandpressure compensation
基表上加装电子式温度、压力传感器和积算器等部件，具有将工作条件下的体积流量转换成基准条件下的体积流量的燃气计量仪表，根据气体体积修正方式分为以下三种：
a）带气体温度压力修正装置的燃气表： b）带气体压力修正装置的燃气表； c）带气体温度修正装置的燃气表。
3.1.3积算器calculator
用于接收燃气表流量传感器、温度传感器和压力传感器等信号并进行处理的电子设备。 3.1.4温度传感器temperaturesensor
燃气表中用于采集燃气温度信号的电子部件（或电子元件）。 3.1.5压力传感器pressuresensor
1 JJF184(冀)-2021
燃气表中用于采集燃气压力信号的电子部件（或电子元件）。 3.1.6计数器counter
用于显示和存储燃气工作条件和基准条件体积等数据参数的组件。计数器分为电子计数器（含处理器和液晶屏等）和机械计数器。电子计数器可以显示累积量、温度、压力、剩余气量和金额等数据参数。 3.1.7 附加装置additionaldevice
在基表上加装可以实现相应功能，但不影响燃气表计量性能的装置。
3.1.8工作条件operatingconditions
在校准气体体积时，被校气体的实际条件（如被校气体的温度和压力）。
3.1.9基准条件baseconditions
进行气体体积转换的规定条件，根据气体体积修正方式分为以下三种： a）带气体温度压力修正装置燃气表的基准条件：标准温度为293.15K（20℃）和标准大气压力为
101325Pa;
b）带气体温度修正装置燃气表的标准条件：标准温度为293.15K（20℃） c）带气体压力修正装置燃气表的标准条件：标准大气压力101325Pa。
3.1.10极限温度limittemperature
燃气表生产企业标称温度修正范围的最大值和最小值。 3.1.11极限压力limitpressure
燃气表生产企业标称压力修正范围的最大值和最小值。 3.1.12工作模式operatingmode
获取燃气体积量的校准方法，分为用户模式和检测模式。
3.1.13温度适应性temperatureadaptability
燃气表在给定温度范围内保持体积计量性能的能力。
3.2计量单位measurementunit
累积流量单位：立方米，符号m3；升，符号L。 瞬时流量单位：立方米每小时，符号m3/h。 压力单位：帕斯卡，符号Pa；千帕，符号kPa。 温度单位：开尔文，符号K；摄氏度，符号℃。
4 概述 4.1原理
燃气表工作原理是：将基表计量的工作条件下体积量，通过加装的温度、压力传感器，或温度传
感器或压力传感器，将工作条件下体积量修正到基准温度压力条件下的体积量，或基准温度下的体积量，或基准压力下的体积量，其修正公式分别如式（1）～（3）所示：
0.=套××0.
(1)
T~P
式中： b一—基准条件下的累积体积，立方米（m3）；
2
