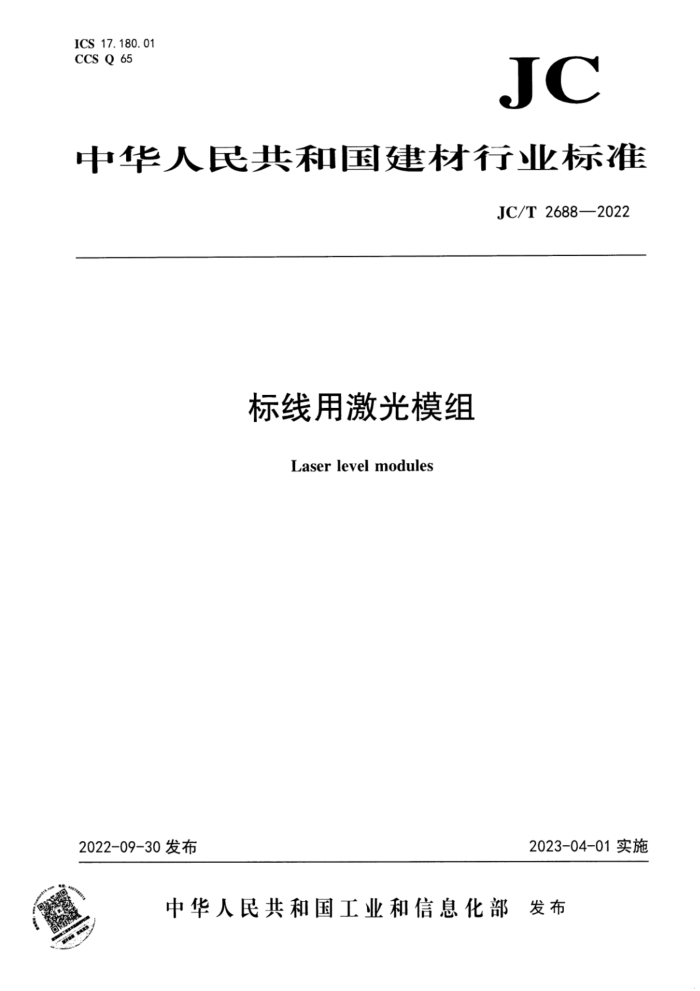

ICS 17.180. 01 CCS Q 65
JC
中华人民共和国建材行业标准
JC/T 2688—2022
标线用激光模组
Laser level modules
2023-04-01实施
2022-09-30发布
中华人民共和国工业和信息化部发布 中 华人民共和 国建 材行业标 准
标线用激光模组 JC/T 2688—2022
.
中国建材工业出版社出版建筑材料I业技术监督研究中心
（原国家建筑材料I"业局标准化研究所)发行新华书店北京发行所发行各地新华书店经售
北京市青云兴业印刷有限公司版权所有不得翻印
.
开本880mmx1230mm1/16印张1字数28千字 2023年3月第一版2023年3月第一次印刷
印数：1—800册定价：27.00元
书号：155160·3523
* 编号：1640
网址：www.standardenjc.com 电话：(010)51164708 地址：北京朝阳区管庄东里建材大院北楼 邮编：100024
本标准如出现印装质量问题，由发行部负责调换 JC/T2688—2022
前 言
本文件按照GB/T1.1一2020《标准化工作导则 」第1部分：标准化文件的结构和起草规则》的规定起草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任，本文件由中国建筑材料联合会提出。 本文件由全国人工晶体标准化技术委员会(SAC/TC461)归口。 本文件起草单位：青岛镭视光电科技有限公司、启东纵横光电科技有限公司、扬州威凯莱光电仪器
有限公司、青岛镭创光电技术有限公司。
本文件主要起草人：黄强、韩学坤、元玉凯、杨乃奎、杨银涛、蒋海洋。 本文件为首次发布。 JC/T2688—2022
标线用激光模组
1范围
本文件规定了标线用激光模组（简称模组）的技术要求、测试方法、检验规则以及标志、包装、运输和贮存。
本文件适用于线形标线用模组。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件：不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191包装储运图示标志 GB/T2828.1计数抽样检验程序第1部分：按接收质量限（AQL)检索的逐批检验抽样计划 GB7247.1激光产品的安全第1部分：设备分类、要求 GB/T10320 激光设备和设施的电气安全 GB/T15313 激光术语
3术语与定义
GB/T15313界定的以及下列术语和定义适用于本文件。
3. 1
线功率linepower 单位时间内透过模组棒镜输出的全部光能量。
3. 2
线宽度linewidth 模组出光垂直投射到平面上呈现的可见线状光斑宽度，以能量峰值的1/e"为界限。
3. 3
扇形角 角sectorangle 平面形状激光束的最大发散角（以能量峰值的1/e"为界限)，见图1。
3
标引序号说明： 1——扇形角； 2一—平面形状激光光束； 3——激光源。
图1扇形角示意图 JC/T2688—2022 3. 4
弯曲度 linecurvature 在扇形角范围内模组发出的光束直线位置差异量的极大值。
3. 5
温度线漂移 pointingstabilityovertemp 规定温度范围内，受温度条件变化影响激光标线的线中心位置变化量。
3. 6
线亮度对称性 lightintensitysymmetry 距模组中心亮斑左右同等距离的激光辐照度差异，用比值来表示。
3. 7
线功率计linepowermeter 具有能够穿过线模组中心亮斑探测器的功率计。
4技术要求
4.1外观质量
模组的外观质量应符合以下规定：
模组的外表面应处理干净，不应有锈蚀迹，不应有外观损伤及其他影响外观或使用性能的缺陷： b) 模组外表面处理层不应有漆脱落、损伤、划痕等；
a)
模组的引出端应牢固、可靠、无松动现象； d) 模组产品标识应牢固、清晰。
c)
4. 2 机械性能
模组的机械性能应符合以下规定： a) 模组整体的结构应当牢固、机械性能可靠： b) 模组紧固件与紧固件部分的支撑面应紧密接触，不应松动或错位： c) 密封于固定部件间隙间的密封胶或密封圈应完好无损。
4. 3 ：性能参数
性能参数应符合表1的规定。
表1 性能参数要求
指标 2mW~5mW ≤3mm ≥120° ≤0. 5 mm ≥0. 9 ≤1 mm
测试条件使用线功率计 5m位置处
项目线功率线宽度扇形角弯曲度线亮度对称性温度线漂移
-
5m位置处小值比人值
-20℃~50℃范围内，5m位置处
