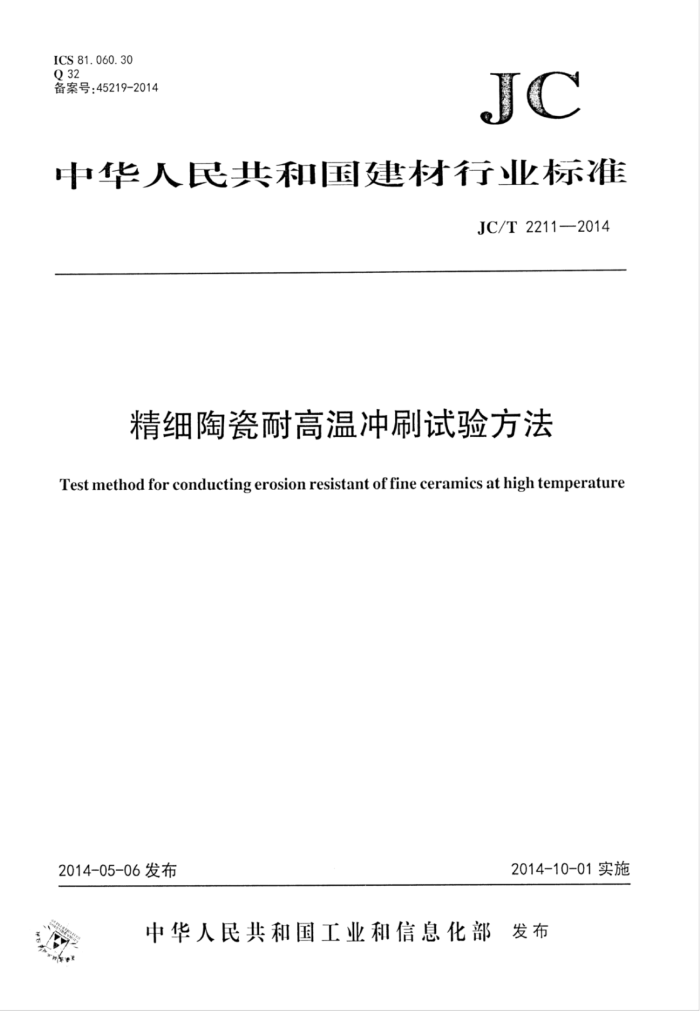

ICS 81. 060.30 Q 32 备案号：45219-2014
JC
中华人民共和国建材行业标准
JC/T2211—2014
精细陶瓷耐高温冲刷试验方法
Test method for conducting erosion resistant of fine ceramics at high temperature
2014-10-01实施
2014-05-06发布
中华人民共和国工业和信息化部发布 中华人民 共和国建材行 业标 准精细陶瓷耐高温冲刷试验方法
JC/T 2211—2014
*
中国建材工业出版社出版建筑材料工业技术监督研究中心
(原国家建筑材料工业局标准化研究所)发行新华书店北京发行所发行各地新华书店经售
地矿经研院印刷厂印刷版权所有不得翻印
*
开本880x1230 1/16 印张0.5 字数12千 2014年7月第一版 2014年7月第一次印刷
印数1—800定价16.00元
书号：155160·417
* 编号：0961
网址:www.standlarlenjc.com 电话：(010)51164708 地址：北京朝阳区管庄东里建材大院北楼邮编：100024 本标准如出现印装质量问题，山发行部负责调换。 JC/T2211—2014
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国建筑材料联合会提出。 本标准由全国工业陶瓷标准化技术委员会(SAC/TC194)归口。 本标准起草单位：潍坊华美精细技术陶瓷有限公司、中国钢研科技集团有限公司。 本标准主要起草人：王明峰、姜刚、任卫、石威、张贞贞、张瑞勇、周国伟。 本标准为首次发布。
- JC/T2211—2014
精细陶瓷耐高温冲刷试验方法
1范围
本标准规定了精细陶瓷在高温条件（600℃）下耐冲刷性能试验方法的术语和定义、试验原理、冲剧试验设备、试样、试验方法、数据处理和计算以及试验报告。
本标准适用精细陶瓷耐高温冲刷性能的检测，其他高硬度的材料耐高温冲刷性能也可参照此方法。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T1031产品几何技术规范(GPS)表面结构轮廊法表面粗糙度参数及其数值 GB/T17671一1999水泥胶砂强度检验方法(ISO法)
3术语和定义
下列术语和定义适用于本文件。
3. 1
冲刷 Jerosion 固体表面由于与流体介质（多组分流体、液体或固体颗粒)的机械相互作用，逐渐损失原有材料的
过程。 3. 2
冲刷磨损指数 theimpingementabrasionindex 在本标准规定的试验条件下，按试验流程，试样在规定的试验时间内的冲刷失重量与标准试样在规
定时间里的冲刷失重量的比值。
4试验原理
试样置于密闭冲刷试验设备中的样品台上，磨粒经磨粒管、压缩空气气流经气管同时进入冲刷枪体后，磨粒在压缩空气的带动下由冲刷枪体喷管喷出，含磨粒的气流冲击试样表面。在相同试验条件下，与标准试样冲刷失重相比，得出被测试样的冲刷磨损指数。
5冲刷试验设备
5.1示意图
冲刷试验设备示意图如图1。
1 JC/T2211—2014
磨粒管 观察孔
气管
热电偶
加热炉
冲刷枪体
冲刷室
试样台
试样
图1冲刷试验设备示意图
5.2使用温度
冲刷试验设备在（700土5)℃性能稳定。 5.3冲刷角度
冲刷枪体与样品台垂直或呈一定角度，以一定的角度对试样表面进行冲刷。 5.4标准试样 5.4.1标准试样用1Cr18Ni9Ti不锈钢制作。 5.4.2标准试样为正方形片体，边长(50.0±0.2)mm、厚度（50.0±0.2)mm，表面粗糙度Ra按GB/T1031 规定不大于12.5um。所有表面的边缘尖棱倒钝。 5.5恒温干燥箱
最大使用温度300℃。 5.6干燥器
使用常规干燥器。
2
