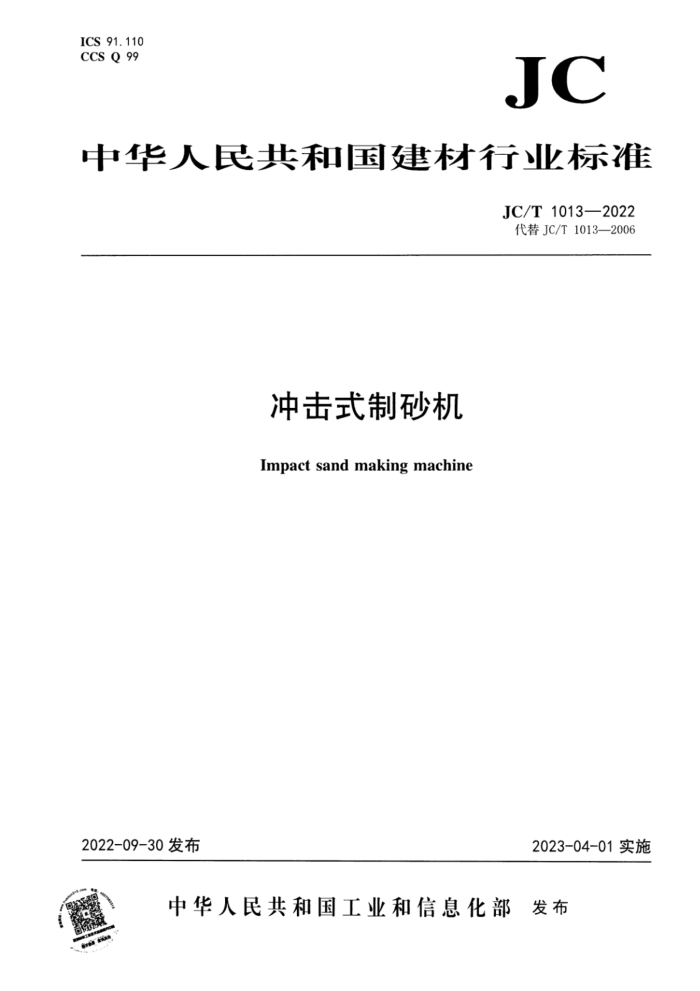

ICS 91.110 CCS Q 99
JC
中华人民共和国建材行业标准
JC/T 1013—2022 代替JC/T1013—2006
冲击式制砂机
Impact sand making machine
2022-09-30发布
2023-04-01实施
中华人民共和国工业和信息化部 3发布 JC/T1013—2022
前言
本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
本文件代替JC/T1013一2006，与JC/T1013一2006相比，除结构调整和编辑性改动外，主要技术变化如下：
a) 更改了术语和定义，保留冲击式制砂机及出砂率定义，并重新定义冲击式制砂机（见第3章，
2006年版第3章）： b) 更改了产品型式、型号表示方法，调整了基本参数表，完善了规格型号（见第4章，2006年版
的第4章)： c) 更改了部分技术要求（见第5章，2006年版的第5章）； d) 增加了对环保除尘的相关要求（见5.1.3)： e) 更改了负荷试验要求（见5.2.5，2006年版的5.8)：
f) 增加了壳体、料斗内表面应设置防护衬板要求（见5.4.2.2)： g) 增加了安装相关要求（见5.5.5)； h) 增加了转子辅助保护装置相关要求（见5.6.5)； i) 增加了电气控制相关要求（见5.7)； j) 更改了试验方法（见第6章，2006年版的第6章）： k) 更改了检验规则（见第7章，2006年版的第7章）； 1) 增加了判定规则（见7.4)； m) 更改了标志、包装、运输和贮存（见第8章，2006年版的第8章）； n) 更改了附录A（见附录A，2006年版的附录A)。 请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。 本文件由中国建筑材料联合会提出。 本文件由国家建筑材料工业机械标准化技术委员会归口。 本文件起草单位：河南黎明重工科技股份有限公司、枣庄鑫金山智能机械股份有限公司、成都大宏立机器股份有限公司、郑州一帆机械设备有限公司、中国建材机械工业协会、福建南方路面机械股份有限公司、四川会捷环保科技有限公司、广东磊蒙智能装备集团有限公司、荆州市巨鲸传动机械有限公司、 郑州三和水工机械有限公司、上海砼力人工砂装备有限公司。
本文件主要起草人：杨松科、杨聪俐、吉宏志、孙中岩、李海林、马坤展、杨猛、孙启祥、陈俊龙、 王敬鑫、张宏强、李焕、麻文东、肖湘平。
本文件所代替文件的历次版本发布情况为： —2006年首次发布为JC/T1013—2006；一一本次为第一次修订。
- JC/T1013—2022
冲击式制砂机
1范围
本文件规定了冲击式制砂机的型式、型号和基本参数、技术要求、试验方法、检验规则以及标志、 包装、运输和贮存。
本文件适用于对抗压强度不大于350MPa的各种矿石或岩石物料进行破碎的冲击式制砂机（以下简称制砂机）。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 191 包装储运图示标志 GB/T700—2006碳素结构钢 GB/T1184—1996 形状和位置公差未注公差值 GB/T1348—2019 球墨铸铁件 GB/T1804—2000 一般公差未注公差的线性和角度尺寸的公差 GB4053.1 固定式钢梯及平台安全要求第1部分：钢直梯 GB 4053.2 固定式钢梯及平台安全要求第2部分：钢斜梯 GB4053.3 固定式钢梯及平台安全要求第3部分：工业防护栏杆及钢平台 GB/T4208—2017 外壳防护等级(IP代码） GB/T5226.1一2019机械电气安全机械电气设备 客第1部分：通用技术条件 GB/T 6388 运输包装收发货标志 GB/T 8196 机械安全防护装置 固定式和活动式防护装置的设计与制造一般要求 GB/T9239.1—2006机械振动1 恒态（刚性）转子平衡品质要求第1部分：规范与平衡允差的检验 GB/T 9969 工业产品使用说明书总则 GB/T11345—2013焊缝无损检测 超声检测 技术、检测等级和评定 GB/T11352 一般工程用铸造碳钢件 GB/T13306 标牌 GB/T 14408 一般工程与结构用低合金钢铸件 GB/T16754—2021 机械安全急停功能设计原则 GB/T17248.3声学机器和设备发射的噪声采用近似环境修正测定工作位置和其他指定位置
的发射声压级
GB 18452 破碎设备 安全要求 GB/T19804一2005焊接结构的一般尺寸公差和形位公差 GB/T29712一2013焊缝无损检测超声检测验收等级 JB/T5000.15—2007 重型机械通用技术条件 ：第15部分：锻钢件无损检测 JC/T1013—2022
JB/T6396一2006大型合金结构钢锻件技术条件 JC/T402—2006水泥机械涂漆防锈技术条件 JC/T406水泥机械包装技术条件 JC/T532—2007建材机械钢焊接件通用技术条件
3术语和定义
下列术语和定义适用于本文件。
3.1
冲击式制砂机impactsandmakingmachine 通过立轴传动系统驱动转子高速旋转，并对进入转子的物料进行加速、抛出，撞击到周边反击板或
石料衬上，实现物料破碎的设备。 3. 2
通过量throughput 单位时间内转子全中心通过的物料量，一般以t/h计。
3. 3
出砂率sand-dischargedrate 出料粒度不大于4.75mm的物料占所对应的通过量的百分比。
4型式、型号和基本参数
4.1型式
制砂机按破碎腔结构分为：反击板式(F表示）、不带反击板式。结构示意见图1。
1
6
2
3
4
标引序号说明： 1——进料斗： 2——转子： 3——壳体； 4—传动轴总成： 5-一一传动装置： 6——反击板。
图1制砂机结构示意图
2 JC/T1013—2022
4.2型号
制砂机的产品型号表示方法如下：
转子直径，单位为毫米(mm) 破碎腔结构代号，带反击板：F；无反击板不标注冲击式制砂机代号
示例1：符合本文件，转子直径为800mm，不带反击板的冲击式制砂机标记为：
冲击式制砂机JC/T1013-SC-800
示例2：符合本文件，转子直径为1000mm，带反击板的冲击式制砂机标记为：
冲击式制砂机JC/T1013-SCF-1000
4. 3 基本参数
制砂机的基本参数见表1。
表1 基本参数
入料粒度 出砂率（≤4.75mm） 通过量
转子转速 r/min
电机功率 kw
转子直径 mm
型号 SC-700 SCF700 SC800 SCF800 SC-900 SCF900 SCF1000 SCF1000 SC-1100 SCF-1100 SCF1200 SCF1200 SC1300 SCF1300 SC-1400 SCF1400
% ≥30 ≥35 ≥30 ≥35 ≥30 ≥35 ≥30 ≥35 ≥30 ≥35 ≥30 ≥35 ≥30 ≥35 ≥30 ≥35
t/h
mm
700
15002050
75~110
30~80
≤40
800
1250~1750 110~180
60~150
≤45
900
1150~1600 200~320
120~270
1 000
1100~1500 320~400
200~400
≤50
1 100
950~1300
440~560
290~530
≤55
1 200
850~1200
560~710
380~710
1 300
800~1100
710~900
500~900
≤60
750~1 050 800~1000
1 400
590~1080
通过量的确定以下列条件为依据：
物料的抗压强度为120MPa~150MPa： b) 物料的堆积密度>1.35t/m； c) 物料的水份含量<4%； d) 给料连续、均匀。
a)
