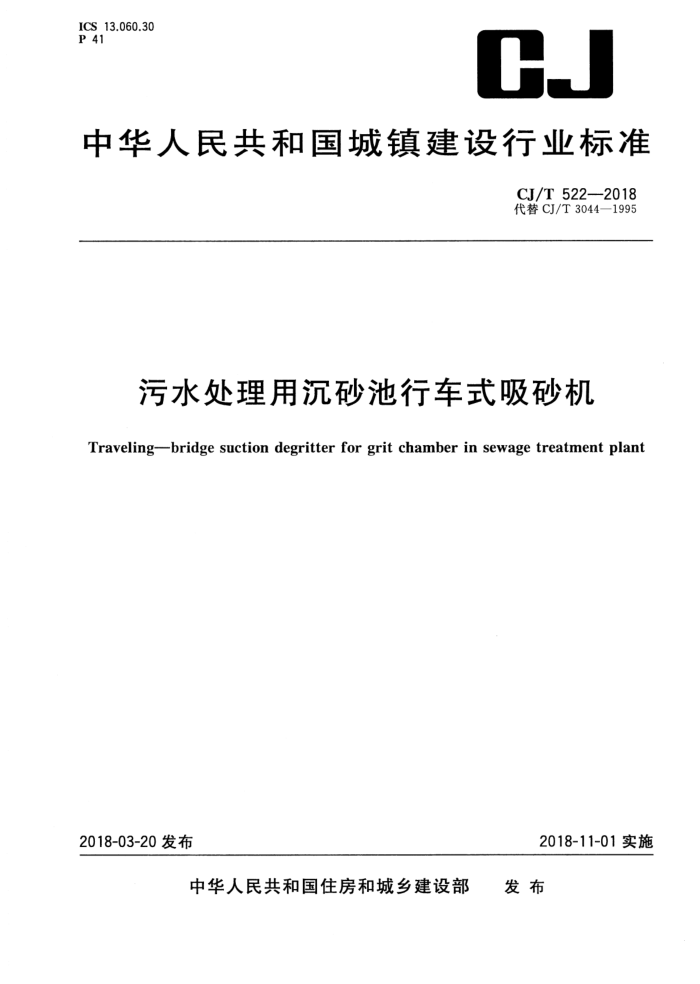

ICS_13.060.30 P 41
CJ
中华人民共和国城镇建设行业标准
CJ/T5222018 代替CJ/T3044—1995
污水处理用沉砂池行车式吸砂机
Travelingbridge suction degritter for grit chamber in sewage treatment plant
2018-11-01实施
2018-03-20发布
发布
中华人民共和国住房和城乡建设部 CJ/T 5222018
目 次
前言
范围 2 规范性引用文件 3 术语和定义 4 型式、型号和基本参数. 4.1 型式 4.2 型号 4.3 基本参数 5 一般要求 6 要求 6.1 行车 6.2 驱动装置 6.3 吸砂与气提装置 6.4 刮渣装置 6.5 集电装置 6.6 轨道 6.7 安全 6.8 涂装 6.9 整机性能试验方法 7.1 行车 7.2 驱动装置 7.3 吸砂与气提装置 7.4 刮渣装置 7.5 集电装置 7.6 轨道 7.7 安全 7.8 涂装 7.9 整机性能 8 检验规则 8.1 检验分类 8.2 出厂检验 8.3 型式检验
10
标志、包装、运输和贮存 9.1 标志· 9.2 包装 9.3 运输和贮存
9
10
10
1o CJ/T 5222018
前言
本标准按照GB/T1.1-2009给出的规则起草。 本标准代替CJ/T3044一1995《污水处理用沉砂池行车式刮砂机》，与CJ/T3044—1995相比，主要
技术变化如下：
增加了术语和定义（见3）；一增加了沉砂池行车式吸砂机的型式及示意图（见4.1)； ——增加了沉砂池行车式吸砂机的基本参数（表1)；
修改了要求中的内容（见5、6）；一增加了吸砂与气提装置的要求（见6.3)；一增加了刮渣装置的要求（见6.4)；
-增加了集电装置的要求（见6.5）； -增加了对噪声的要求（见6.9）；修改了试验方法和检验规则（见7、8）。
本标准由住房和城乡建设部标准定额研究所提出。 本标准由住房和城乡建设部市政给水排水标准化技术委员会归口。 本标准起草单位：中国市政工程华北设计研究总院有限公司、江苏天雨环保集团有限公司、南通华
新环保设备工程有限公司、无锡市通用机械厂有限公司、江苏兆盛环保股份有限公司、蓝深集团股份有限公司、金剑环保有限公司、金山环保集团有限公司、河南省城乡规划设计研究总院有限公司、浙江联池水务设备股份有限公司、浙江德安科技股份有限公司、江苏省五环水务工程有限公司。
本标准主要起草人：张德跃、王旗军、罗洪波、顾红兵、尹志强、陈斌、钱孟康、张志和、郭东良、 池文君、俞建德、李海明、赵国菁、陆斗宏、张兴斌、荣杰、许荣军、裘永丰、张建永、陈利萍、曹霞、李江、 安叙伦、赵红亚、李善庭、冯玮、孙成才、叶杨、徐扬纲。
本标准所代替标准的历次版本发布情况为：
CJ/T3044—1995。
I CJ/T522—2018
污水处理用沉砂池行车式吸砂机
1范围
本标准规定了污水处理用沉砂池行车式吸砂机（以下简称“吸砂机”)的术语和定义、型式、型号和基本参数、要求、试验方法、检验规则、标志、包装、运输和贮存。
本标准适用于污水处理工程中吸砂机的制造和检验。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T191包装储运图示标志（GB/T191—2008，ISO780：1997，MOD) GB/T755旋转电机定额和性能（GB/T755—2008，IEC60034-1:2004，IDT） GB/T3768 8声学声压法测定噪声源声功率级反射面上方采用包络测量表面的简易法
(GB/T3768—1996,eqvISO3746:1995)
GB/T3797 电气控制设备 GB4053.3 固定式钢梯及平台安全要求第3部分：工业防护栏杆及钢平台 GB/T4208 外壳防护等级（IP代码）（GB/T4208一2017，IEC60529：2001，IDT） GB/T4942.1旋转电机整体结构的防护等级（IP代码）分级（GB/T4942.1一2006，IEC60034-5：
2000,IDT)
GB5226.1 机械电气安全 机械电气设备第1部分：通用技术条件（GB5226.1一2008， IEC60204-1:2005,IDT)
GB/T8923.1涂覆涂料前钢材表面处理表面清洁度的目视评定第1部分：未涂覆过的钢材表面和全面清除原有涂层后的钢材表面的锈蚀等级和处理等级（GB/T8923.1一2011，ISO8501-1： 2007,IDT)
GB/T13306标牌 GB/T13384机电产品包装通用技术条件 GB18613中小型三相异步电动机能效限定值及能效等级 GB50205一2001钢结构工程施工质量验收规范 GB50661钢结构焊接规范 JB/T5000.12重型机械通用技术条件第12部分：涂装 JB/T6392起重机车轮 SJ20893 3不锈钢酸洗与钝化规范
3术语和定义
以下术语和定义适用于本文件。
3.1
行车式吸砂机traveling-bridgesuctiondegritten 沿池顶水平行走，排除沉砂池池底砂水混合液的设备。
1 CJ/T522—2018
3.2
行车跨度travelingbridgespan 行车运行轨道中心线之间的水平距离。
3.3
端梁轮距 end girder wheel distance 行车端梁两个行走轮的中心距。
型式、型号和基本参数
4
4.1 型式 4.1.1 吸砂机主要由行车、吸砂装置、驱动装置、刮渣装置、轨道、集电装置等组成。 4.1.2 吸砂机按吸砂方式分为泵吸式和气提式，按池型分为单格和双格。 4.1.3 单格泵吸式吸砂机结构型式示意图见图1。
4
5
水流方向
说明： 1 2 3 4 5 6 L Lt 行车跨度； B
行车；吸砂装置；驱动装置；刮渣装置；轨道；集电装置；沉砂池池宽；
端梁轮距。
图1单格泵吸式吸砂机结构型式示意图
4.1.4双格泵吸式吸砂机结构型式示意图见图2。
2
