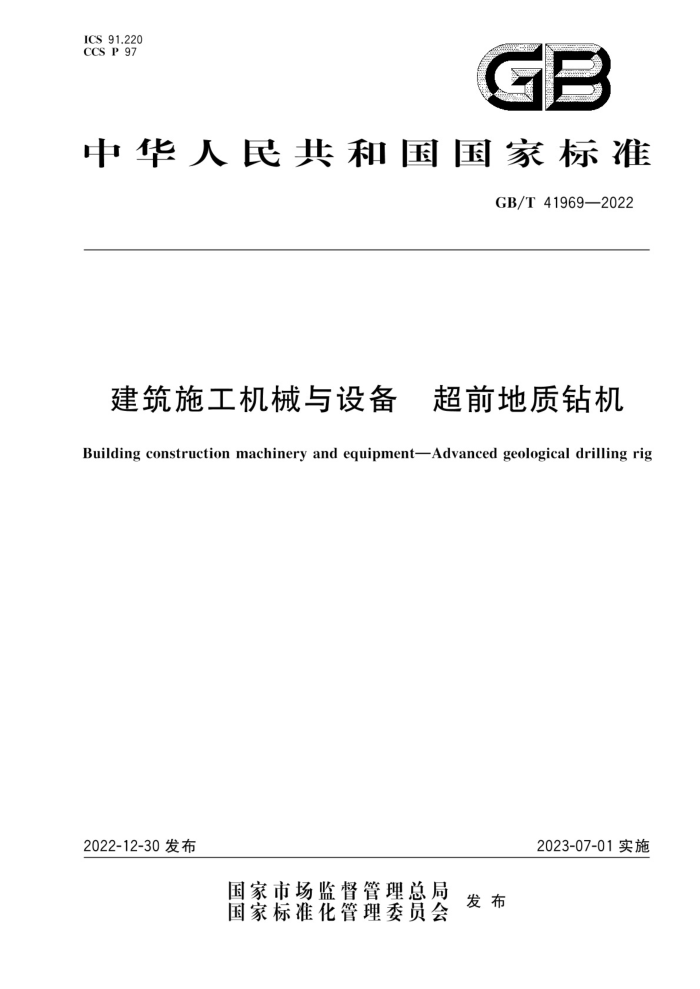

ICS91.220 CCS P 97
GB
中华人民共和国国家标准
GB/T 41969—2022
建筑施工机械与设备 超前地质钻机
Building construction machineryand equipment-Advanced geological drilling rig
2023-07-01实施
2022-12-30发布
国家市场监督管理总局
国家标准化管理委员会 发布 GB/T41969—2022
目 次
前言 1 范围 2 规范性引用文件 3 术语和定义 4 基本参数和型号 5 技术要求 6 试验方法 7 检验规则， 6
6
1
随行文件· 标志、包装、运输、贮存
13 13
附录A（资料性） 超前地质钻机试验记录表
图 1 超前地质钻机结构示意图图2 爬坡试验示意图图3 跑偏量测试示意图
X
表1 出厂检验和型式检验项目表A.1 超前地质钻机主要性能参数测试记录表表A.2 平均接地比压测试记录表表A.3 爬坡能力测试记录表表A.4 行走速度和跑偏量测试记录表表A.5 车架俯仰功能测试记录表表A.6 变幅机构回转、偏摆、臂架俯仰角度测试记录表表A.7 推进速度测试记录表表A.8 动力头性能测试记录表表A.9 水气系统测试记录表表A.10 液压油温升测试记录表表 A.11 液压系统密封性能测试记录表表A.12 液压油污染度测试记录表
11 15 15 16 16 16 17 17 17 18 18 18 19 GB/T 41969—2022
前言
本文件按照GB/T1.1一2020《标准化工作导则 第1部分：标准化文件的结构和起草规则》的规定起草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。 本文件由中国机械工业联合会提出。 本文件由全国建筑施工机械与设备标准化技术委员会（SAC/TC328)归口。 本文件起草单位：中国铁建重工集团股份有限公司、河南交院工程技术集团有限公司、四川公路桥
梁建设集团有限公司勘察设计分公司、山东大学、中铁第四勘察设计院集团有限公司、北京建筑机械化研究院有限公司、中铁十四局集团有限公司、中铁十八局集团有限公司、徐州徐工基础工程机械有限公司、中冶成都勘察研究总院有限公司、金石钻探（唐山)股份有限公司、河南交通职业技术学院
本文件主要起草人：刘飞香、麻成标、党聚涛、熊国斌、刘斌、管鸿浩、刘双、王华伟、代敬辉、李明、
廖金军、罗东林、王久全、王轩、李海清、石少帅、陈力、汪莹鹤、马肖丽、朱晓天、刘卓、李坤岐、任东兴、 田波、徐长丽。
I GB/T41969—2022
建筑施工机械与设备 超前地质钻机
1范围
本文件规定了超前地质钻机的基本参数和型号、技术要求、试验方法、检验规则、随行文件、标志、包装、运输、贮存等。
本文件适用于具有冲击、回转钻孔功能的履带式超前地质钻机的设计与制造
规范性引用文件
2
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文
件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T3766液压传动系统及其元件的通用规则和安全要求 GB/T4208一2017外壳防护等级（IP代码） GB/T5226.1 机械电气安全机械电气设备第1部分：通用技术条件 GB/T5621一2008凿岩机械与气动工具性能试验方法 GB/T7323极压锂基润滑脂 GB/T13306标牌 GB/T14039—2002 液压传动油液固体颗粒污染等级代号 GB/T 16754 机械安全急停功能设计原则 GB/T16855.1— 2018 机械安全控制系统安全相关部件第1部分：设计通则 GB/T17299 土方机械最小入口尺寸 GB/T 17489 液压颗粒污染分析从工作系统管路中提取液样 GB/T19666 阻燃和耐火电线电缆或光缆通则 GB/T19929 土方机械履带式机器制动系统的性能要求和试验方法 GB/T 20082 液压传动液体污染采用光学显微镜测定颗粒污染度的方法 GB 20178 土方机械 机器安全标签通则 GB20891 非道路移动机械用柴油机排气污染物排放限值及测量方法（中国第三、四阶段） GB/T 21153 土方机械尺寸、性能和参数的单位与测量准确度 GB26545—2011 建筑施工机械与设备钻孔设备安全规范 JB/T5943 工程机械焊接件通用技术条件 JB/T5945 工程机械装配通用技术条件 JB/T 5946 工程机械涂装通用技术条件 JB/T 5947 工程机械包装通用技术条件 JB/T10607 液压系统工作介质使用规范 ISO11500 液压传动采用遮光原理的自动颗粒计数法测定液样颗粒污染度（Hydraulicfluid
powerDetermination of the particulate contamination level of a liquid sample by automatic particle counting using the light-extinction principle)
1 GB/T41969—2022
3术语和定义
GB26545一2011界定的以及下列术语和定义适用于本文件。
3.1
超前地质钻机 advanced geological drilling rig 进行超前钻探作业具有随钻测量功能的施工设备，注1：也可用于取芯、管棚、锚固、抢险和救援等作业施工。 注2：超前钻探指向开挖工作面前方进行地质钻孔，以探明前方地质条件的勘探方法。 注3：随钻测量指超前地质钻机在钻进的同时连续采集钻孔数据并检测和分析地质信息的功能。
3.2
动力头 power head 驱动钻具回转、冲击的动力装置。
3.3
推进机构 propulsion mechanism 进给机构支承动力头并为其移动进行导向的装置。
3.4
变幅机构 luffingmechanism 支承推进机构，实现不同钻孔位置定位的装置。
3.5
名义钻孔深度 nominal drilling depth 在最小钻孔直径下，超前地质钻机所能达到的最大钻孔深度。
3.6
水平作业最大高度 maximumhorizontal operation height 动力头输出轴处于水平时，其中心与底盘底平面之间的最大距离
基本参数和型号
4
4.1 基本参数
超前地质钻机的基本参数如下：
名义钻孔深度，单位为米（m）；整机外廓尺寸（长×宽×高），单位为毫米（mm）；整机质量，单位为千克（kg）；电动机额定功率，单位为干瓦（kW)；发动机额定功率，单位为千瓦（kW)；平均接地比压，单位为千帕（kPa)；最大爬坡能力，以百分比（%)表示；行走速度，单位为千米每小时（km/h）；水平作业最大高度，单位为米（m）；变幅机构回转角度，单位为度（）；
