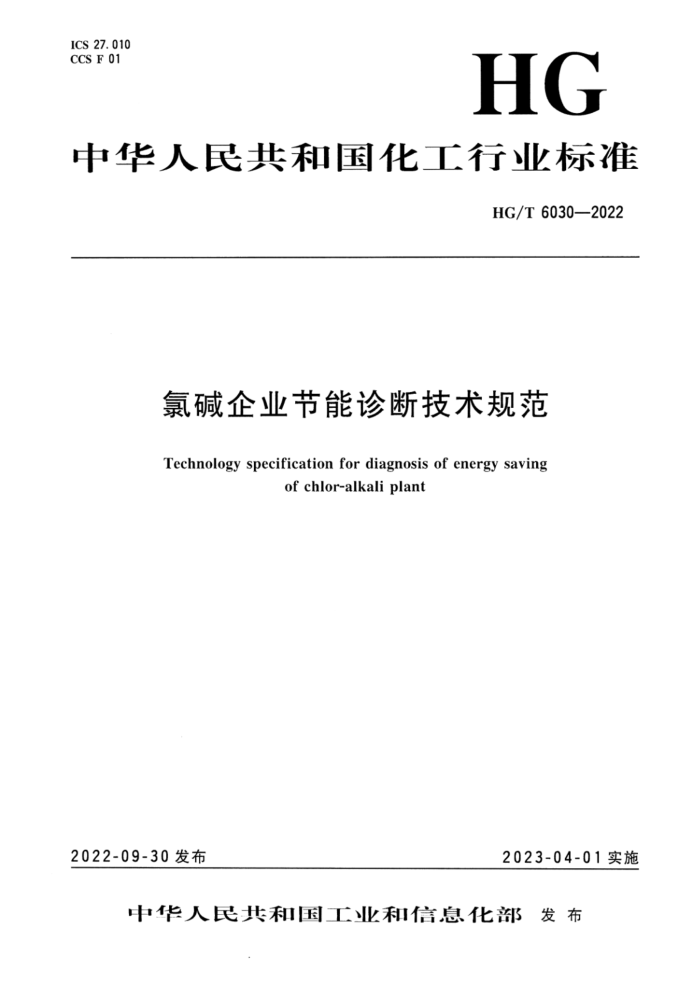

ICS 27.010 CCS F 01
HG
中华人民共和国化工行业标准
HG/T 6030—2022
氯碱企业节能诊断技术规范
Technology specification for diagnosis of energy saving
ofchlor-alkaliplant
2022-09-30发布
2023-04-01实施
中华人民共和国工业和信息化部发布 HG/T6030—2022
前言
本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。 本文件由中国石油和化学工业联合会提出并归口。 本文件起草单位：中国化工节能技术协会、中国氯碱工业协会、内蒙古鄂尔多斯电力冶金集团股
份有限公司氯碱化工分公司、中国石油和化学工业联合会、陕西金泰氯碱化工有限公司、陕西北元化工集团股份有限公司、内蒙古君正能源化工集团股份有限公司、恒信润丰科技开发（北京）有限公司、新疆中泰化学股份有限公司、新疆天业（集团）有限公司、中国昊华化工集团股份有限公司、国家节能中心、广州赛宝认证中心服务有限公司、广东省循环经济和资源综合利用协会、中国通用咨询投资有限公司、北京化工大学、北京国化石油和化工中小企业服务中心。
本标准主要起草人：周俊华、李永亮、季晓春、李素改、张培超、张鑫、边伟康、薛卫东、高万升、陈鹏、叶鹏云、崔增平、张敬宇、张天国、肖军、王璟、焦阳、周军、李建斌、辛升、李森、韦志浩、金国钢、侯明、刘国林、李红杰、程超、刘学之、马天。 HG/T6030—2022
氯碱企业节能诊断技术规范
1范围
本文件规定了氯碱企业节能诊断工作的基本原则、诊断方法、诊断要点、工作程序、报告编写要求等内容。
本文件适用于以烧碱、聚氯乙烯为主要产品的生产企业开展节能诊断活动。
2规范性引用文件
2
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 1028 工业余能资源评价方法 GB/T 2587 用能设备能量平衡通则 GB/T 2589 综合能耗计算通则 GB/T 3484 企业能量平衡通则 GB/T 3485 评价企业合理用电技术导则 GB/T 3486 评价企业合理用热技术导则 GB/T13234 用能单位节能量计算方法 GB/T16664 企业供配电系统节能监测方法 GB 17167 用能单位能源计量器具配备和管理通则 GB 21257 烧碱单位产品能源消耗限额 GB/T21367 化工企业能源计量器具配备和管理要求 GB/T 23331 能源管理体系要求及使用指南 GB/T 28749 企业能量平衡网络图绘制方法 GB/T 28750 节能量测量和验证技术通则 GB/T 28751 企业能量平衡表编制方法 GB 30527 聚氯乙烯树脂单位产品能源消耗限额
3术语和定义
3
下列术语和定义适用于本文件。
3. 1
节能诊断diagnosis of energysaving 对用能单位的用能工艺技术装备、能源利用效率、能源管理体系开展的全面检查、对比、评估的
过程，其目标是为用能单位发现用能问题、查找节能潜力、提升能效和节能管理水平提供建议和参考。
1 HG/T6030—2022
3. 2
能效标杆 energy efficiency benchmark 用能单位在某一时期选定的要达到或超越的能效水平。
4基本原则
4.1专业性原则
节能诊断实施单位应挑选合适的专业人员组成专家组并开展工作。 专家组成员的专业领域应覆盖被诊断单位的主要工艺以及热力、电气、能源计量和能源管理等诊
断工作所需专业。专家组成员应熟悉氯碱企业生产一线的实际情况，熟悉节能诊断工作的内容要求评价标准、工作流程等。
4.2系统性原则
节能诊断实施单位应对被诊断单位进行系统性诊断，涵盖其能源输人存储、输送分配、加工转换、最终使用的全过程，并进行全系统分析。
节能诊断所提出的节能措施应避免出现局部节能而全系统能耗升高的情况。 节能诊断应按工作计划有分工、有步骤地开展。 节能诊断报告宜依照规范化的框架缩制，形成完善、规范的节能降耗系统解决方案。
4.3实操性原则
节能诊断实施单位应根据被诊断单位的具体特点，提出科学、合理、具有可操作性的节能措施及建设方案、用能工艺调整意见、能源计量器具配备方案和能源管理制度完善措施等，并尽可能提出以上改进措施在氯碱行业内其他企业的应用案例与实施效果；应避免在节能诊断建议中仅做原则性、方向性的描述。
5节能诊断方法
5.1标准对照法
通过对照相关节能法律法规、政策、技术标准等，对氯碱企业的能源利用是否科学合理进行分析比对，包括能耗设备是否属于淘汰范围、有无能效提升空间、工艺路线是否先进、计量仪表配备是否完整、能源管理措施是否科学合理等。 5.2类比分析法
通过与处于同行业领先水平或能效先进水平的能效标杆进行对比，分析判断被诊断单位的能源利用是否科学合理。
类比分析法应判断所参考的类比企业能效水平是否达到国内领先或先进水平，所选用的能效标杆应具有时效性。
当采用类比分析法时，节能诊断实施单位应提供类比设施或节能措施信息，并提出有可操作性的节能措施。 5.3专家判断法
专家组应熟悉氯碱生产过程和技术，在此前提下，在采用上述两种节能诊断方法的同时，利用专
2 HG/T6030—2022
家经验、知识和技能，对被诊断单位能源利用是否科学合理进行分析判断，对企业能源利用存在的问题集中商议，充分考虑运用国内外先进技术和具体实践，提出切实可行的解决方案
6节能诊断要点
6.1一般要点 6.1.1工艺和设备 6.1.1.1梳理氯碱企业技术路线、工艺流程、产能、产量、消耗指标等基本情况，对于企业综合能耗进行计算，计算方法按照GB/T2589进行。 6.1.1.2梳理氯碱企业详细T艺流程图及物料、能量平衡表或者网络图，按照GB/T3484、GB/T 28749、GB/T28751等的相关要求进行诊断。 6.1.1.3对于氯碱企业重点耗能工艺和设备、工艺流程中高耗能.工序，按照GB/T2587的相关要求进行诊断。列出主要用能设备一览表，包括但不限于电解装置、整流装置、冷却和制冷设备、间接加热设备、直接加热设备、压缩机、干燥设备等，查找其中存在的能效问题。查找淘汰设备并列出淘汰设备清单。 6.1.1.4计算和分析氯碱企业主要产品的单项能源消耗及综合能耗情况，按照GB21257、GB 30527等标准以及.工.业节能主管部门发布的重点产品能效指标、能效领跑者的相关指标进行对比；分析主要生产工艺单元技术和设备方案是否合理；分析原材料及动力消耗、能耗情况。 6.1.1.5梳理近3年能源消耗品种、实物消耗量、热值等和单位能耗成本占总生产成本的情况以及当地能源价格情况（煤炭、燃油、天然气、电、蒸汽、工业水、氮气、压缩空气等价格）。 6.1.1.6分析装置自动化控制水平。 6.1.1.7梳理近3年节能增效方面开展的工作、实施的效果、存在的问题和今后工作方向的新举措。 对现有能耗进行评价，包括存在的问题、节能潜力、已采用节能措施的说明，列出已经实施的节能改造设备清单和采用技术类型，对企业或节能项目的节能量计算按照GB/T13234、GB/T28750进行。 6.1.2公用工程 6.1.2.1分析氯碱企业公用工程，主要包括水、电、风、汽、氮气、制冷等系统的基本情况。 6.1.2.2分析氯碱企业蒸汽系统基本情况，包括近3年主要用汽设施、用汽参数及用汽负荷、蒸汽冬夏季平衡情况、主要蒸汽管网布局及管损情况、凝结水设施运行情况等以及企业蒸汽系统存在的问题。分析工作可按照GB/T1028、GB/T3486进行。 6.1.2.3分析氯碱企业余热余压资源情况（包括热源、温度、压力、余热数量）、使用的技术、厂内厂外蒸汽利用情况，查找余热余压资源利用工作存在的问题。 6.1.2.4分析氯碱企业循环水系统运行情况。 6.1.2.5分析氯碱企业电机系统运行情况。 6.1.2.6分析氯碱企业耗能.工质使用情况。 6.1.2.7分 分析氯碱企业输配电系统运行情况。分析工作可按照GB/T3485、GB/T16664进行。 HG/T6030—2022 6.1.2.8分析氯碱企业整流系统运行情况。 6.1.3能源管理措施 6.1.3.1分析能源管理标准与基础制度制定情况。 6.1.3.2按照GB17167、GB/T21367的相关要求，梳理能源计量器具配备情况，分析能源计量器具存在的问题。 6.1.3.3分析能源管理体系建设情况，按照GB/T23331的相关要求进行诊断。 6.1.3.4考察能源管理制度落实情况。 6.2重点生产环节要点
6.2.1烧碱生产系统
烧碱生产系统为从原盐或盐卤经计量并进入化盐桶前的一级输送设备、电解用交流电经计量进人整流变压器开始到氯气、氢气经处理送出和成品烧碱包装人库为止的所有工序组成的完整工艺过程和设备：重点诊断其化盐、盐水精制、整流、电解、氯氢处理、蒸发、固碱加工、盐酸等工序。重点关注盐水温度、反应温度、反应压力、反应时间、电流、电压、生产负荷、整流效率、电解槽类型及槽压、蒸发效率、产品损耗等。 6.2.2聚氯乙烯生产系统
6.2.2.1电石法聚氯乙烯生产系统
电石法聚氯乙烯生产系统为从电石与水反应生成乙炔开始到氯乙烯单体聚合生成聚氯乙烯为止的所有工序组成的完整工艺过程和设备，重点诊断电石破碎、乙炔装置、氯化氢制备及盐酸脱析装置、 氯乙烯合成、清净、精馏及尾气处理、氯乙烯聚合、聚氯乙烯汽提、干燥及产品包装等。重点关注生产聚合釜余热利用、单体回收、气提干燥余热回收、尾气回收利用等。 6.2.2.2乙烯法聚氯乙烯生产系统
乙烯法聚氯乙烯生产系统为从乙烯直接氯化、乙烯氧氯化开始到氯乙烯单体聚合生成聚氯乙烯为止的所有工序组成的完整工艺过程和设备，重点诊断乙烯直接氯化、乙烯氧氯化、二氯乙烷精馏、二氯乙烷裂解、氯化氢加氢脱炔、氯乙烯精制、废水处理和焚烧、氯乙烯聚合、聚氯乙烯汽提、干燥及产品包装等。重点关注生产聚合釜余热利用、单体回收、气提干燥余热回收、尾气回收利用等。 6.3重点用能设备
6.3.1烧碱生产
烧碱生产节能诊断应重点关注整流变压器、离子膜电解槽、氯气压缩机、氢气压缩机、液氯制冷机、盐水预热器、碱蒸发器、碱蒸发循环泵、固碱熔盐炉、固碱升降膜蒸发器、循环水水泵、循环水风机、空压机组、制氮机组、热电站蒸汽锅炉等。关注的能源消耗种类应包括煤、天然气、水、电、 蒸汽等。 6.3.2聚氯乙烯生产
聚氯乙烯生产节能诊断应重点关注精馏塔、电石破碎机、单体加料泵、单体压缩凯、聚合釜搅
4 HG/T 6030—2022
拌、干燥离心风机、干燥空气加热器、干燥离心机、循环水水泵、循环水风机、空压机组、制氮机组、制冷机组、热电站蒸汽锅炉、二氯乙烷裂解炉等。关注的能源消耗种类应包括水、电、蒸汽、天然气、煤等。
7节能诊断工作程序
7.1概述
节能诊断工作一般包括6个环节：
确定节能诊断任务并成立联合工作组； —制定节能诊断工作方案；收集被诊断单位的资料；召开节能诊断工作启动会； —现场节能诊断； —编制和提交节能诊断报告。
7.2确定节能诊断任务并成立联合工作组
首先应明确开展节能诊断工作的必要性。节能诊断实施单位与氯碱企业沟通协商后明确节能诊断工作意向，应与氯碱企业成立联合工作组，并沟通协商初步确定节能诊断范围。
联合工作组根据氯碱企业技术工艺特点等具体情况，组建一个专业性的节能诊断专家组。专家组应明确组长、副组长、小组成员，专家组组成人员的专业背景应以工艺技术、公用工程、能源计量和能源管理为主。专家组规模（一般不少于3人）可根据节能诊断对象生产工艺、能耗复杂性和节能诊断范围确定。 7.3制定节能诊断工作方案
工作组根据节能诊断任务和专家组组成人员的专业背景，制定节能诊断工作方案，明确工作内容、时间节点、具体对接人员。 7.4收集被诊断单位的资料
收集被诊断单位涉及能源的相关信息，包括近3年企业工艺流程图、工艺流程说明、工艺概况能源消耗种类及数量以及各工序能耗，主要用能设备清单，企业主要用能系统介绍（包括电气系统热力系统、电炉尾气系统、水系统、热电联产系统等），能源统计管理、能源消耗定额制度及能源计量器具配备情况，企业能源考核的指标和目标，节能项目实施情况等。及时提供专家组进行前期的资料审核。
专家组可进行初步诊断，对企业基本资料进行分析，初步形成节能诊断工作重点方向，梳理出无成本项目、低成本项目和需一定成本项目，并在节能诊断工作启动会中讨论。专家组成员应结合自身专业背景对基本资料进行文件审核，提出补充资料清单。 7.5召开节能诊断工作启动会
工作组可择机组织节能诊断工作启动会。会上应介绍本次节能诊断的工作方案，向企业负责人介绍基本情况，并准备详细的资料供各位专家查阅，专家通过讨论初步形成节能诊断关键点。会议中专家组可提出需要企业现场补充的资料，企业应予以准备，以便现场节能诊断查阅。
工作组向各位专家通报现场节能诊断的行程和人员分组安排，并向各位专家发送现场节能诊断日程安排和节能诊断意见反馈表。必要时可签订保密协议。 HG/T6030—2022
7.6现场节能诊断
现场节能诊断主要对企业关键用能工艺、装置、公用工程、能源计量和能源管理体系进行摸底调查，主要通过现场测量、踏勘、现场工作人员访谈等方式进行。
现场节能诊断通常为期3天5天，节能诊断工作首日各小组组长直接与企业人员对接。每日节能诊断工作结束后可举行碰头会，分析现场节能诊断中的发现。现场节能诊断结束后，与企业人员举行节能诊断工作初步成果对接会，听取企业人员意见。 7.7编制和提交节能诊断报告
报告编制任务应由工作组人员负责。主要工作包括分析企业用能情况、对比有关指标、汇总专家意见、补充参考资料等。在报告编制期间：工作组与专家组成员应充分沟通以统一和完善内容。形成节能诊断报告初稿后与企业沟通，完成报告定稿。
8节能诊断报告编写要求
8.1节能诊断报告编写一般原则
节能诊断报告应全面、概括地反映节能诊断的全部工作，文字应简洁、准确，评价和建议应有针对性，并尽量采用图表和照片，提出的资料清楚、论点明确、便于使用。
原始数据、全部计算过程等应编人附录。 节能诊断内容较多的报告，其重点诊断项目可编写分报告，主要的技术问题可另外编写专题技术
报告。 8.2节能诊断报告内容要求和深度要求
节能诊断报告内容要求和深度要求见表1。
表1节能诊断报告内容要求和深度要求内容
备 注
项日
内容及深度要求
根据节能诊断要求和企业具体情况确定节 简要说明。 能诊断日的。 列出有关标准、法规。
节能诊断目的
1.节能诊断事项说明
节能诊断依据
简要说明。
以节能诊断类型确定节能诊断具体范围. 节能诊断的能耗范围应
节能诊断范围
描述清晰。 对企业介绍应简明扼要。 对主要工艺介绍应简明拒要；清晰表述流程图中
由双方商定。 企业简介，工业总产值、增加值、利税、 员工数、总资产、占地面积等相关指标，主要产品简介及生产能力。
企业简况
2.企业基本情况
主要工艺、主要设备的名称及生产能力；主要工艺流程图：从原料到成品的流程；主 能耗的主要工艺框（工艺
主要产品生产工艺概况
要工艺能源消耗情况。
或工序）的能耗情况。
