ICS 91.100.10 CCS Q 11
JC

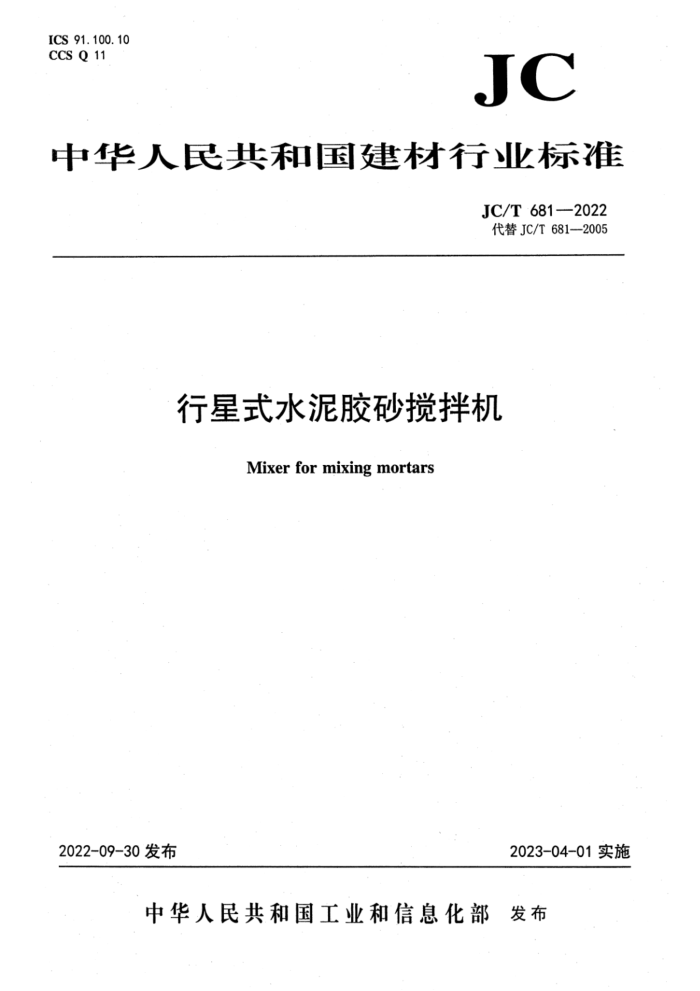

中华人民共和国建材行业标准
JC/T 681-2022 代替JC/T681—2005
行星式水泥胶砂搅拌机
Mixer for mixing mortars
2023-04-01实施
2022-09-30发布
中华人民共和国工业和信息化部发布 JC/T681—2022
前言
本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
本文件代替JC/T681一2005《行星式水泥胶砂搅拌机》，与JC/T681—2005相比，除结构调整和编辑性改动外，主要技术变化如下：
a) 将“基本结构”更改为“总则”（见第4章，2005年版第3章）： b) 更改了“搅拌叶片转速允许差”的规定（见5.1，2005年版4.1)； c) 更改了“加砂时间”的规定（见5.2，2005年版4.2)； d) 更改了“加砂完全性”的规定（见5.3，2005年版4.3)； e) 更改了“搅拌锅材质”的规定（见5.4.1，2005年版4.4.1)： f) 取消了“搅拌锅尺寸公差”的要求，增加了“搅拌锅垂直方向的内径之差”的要求（见5.4.2、
5.4.3和5.4.4，2005年版4.4.2、4.4.3和4.4.4)； g) 更改了“搅拌叶片材质”的规定（见5.5.1，2005年版4.5.1)； h) 取消了“叶片轴尺寸”的要求（见2005年版4.5.2)； i) 取消了“搅拌叶总长、搅拌有效长度公差”的规定，更改了“搅拌叶片翅厚”的要求（见5.5.3，
2005年版4.5.3)； j) 增加了“防尘罩”的要求（见5.10)； k）增加了“检验报告”的要求（见第8章）。 请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。 本文件由中国建筑材料联合会提出。 本文件由全国水泥标准化技术委员会(SAC/TC184)归口。 本文件起草单位：中国建筑材料科学研究总院有限公司、合肥中亚建材装备有限责任公司、广东广
业检测有限公司、无锡建仪仪器机械有限公司、赞皇金隅水泥有限公司、华新水泥股份有限公司、广东省建设工程质量安全检测总站有限公司、葛洲坝松滋水泥有限公司、河北科析仪器设备有限公司、绍兴市上虞建工仪器厂、浙江锡仪试验机制造有限公司、绍兴市肯特机械电子有限公司、浙江中科仪器有限公司、浙江中实精密机械制造有限公司。
本文件主要起草人：肖忠明、华玮、叶卫东、于利刚、孙建勋、杜会平、余松柏、王元光、郑靓、 陈俊华、王刚、王文茹、韩永甫、汪义湘、李招海、谢岳庆、徐锡中、孟建平、刘潭、郭俊萍。
本文件及其所代替文件的历次版本发布情况为：
-1997年首次发布为JC/T681一1997，2005年第一次修订：一本次为第二次修订。 JC/T681—2022
行星式水泥胶砂搅拌机
1范围
本文件规定了行星式水泥胶砂搅拌机（以下简称胶砂搅拌机）的总则、技术要求、检验方法、检验规则、检验报告以及标志和包装。
本文件适用于按GB/T17671进行试验时的胶砂搅拌机。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件：不注日期的引用文件，其最新版本（包括所有的修改单适用于本文件。
GB/T 17671 水泥胶砂强度检验方法(ISO法)
3术语和定义
本文件没有需要界定的术语和定义。
4总则
胶砂搅拌机是GB/T17671规定的胶砂搅拌设备，宜采用经验证的图纸进行加工制造。 胶砂搅拌机由胶砂搅拌锅和搅拌叶片及相应的组件组成。搅拌锅应固定在锅座上，搅拌时不会明
显晃动和转动；搅拌叶片呈扇形，搅拌时顺时针自转同时逆时针公转，并具有高低两档速度。
5 技术要求
5.1 搅拌叶片转速
搅拌叶片低速与高速时的自转和公转速度应符合表1的要求。
表1搅拌叶片的自转和公转速度
自转 r/min
公转 r/min
档位
新出厂 140±2 285±3
在用“ 140±5 285±10
在用“ 62±5 125±10
新出厂 62±2 125±3
低速高速
在用胶砂搅拌机是指在本文件颁布之前出厂的胶砂搅拌机。 JC/T·681—2022 5.2胶砂搅拌机的工作程序 5.2.1工作程序应设有手动和自动两种控制模式， 5.2.2自动控制程序为低速(30土1)s，再低速(30士1)s，同时自动开始加砂并在15s内全部加完，高速(30±1)s，停(90±1)s，高速(60±1)s。 5.2.3手动控制具有高、停、低三档速度及加砂控制按扭，并与自动控制互锁。 5.3加砂完全性
次试验所用标准砂应全部进入锅内，损失应不大于1g。
5:4搅拌锅 5.4.1搅拌锅由不锈钢制造。搅拌锅的形状和基本尺寸见图1。在用搅拌机的搅拌锅由耐蚀材料制造。 5.4.2搅拌锅深度约为180mm。 5.4.3搅拌锅内径约为202mm，垂直方向的内径之差不应超过0.5mm。 5.4.4搅拌锅壁厚约为1.5mm。 5.5搅拌叶片 5.5.1搅拌叶片由不锈钢制造。搅拌叶片的形状和基本尺寸见图1。在用搅拌机的搅拌叶片由铸钢或不锈钢制造。
单位为毫米
202 =30
a
081 2
0
28
标引序号说明：一搅拌锅； 2—搅拌叶片。
-
图1搅拌锅和搅拌叶的形状、基本尺寸
5.5.2搅拌叶片锁固后不得有晃动。
2 JC/T6812022
5.5.3搅拌叶片总宽约为135mm；搅拌有效长度约为130mm：搅拌叶片翅宽为（8土1)mm；搅拌叶片翅厚为(6土2)mm。在用搅拌机的搅拌叶片翅厚为(5土1)mm。 5.6搅拌叶片与锅底、锅壁的工作间隙
搅拌叶片与锅底、锅壁的工作间隙为(3±1)mm。 5.7运行状态
胶砂搅拌机运转时声音正常，锅和搅拌叶片不得有明显的晃动现象。 5.8°＇绝缘性
胶砂搅拌机的电气控制稳定可靠，整机绝缘电阻不小于2MQ。 5.9外观 5.9.1胶砂搅拌机外表面不得有粗糙不平及设计图中未规定的凸起、凹陷。 5.9.2胶砂搅拌机非加工表面均应进行防锈处理，外表面油漆应平整、光滑、均匀和色调一致。 5.9.3胶砂搅拌机的零件加工面不得有碰伤、划痕和锈斑。 5.10防尘罩
胶砂搅拌机应配有防尘装置，以防止灰尘飞扬。对在用搅拌机不做要求。
6检验方法
6.1检验条件 6.1.1检验室内应保持清洁、无腐蚀性气体。 6.1.2电源电压的波动不超过土10%。 6.2检验用仪器设备 6.2.1转速测量仪
分度值不大于0.1r/min。 6.2.2秒表
分度值不大于0.1s。 6.2.3天平
分度值不大于0.1g。 6.2.4深度尺
分度值不大于0.02mm 6.2.5内径千分尺
分度值不大于0.02mm。
