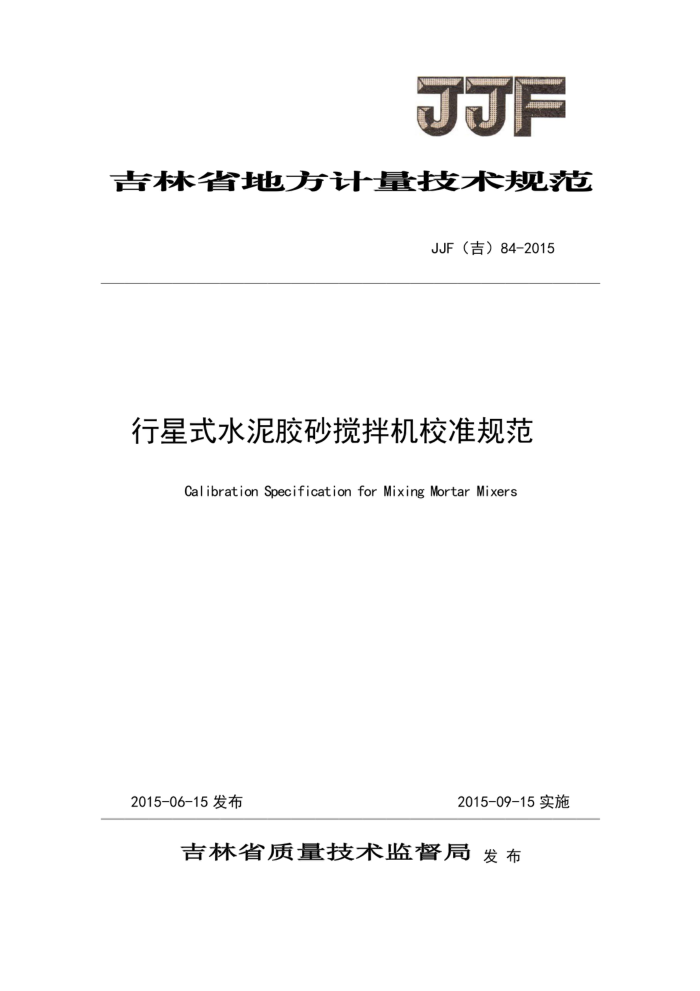

JJF
沐地方量技求规现
JJF（吉）84-2015
行星式水泥胶砂搅拌机校准规范
Calibration Specification for Mixing Mortar Mixers
2015-06-15发布
2015-09-15实施
吉林省质量技术监督局发布 JJF（吉）84-2015
行星式水泥胶砂搅拌机校准规
范
JJF（吉）84-2015
Cal ibration Specification of Mixing
Mortar Mixers
归口单位： 吉林省质量技术监督局
吉林省计量科学研究院
主要起草单位： 吉林交通职业技术学院
吉林省计量科学研究院
四平市计量检定测试所
参加起草单位： 白山市计量检定测试所
吉林市计量测试技术研究院
本规范条文委托吉林省计量科学研究院负责解释 JJF（吉）84-2015
本规范主要起草人：
曲卓 （吉林省计量科学研究院）马桦 （吉林交通职业技术学院）陈奎一 （吉林省计量科学研究院）
参加起草人：
张洪 （四平市计量检定测试所）王崇 （白山市计量检定测试所）刘鸿飞 （吉林市计量测试技术研究院） JJF（吉）84-2015
目录
引言 1 范围· 2 引用文件 3 概述·
(II) (1) (1) (2) (1) (2) (2) (4) (4) (5) (7) (8)
计量特性· 5 校准条件· 6 校准项目和校准方法· 7 校准结果表达· 8 复校时间间隔附录A校准记录格式附录B校准证书内页格式：附录C测量结果的不确定度
4 JJF（吉）84-2015
引言
本规范根据JJF1071-2010《国家计量校准规范编写规则》、JJF1001-2010《通用计量术语及定义》、JJF1059.1-2012《测量不确定度评定与表示》规定的规则编写。
本规范在制订过程中充分考虑了GB/T17671-1999《水泥胶砂强度检验方法》、 JC/T681-2005《行星式水泥胶砂揽拌机》等标准及规范的要求、术语、符号与定义，以及相关的技术要求、技术指标和测试方法。本规范给出了行星式水泥胶砂搅拌机计量特性的校准条件、校准项目和校准方法。
本规范系首次制定。
Ⅱ JJF（吉）84-2015
行星式水泥胶砂搅拌机校准规范
1范围
本规范适用于行星式水泥胶砂搅拌机的校准，
引用文件本规范引用下列文件： GB/T17671-1999水泥胶砂强度检验方法 JC/T681-2005行星式水泥胶砂搅拌机凡是注日期的引用文件，仪注日期的版本适用于本规范。
2
3概述
行星式水泥胶砂搅拌机（以下简称搅拌机）主要由搅拌锅、搅拌叶片、传动机构和控制系统组成。搅拌叶片呈扇形，搅拌时顺时针自转同时沿锅周边逆时针公转，并具有高低两种速度。传动机构保证搅拌叶片按规定的方向和速度运转，控制系统具有按程序自动控制与手动控制两种功能。 4计量特性 4.1搅拌叶片转速
表1搅拌叶片快速与慢速时自转和公转转速
揽拌叶 片
搅拌速度
公转转速(r/min)
自转转速(r/min)
慢速快速
62±5 125±10
140±5 285±10
4.2 搅拌机自动控制程序拌和时间
表2搅拌机自动控制程序拌和时间慢速2
拌和程序拌和时间（s） 30±1 4.3搅拌锅 4.3.1内径：202mm±1mm； 4.3.2深度：180mm±2mm；
停止 90±1
慢速1
加砂 20~~30
快速1 30±1
快速2 60±1
30±1
I JJF（吉）84-2015
4.3.3壁厚：1.5mm±0.1mm。 4.4搅拌叶片 4.4.1宽度：135.0mm~135.5mm； 4.4.2总长度：198mm±1mm； 4.4.3轴直径：27mm±0.5mm； 4.4.4叶片翅外沿直径：8mm土1mm。 4.5搅拌叶片与锅底、锅壁的工作间隙：3mm土1mm。 注：以上所有指标不用于合格性判别，仅提供参考。 5 5校准条件 5.1环境条件
环境温度：（5～35）℃ 相对湿度：≤80% 其它条件：校准时不得有影响校准结果的干扰源。
5.2测量标准及其他设备 5.2.1 转速表：准确度等级不低于0.1级； 5.2.2电子秒表：分辨力不低于0.01s； 5.2.3数显游标卡尺：测量范围（0～200）mm，MPE：土0.04mm，分度值不大于0.02mm； 5.2.4 深度指示表：测量范围（0～200）mm，MPE：土0.05mm，分度值不大于0.01mm； 5.2.4带表外卡规：测量范围（050mm×125mm），MPE：土0.04mm，分度值不大于0.05mm； 5.2.5专用钢丝：直径2mm和直径4mm。 6校准项目和校准方法 6.1搅拌叶片转速 6.1.1将转速表附带的反光片粘贴于搅拌叶片公转轴上，并确认转速表可以正确接收信号 6.1.2将搅拌机的控制程度调整至手动控制状态，用转速表分别测量快速和慢速状态下搅拌叶的公转转速； 6.1.3重复6.1.2三次，取三次平均值作为搅拌叶片公转转速的测量结果； 6.1.4搅拌叶自转快速、慢速转速按公式（1）、（2）计算。
2
