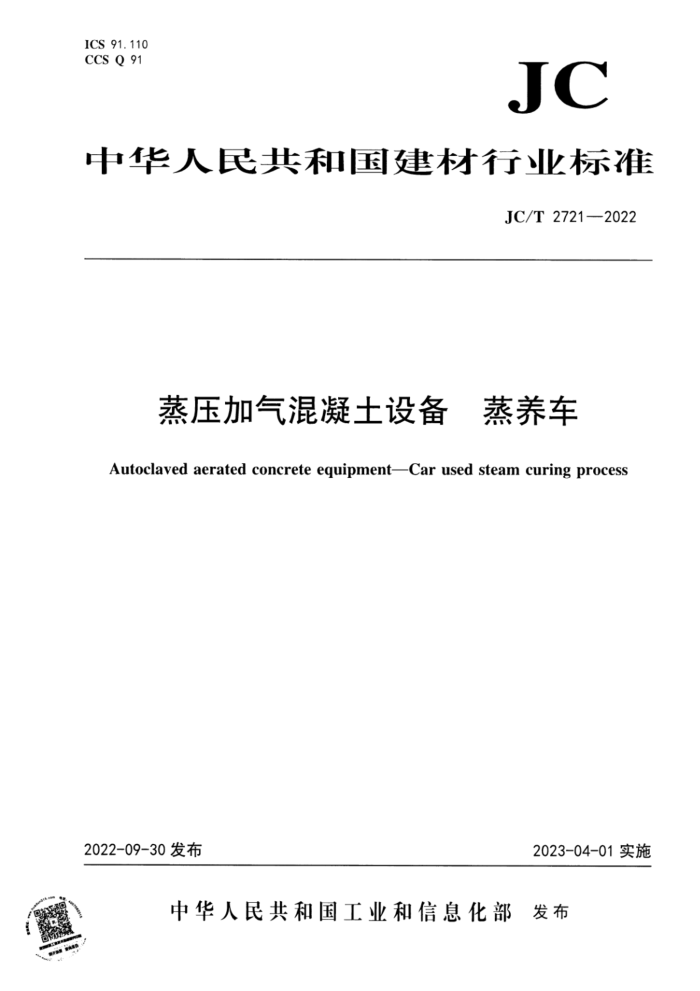

ICS 91.110 CCS Q 91
JC
中华人民共和国建材行业标准
JC/T 2721—2022
蒸压加气混凝土设备 蒸养车 Autoclaved aerated concrete equipment-Car used steam curing process
2022-09-30发布
2023-04-01实施
中华人民共和国工业和信息化部 3发布 JC/T2721—2022
前言
本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任，本文件由中国建筑材料联合会提出。 本文件由国家建筑材料工业机械标准化技术委员会归口。 本文件起草单位：安徽科达机电有限公司、江苏天元智能装备股份有限公司、江苏三工建材科技有
限公司、中国建材机械工业协会。
本文件主要起草人：陈新疆、齐国良、陆洁、薛成、陈新华、唐娟、蔡中杰。 本文件为首次发布。
I JC/T2721—2022
蒸压加气混凝土设备 蒸养车
1范围
本文件规定了蒸压加气混凝土用蒸养车（以下简称蒸养车）的分类、型号与基本参数、技术要求、试验方法、检验规则及标志、包装、运输和贮存。
本文件适用于蒸压加气混凝土制品蒸压用无动力蒸养车。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件：不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191 包装储运图示标志 GB/T699—2015优质碳素结构钢 GB/T985.1 气焊、焊条电弧焊、气体保护焊和高能束焊的推荐坡口 GB/T1184一1996形状和位置公差未注公差值（IS02768-2:1989,IDT) GB/T1804—2000 一般公差未注公差的线性和角度尺寸的公差(IS02768-1：1989,IDT) GB/T 6388 运输包装收发货标志 GB/T 9439 灰铸铁件 GB/T 9969 工业产品使用说明书 总则 GB/T 11352 一般工程用铸造碳钢件 GB/T13306 标牌 JB/T5000.8 重型机械通用技术条件第8部分：锻件 JC/T 402 水泥机械涂漆防锈技术条件 JC/T 406 水泥机械包装技术条件 JC/T532—2007 建材机械钢焊接件通用技术条件
术语和定义
3
本文件没有需要界定的术语和定义。
4分类、型号与基本参数
4.1分类
蒸养车按承载方式分为：坏体侧放、坏体平放。 4.2型号
蒸养车型号表示方法如下：
1 JC/T2721—2022
ZC 口- 口×口 口
承载方式：坏体侧放(C)、坏体平放(P) 坏体宽度，单位为米（m) 坏体长度，单位为米(m) 车轮内轨距，单位为毫米（mm) 蒸养车代号
示例：符合本文件，蒸养车内轨距为1000mm，坏体长度4.8m、坏体宽度为1.2m、坏体侧放的蒸养车标记为：
蒸压加气混凝土设备蒸养车JC/T2721-ZC1000-4.8×1.2C
4. 3 3基本参数
蒸养车的基本参数见表1。
表1基本参数
参数
项目车轮内轨距/mm
600、750、800、860、1000、1400
4.2×1.2、4.8×1.2、4.8×1.5、5×1.2、5×1.5、6×1.2、6×1.5
承载坏体（长度×宽度)/m
≥两模
承载坏体模数
注1：表内数据为坏体长度、宽度的有效尺寸。 注2：其他参数的蒸养车根据使用工艺要求及用户要求进行设计制造
5技术要求
5.1 基本要求 5.1.1 蒸养车应符合本文件的规定，并按规定程序批准的图样和技术文件制造 5.1.2 铸钢件应符合GB/T11352的规定。 5.1.32 灰铸铁件应符合GB/T9439的规定。 5.1.4锻件应符合JB/T5000.8的规定。 5.1.5 轴类零件材料力学性能不应低于GB/T699一2015中45号钢的规定，并应进行调质处理。 5. 1. 6 焊接件应符合JC/T532一2007的规定。焊接表面质量等级不应低于JC/T5322007中表2中 IⅢI级，尺寸极限偏差不应低于JC/T532一2007中表3中B级，角度极限偏差不应低于JC/T532一2007 中表5中B级 5.1.7焊缝坡口应符合GB/T985.1的要求。 5.1.8 B机械加工件的未注尺寸公差应符合GB/T1804一2000中表1～表3中m级要求；未注形状及位置公差应符合GB/T1184—1996中表1～表4中K级要求。非机械加工表面应符合GB/T1804—2000中表1~表3中c级要求。 5.2整机性能 5.2.1 蒸养车基本参数应符合表1的规定。 5.2.2 蒸养车运行平稳、无卡滞、无冲击和异常声响。 5. 2. 3 蒸养车应具备自动挂钩、脱钩功能。 2 JC/T2721—2022
5.2.4蒸养车车轮轴承润滑宜采用耐高温润滑脂，加注润滑脂点位置应安全便捷，轴承密封处应无润滑脂泄漏。 5.3主要零部件及装配 5.3.1车架 5.3.1.1车架工作面平面度误差不应大于5mm。 5.3.1.2车架的长度方向有效承载面的对角线长度尺寸差不应大于4mm。 5.3.2车轮组 5.3.2.1车轮工作表面淬火硬度不应小于HRC40。 5.3.2.2蒸养车左右车轮安装中心线与车架中心线对称度误差不应大于2mm。 5.3.2.3各车轮组踏面到车架工作面的高度差不应大于4mm。 5.3.2.4两侧行走车轮内轮缘轮距偏差为Smm，四车轮对角线长度差不应大于4mm，四车轮轮踏面平面度不应大于1mm（见图1)。
2
1
出
s
标引序号和符号说明： 1--车轮组： 2一一车架； S一一两侧行走车轮内轮缘轮距。
图1蒸养车示意图
5.3.2.5组装前车轮轴承应清洗干净，组装时轴承应加注润滑脂。 5.3.2.6各车轮应均匀与轨道接触，车轮转动不应有卡阻现象。 5.3.3挂钩 5.3.3.1 挂钩与钩架的纵向中心线偏差不应大于5mm。 5.3.3.2挂钩与钩架二者承载面水平中心线的高度偏差不应大于2mm。 5.3.3.3挂钩应转动灵活，不应有卡阻现象，抬起后应能自动复位，并不应触碰地面。 5.4外观质量 5.4.1.1 蒸养车表面应平整、不应有明显的碰伤、锈蚀等缺陷。 5.4.1.2结构件的钢材在涂装前应进行表面除锈处理。 5.4.1.3 3蒸养车应喷涂防锈底漆，涂漆质量应符合JC/T402的规定。
6试验方法
3
