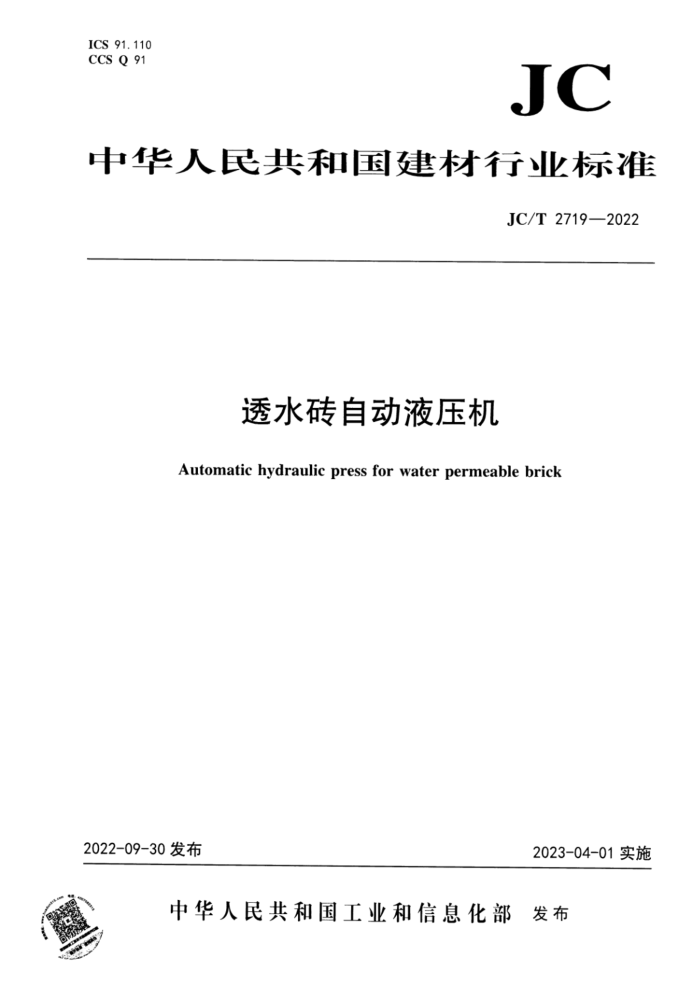

ICS 91.110 CCS Q 91
JC
中华人民共和国建材行业标准
JC/T 2719—2022
透水砖自动液压机
Automatic hydraulic press for water permeable brick
2022-09-30发布
2023-04-01实施
中华人民共和国工业和信息化部 3发布 JC/T2719—2022
前言
本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。 本文件由中国建筑材料联合会提出。 本文件由国家建筑材料工业机械标准化技术委员会归口。 本文件起草单位：佛山市恒力泰机械有限公司、福建省海源智能装备有限公司、福建群峰机械有限
公司、景德镇陶瓷大学、四川会欧建材机械有限公司、山东高唐华通液压机械有限公司、中国建材机械工业协会。
本文件主要起草人：秦杰、余锐平、叶松君、王玉敏、施跃文、郭佳苗、江伟辉、唐明会、岳兴山、 林伟琼、蔡中杰。
本文件为首次发布。
I JC/T2719--2022
透水砖自动液压机
1范围
本文件规定了透水砖自动液压机的型式、型号与基本参数、技术要求、试验方法、检验规则以及标志、包装、运输和贮存。
本文件适用于粉料压制成形的透水砖自动液压机（以下简称：透水砖压机）。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件：不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T191包装储运图示标志 GB/T230.1金属材料洛氏硬度试验第1部分：试验方法 GB/T231.1金属材料布氏硬度试验第1部分：试验方法 GB/T1184-1996形状和位置公差未注公差值 GB/T1804-2000 一般公差未注公差的线性和角度尺寸的公差 GB2894 安全标志及其使用导则 GB/T3766 液压传动系统及其元件的通用规则和安全要求 GB/T5226.1一2019机械电气安全机械电气设备第1部分：通用技术条件 GB/T 6388 运输包装收发货标志 GB/T 7932 气动对系统及其元件的一般规则和安全要求 GB/T 7935 液压元件通用技术条件 GB/T 8196 机械安全防护装置固定式和活动式防护装置的设计与制造一般要求 GB/T 9969 工业产品使用说明书总则 GB/T10923 锻压机械精度检验通则 GB/T 13306 标牌 GB/T16754—2021 机械安全急停功能设计原则 GB/T17248.3声学机器和设备发射的噪声采用近似环境修正测定工作位置和其他指定位置
的发射声压级
GB/T50561 建材工业设备安装工程施工及验收标准 JB/T5000.3 重型机械通用技术条件第3部分：焊接件 JB/T5000.6 重型机械通用技术条件 第6部分：铸钢件 JB/T5000.8 重型机械通用技术条件第8部分：锻件 JB/T5000.9 重型机械通用技术条件 第9部分：切削加工件 JB/T5000.10 重型机械通用技术条件第10部分：装配 JB/T5000.14—2007 重型机械通用技术条件第14部分：铸钢件无损检测 JB/T5000.15—2007 重型机械通用技术条件第15部分：锻钢件无损检测
1 JC/T2719—2022
JB/T9954—1999 9锻压机械液压系统清洁度 JC/T402—2006水泥机械涂漆防锈技术条件 JC/T406水泥机械包装技术条件 JC/T910陶瓷砖自动液压机
3术语和定义
JC/T910界定的以及下列术语和定义适用于本文件。
3. 1
透水砖自动液压机automatichydraulicpressforwaterpermeablebrick 通过液压压力自动完成将坏料制成透水砖砖坏的成形机械。
3. 2
机架 frame 构成主体的封闭框架。 [来源：JC/T910—2013，3.2]
3. 3
上横梁 topcrossbeam 构成机架的上部，固定支承主油缸或主活塞(柱塞)的部件。 [来源：JC/T910—2013，3.3]
3. 4
下横梁 bottomcrossbeam 工作台table 构成机架的下部，上平面安装模具的部件。 [来源：JC/T910-2013，3.4]
3.5
活动横梁 mobilecrossbeam 滑块 ram 安装模具并作往复运动的部件。 [来源：JC/T910—2013，3.5]
3. 6
立柱uprightcolumn 机架中联接上横梁、下横梁并承载力的部件，
3. 7
送料小车feedingcarriage 作往复运动将粉料送入模腔内，并可利用其前端将坏体送出的部件。
3.8
料槽 feedingtrough 承接喂入的粉料并将粉料喂送到送料小车的料框内的部件。
3. 9
布料系统 powderfeedingsystem 由送料小车、喂料斗、驱动装置等构成的部件。 [来源：JC/T910—2013，3.9]
3.10
主油缸、主活塞(柱塞) main cylinder, main piston
2 JC/T2719—2022
驱动活动横梁作往复运动的部件。 [来源：JC/T910—2013，3.10]
3.11
顶出器 ejector 驱动下模芯作往复运动的部件。 [来源：JC/T910—2013，3.11]
4 型式、 型号与基本参数
4.1 型式
透水砖压机按机架结构分为四种型式： a) 梁柱式（代号为L)：机架由上横梁、下横梁、立柱通过螺纹联接组成： b) 板框式（代号为B)：机架由框架、上横梁和下横梁组成： c) 整体铸造式(代号为Z)：机架由整体铸造而成： d) 钢丝缠绕式（代号为R)：机架由上横梁、下横梁、立柱通过钢丝缠绕而成。
4.2 型号
透水砖压机的产品型号表示如下： YT
口
产品型式代号：梁柱式(L)：板框式(B)：整体铸造式(Z)：钢丝缠绕式(R) 公称压制力代号，单位为10kN 透水砖自动液压机代号
示例1：符合本文件，梁柱式机架结构，公称压制力为10000kN的透水砖自动液压机标记为：
透水砖自动液压机JC/T2719-YT1000L
示例2：符合本文件，板框式机架结构，公称压制力为15000kN的透水砖白动液压机标记为：
透水砖自动液压机JC/T2719-YT1500B
4. 3 基本参数
透水砖压机的基本参数见表1。
表1 基本参数
公称压制力
kN 10000~20000
项目
<10 000 ≥10 ≥250 ≥120 ≥380 ≥1 200 ≥350
>20 000 ≥8 ≥450 ≥120 ≥380 ≥1 600 ≥500
空载循环次数/min 顶出器顶出力/kN
≥10 ≥350 ≥120 ≥380 ≥1 400 ≥450
填料深度/mm 活动横梁行程/mm 立柱净间距/mm 送料小车行程/mm
3
