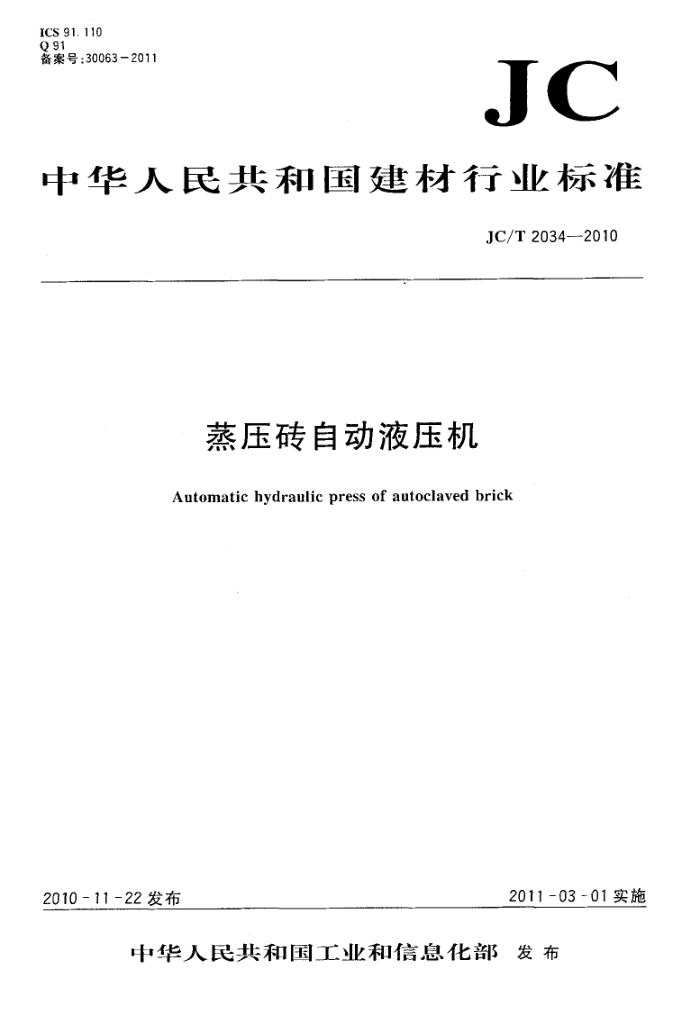

ICS 91. 110 Q91 备案号：30063-2011
JC
中华人民共和国建材行业标准
JC/T 2034--2010
蒸压砖自动液压机
Automatic hydraulic press of autoclaved brick
2011-03-01实施
2010 -11-22发布
中华人民共和国工业和信息化部发布 JC/T2034—2010
前言
本标准按照GB/T1.1--2009给出的规则起草。 本标准某些内容有可能涉及专利，本标准的发布机构不承担识别这些专利的责任。 本标准由中国建筑材料联合会提出。 本标准由国家建筑材料工业机械标准化技术委员会（SAC/TC465）归口。 本标准负责起草单位：福建海源自动化机械股份有限公司。 本标准参加起草单位：北京工业大学机电学院、西安墙体材料研究设计院、中国建材技术装备总公
司。
本标准主要起草人：李良光、冯长印、杜保平、王琳、王玉珠、穆惠民本标准为首次发布。 JC/T2034—2010
蒸压砖自动液压机
1范围
本标准规定了蒸压砖自动液压机的术语和定义、分类、技术要求、试验方法、检验规则及标志、包装、 运输和贮存等。
本标准适用于以煤灰砂石等为主要原料压力成型的自动液压机（以下简称“液压机”）。 2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T 191 包装储运图示标志（ISO780：1997，MOD） GB/T3766 液压系统通用技术条件（eqvISO4413：1998） GB5226.1 机械电气安全机械电气设备第1部分：通用技术条件（IEC602041:2000，IDT） GB/T6402 钢锻件超声波检测方法 GB/T 7932 气动系统通用技术条件 GB/T 7935 液压元件通用技术条件 GB/T10923 锻压机械精度检验通则 GB/T13384 机电产品包装通用技术条件 GB/T23281 锻压机械噪声声压级测量方法 JB/T5000.12一2007重型机械通用技术条件第12部分涂装 JB/T5994 装配通用技术要求 JB/T8828 ：切削加工件通用技术条件 JB/T9954-1999 锻压机械液压系统清洁度
3术语和定义
下列术语和定义适用于本标准。
3. 1
机架frame 构成主体的封闭框架。
3. 2
上横梁 topcrossbeam 固定横梁fixedcrossbeam 构成机架上部，固定支撑主油缸或主活塞（柱塞的部件。
3. 3
下横梁 bottomcrossbeam 底座bed 构成机架的下部，固定支撑主油缸或顶料缸的部件，上平面安装模具。
3. 4
上活动横梁 topmovablecrossbeam 滑块ram
1 JC/T2034—2010
安装上模芯并做往复运动的部件。
3. 5
下活动横梁bottommovablecrossbeam 安装模具框或下模芯并做往复运动的部件。
3. 6
立柱 uprightcolumn 机架的侧柱。
3. 7
上主油缸topcylinder 驱动活动横梁（或模芯）做复运动的部件。
3.8
下主油缸bottomcylinder 驱动下模芯做往复运动的部件。
3. 9
模框浮动油缸cylinderoffloatingmoldbox 驱动下活动横梁或模框做往复运动的部件。
3. 10
布料夹坏系统powderfeedingsystem 由喂料斗、揽拌式布料机构、夹坏机构及驱动装置构成的部件。
3.10.1
喂料斗feedinghopper 料槽feedingtrough 承接喂入的物料并将物料喂送到送料小车的料框内的部件。
3.10.2
搅拌式布料机构feedingmechanismwithmixer 做平面往复运动的料框和强制搅拌机构将物料送入模腔的部件。
3.10.3
夹坏机构 robot for greenbrick take out 夹放压制成型坏体的部件。
3. 11
顶出器 ejector 连接下模芯作做复运动的部件。 分类、型号、基本参数
4
4.1型式 4.1.1按机架结构分类
液压机按机架结构特点分为梁柱式和整体焊接式。 4.1.1.1梁柱式
梁柱式液压机的机架由上横梁、下横梁、立柱通过螺纹连接组成。 4.1.1.2整体焊接式
整体焊接式液压机的机架由整体焊接而成。 4.1.2按压制特性分类
液压机按其压制特性分为上压式、下压式和双向加压式。
2 JC/T2034—2010
4.1.2.1上压式
主油缸装在上横梁，带动上模芯做向下运动实现压制动作。 4.1.2.2下压式
主油缸装在下横梁，带动下模芯做向上运动实现压制动作。 4.1.2.3双向加压式
a）上下油缸双向加压式上下横梁分别装主油缸，带动上、下模芯做相向活动，实现双向压制。 b）下活动横梁浮动双向加压式利用主油缸与模框浮动油缸运行速度差实现双向压制。
4.2型号 4.2.1型号表示方法
ZYDA
产品特征代号公称压制力“10kN" 蒸压砖自动液压机代号
4.2.2型号编写方法
公称压制力用阿拉伯数字表示。凡产品重大变化或主要结构不同者用产品特征代号这别；用大写字母A、B、C.表示，无代号表示为基本型。 4.3.基本参数
表1基本参数
立柱净间距(mm）
脱模力(kN) ≥450 >1100 ≥1500 ≥ 2 200
"空循环次数(min-1)
公称压制力F(kN)
600 ≥1 000 ≥1 400 ≥1 700
≥8 ≥ 8. ≥8 ≥6
F≤3000 3000 5技术要求 5.1基本要求 5.1.1液压机应符合本标准的要求，并按经规定程序批准的图样及技术文件制造。 5.1.2液压机的基本参数应符合表1的规定，公称压制力不小于型号表示的标定值。 5.2整机要求 5.2.1液压机工作时应运转平稳，性能可靠，在各种设定工作规范下的运行应协调。 5.2.2各可调部位的调整应灵活，各种工作规范间转换应灵敏、准确。 5.2.3·搅拌式布料机构应按工艺要求，自动强制布料，不应有明显的溺料现象。 5.2.4夹坏机构应运行平稳可靠，不应有掉坏、破损现象。 5.2.5液压机工作时，滚动轴承的温升不应超过30℃，最高温度不应超过70℃；滑动导轨的温升不应超过15℃，最高温度不应超过50℃。 5.2.6液压驱动件（如活塞、柱塞、活动横梁等）工作时不应有爬行和停滞现象。 5. 2. 7 机架正常使用期限不低于50000h。
3
