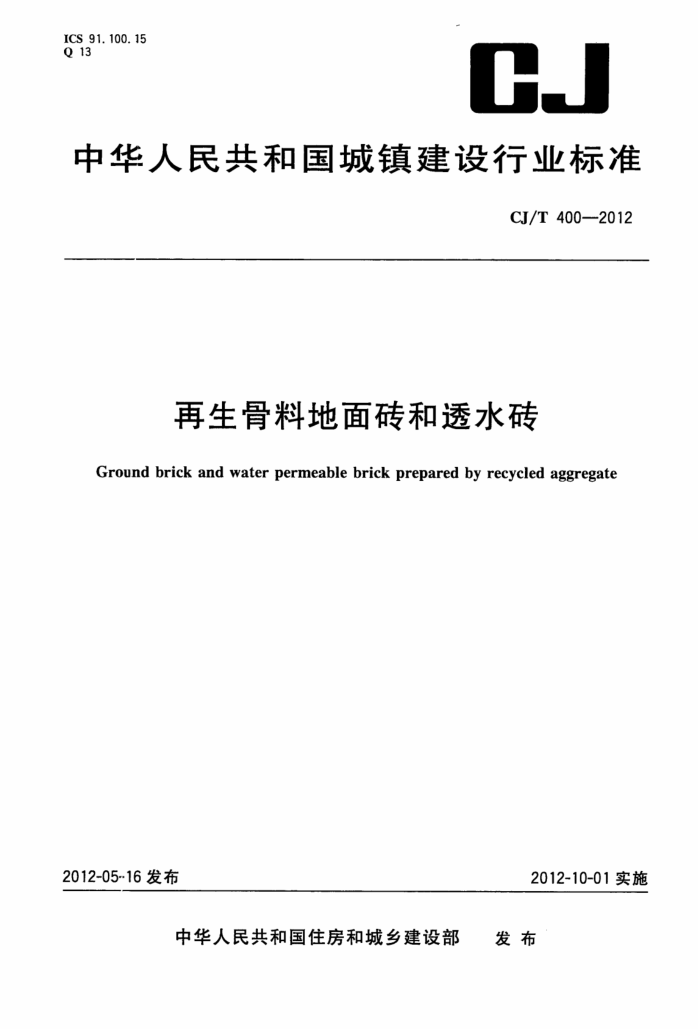

ICS 91.100.15 Q 13
CJ
中华人民共和国城镇建设行业标准
CJ/T 400—2012
再生骨料地面砖和透水砖
Ground brick and water permeable brick prepared by recycled aggregate
2012-05-16发布
2012-10-01实施
中华人民共和国住房和城乡建设部
发布 CJ/T400—2012
前言
本标推根据GB/T1.1一2009给出的规则起草。 本标准由住房和城乡建设部标准定额研究所提出。 本标准由住房和城乡建设部道路与桥梁标准化技术委员会归口。 本标准负责起草单位：废弃物资源化国家工程研究中心。 本标准参加起草单位：昆明市城市管理综合行政执法局、昆明市住房和城乡建设局、四川省建材工
业科学研究院、中国物流技术协会。
K
本标准主要起草人：李如燕、孙可伟、吴勇生、林志伟、赵焱、宋平、邓卫东、杨晓明、秦钢、牟惟仲。
I
建筑321--标准查询下载网 www. jz321. net CJ/T400—2012
再生骨料地面砖和透水砖
1范围
本标准规定了再生骨料地面砖和透水砖的术语和定义、缩略语、分类、原材料、要求、试验方法、检验规则、产品合格证、包装、运输和贮存。
本标准适用于再生骨料地面砖和透水砖的生产和检验。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB175通用硅酸盐水泥 GB/T1596 用于水泥和混凝土中的粉煤灰 GB/T2015 白色硅酸盐水泥 GB8076 混凝土外加剂 GB/T12988 无机地面材料耐磨性能试验方法 GB/T14684 建筑用砂 GB/T 14685 建筑用卵石、碎石 GB/T18046 用于水泥和混凝土中的粒化高炉矿渣粉 GB/T25176 混凝土和砂浆用再生细骨料 GB/T25177 混凝土用再生粗骨料 GB/T25993 透水路面砖和透水路面板 JC/T446 混凝土路面砖 JC/T 539 混凝土和砂浆用颜料及其试验方法 JC/T 945 透水砖 JGJ63 混凝土用水标准
3术语和定义、缩略语
下列术语和定义、缩略语适用于本文件。 3.1术语和定义 3.1.1
再生骨料 recycled aggregate 由建（构)筑废物中的混凝土、砂浆、石、砖瓦等加工而成的颗粒。
3.1.2
再生骨料地面砖groundbrickpreparedbyrecycledaggregate 以再生骨料、水泥以及必要时添加的天然骨料为主要原料，加人适量的外加剂或掺合料，加水搅拌
后成型，经养护而成的地面砖。
1 CJ/T 40-J—2012
3. 1.3
再生骨料透水砖 waterpermeablebrickpreparedbyrecycledaggregate 以再生骨料、水泥以及必要时添加的天然骨料为主要原料，加人适量的外加剂或掺合料，加水搅拌
后成型，经养护而成的透水砖。 3.2缩略语
GBRA再生骨料地面砖（groundbrickpreparedbyrecycledaggregate) WPERA再生骨料透水砖（waterpermeablebrickpreparedbyrecycledaggregate）
4分类
4.1品种
按照再生骨料地面砖和透水砖的形状，分为联锁型再生骨料地面砖和透水砖以及普通型再生骨料地面砖和透水砖。 4.2代号
a）I 联锁型再生骨料地面砖和透水砖代号为S。 b）警通型再生骨料地面砖和透水砖代号为N。
4.3规格
再生骨料地面砖和透水砖的规格见表1，规格也可根据用户的要求确定。
表1规格
单位为毫米
边长厚度
100,150,200,250,300,400,500
50,60,80,100,120
4. 4 4强度等级
再生骨料地面砖和透水砖的强度等级按表2进行划分。
表 2 强度等级
抗压强度等级抗折强度等级
MU20、MU25、MU30、MU35、MU40
R,3. 0,R,3.5,R,4. 0.R,4. 5
4.5标记 4.5.1再生骨料地面砖和透水砖按产品缩略语、代号、规格、强度等级、标准编号的顺序进行标记。 4.5.2示例：
强度等级为MU30，规格尺寸为200mmX200mm×50mm的联锁型再生骨料地面砖标记为： GBRA$200×200×50MU30CJ/T400-2012.
5原材料 5.1再生骨料
再生粗骨料和再生细骨料应分别符合GB/T25177和GB/T25176的规定。
2
建筑321---标准查询下载网 www. jz321. net CJ/T400—2012
5. 2 天然骨料
天然粗骨料和天然细骨料应分别符合GB/T14685和GB/T14684的规定。 5.3水泥
应符合GB175或GB/T2015的规定。 5.4外加剂
应符合GB8076的规定。 5.5 5掺合料
粉煤灰应符合GB/T1596的规定，矿渣粉应符合GB/T18046的规定。 5.6 颜料
应符合JC/T539的规定。 5.7水
应符合JGJ63的规定。
6要求
6.1外观质量
再生骨料地面砖和透水砖的外观质量应符合表3的规定。
表3 外观质量
单位为毫米
项 目
要 求 ≤10 ≤15 ≤10 不允许不允许不明显
正面粘皮及缺损的最大投影尺寸缺棱掉角的最大投影尺寸
非贯穿裂纹长度最大投影尺寸贯穿裂纹
裂纹
分层色差、杂色
6.2 尺寸偏差
再生骨料地面砖和透水砖的尺寸偏差应符合表4的规定。
表4尺寸偏差
单位为毫米
项 目边长厚度厚度差
偏 差 ±2.0 ±2.0 ≤2.0
3
