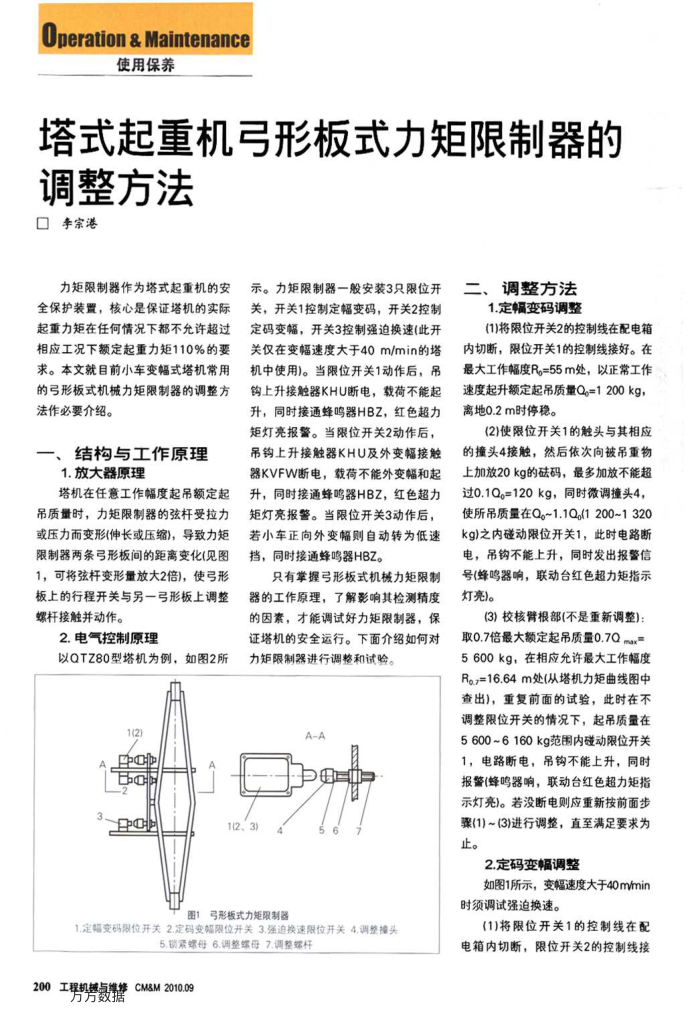

塔式起重机弓形板式力矩限制器的
调整方法口李宗港
力矩限制器作为塔式起重机的安全保护装置，核心是保证塔机的实际起重力矩在任何情况下都不允许超过相应工况下额定起重力矩110%的要求。本文就目前小车变幅式塔机常用的弓形板式机械力矩限制器的调整方法作必要介绍。
结构与工作原理 1.放大器原理
塔机在任意工作幅度起吊额定起吊质量时，力矩限制器的弦杆受拉力或压力而变形(伸长或压缩)，导致力矩限制器两条弓形板间的距离变化（见图 1，可将弦杆变形量放大2倍)，使弓形板上的行程开关与另一弓形板上调整螺杆接触并动作。
2.电气控制原理
以QTZ80型塔机为例，如图2所
1(2) 0 B
示。力矩限制器一般安装3只限位开关，开关1控制定幅变码，开关2控制定码变幅，开关3控制强迫换速（此开关仅在变幅速度大于40m/min的塔机中使用)。当限位开关1动作后，吊钩上升接触器KHU断电，载荷不能起升，同时接通蜂鸣器HBZ，红色超力矩灯亮报警。当限位开关2动作后，吊钩上升接触器KHU及外变幅接触器KVFW断电，载荷不能外变幅和起升，同时接通蜂鸣器HBZ，红色超力矩灯亮报警。当限位开关3动作后，若小车正向外变幅则自动转为低速挡，同时接通蜂鸣器HBZ。
只有掌握弓形板式机械力矩限制器的工作原理，了解影响其检测精度的因索，才能调试好力矩限制器，保证塔机的安全运行。下面介绍如何对力矩限制器进行调整和试验。
AA
1(2、3)
图1形板式力矩限制器
1定幅变码限位开关2.定码变幅限位开关3.强迫换速限位开关4.调整撞头
5.锁系螺母6.调整坏每7.调整螺杆
200工程机撼与撑修
CM&M2010.09
万方万数据
二、调整方法
1.定幅变码调整
(1)将限位开关2的控制线在配电箱内切断，限位开关1的控制线接好。在最大工作幅度R=55m处，以正常工作速度起升额定起吊质量Q=1200kg，离地0.2m时停稳。
(2)使限位开关1的触头与其相应的撞头4接触，然后依次向被吊重物上加放20kg的础码，最多加放不能超过0.1Q=120kg，同时微调撞头4，使所吊质量在Q~1.1Q(1200~1320 kg)之内硅动限位开关1，此时电路断电，吊钩不能上升，同时发出报警信号（蜂鸣器响，联动台红色超力矩指示灯亮)。
(3)校核臂根部(不是重新调整)：取0.7倍最大额定起吊质量0.7Qmax= 5600kg，在相应允许最大工作幅度 Rg7=16.64m处(从塔机力矩曲线图中查出），重复前面的试验，此时在不调整限位开关的情况下，起吊质量在 5600~6160kg范围内硅动限位开关 1，电路断电，吊钩不能上升，同时报警（蜂鸣器响，联动台红色超力矩指示灯亮)。若没断电则应重新按前面步骤(1)~(3)进行调整，直至满足要求为止。
2.定码变幅调整
如图1所示，变幅速度大于40m/min 时须调试强追换速。
(1)将限位开关1的控制线在配电箱内切断，限位开关2的控制线接
