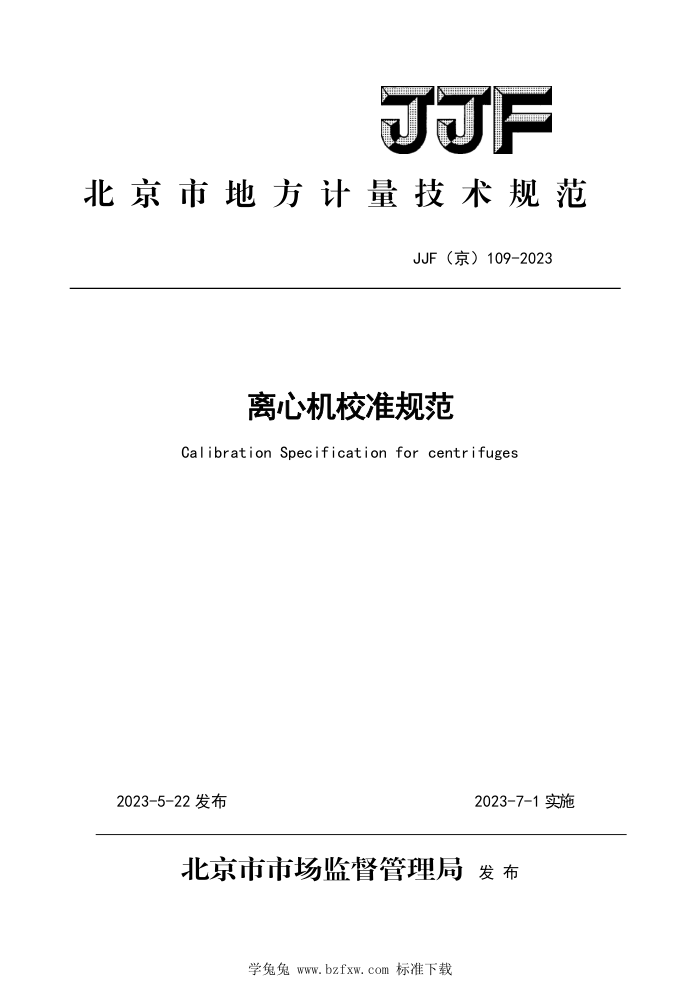

JJF
北京市地方计量技术规范
JJF（京）109-2023
离心机校准规范
Calibration Specification for centrifuges
2023-5-22发布
2023-7-1实施
北京市市场监督管理局 发布
学兔兔www.bzfxw.com标准下载 JJF（京）109-2023
离心机校准规范
JJF（京）109-2023
Calibration Specification for centrifuges
归口单位：北京市市场监督管理局
主要起草单位：北京市计量检测科学研究院
本规范委托北京市计量检测科学研究院负责解释。
学兔兔www.bzfxw.com标准下载 JJF（京）109-2023
本规范主要起草人：
于宝良 （北京市计量检测科学研究院）沙硕 （北京市计量检测科学研究院）邬洋 （北京市计量检测科学研究院）李颖 （北京市计量检测科学研究院）
参加起草人：
郭炳义 （北京市计量检测科学研究院）李刚 （北京市计量检测科学研究院）李巍 （北京市计量检测科学研究院）左述尧 （北京工业大学）
学兔兔www.bzfxw.com标准下载 JJF（京）109-2023
目录
引言 1 范围 2 引用文件 3 术语 4 概述 5 计量特性 6 校准条件 7 校准项目和校准方法 8 校准结果表达·· 9 复校时间间隔· 附录A 转速示值误差测量结果不确定度评定示例·.· 附录B推荐的校准证书内容
I) (1) (1) (1) (1) (2) (2) (2) (3) (4) (5) (7)
学兔兔www.bzfxw.com标准下载 引言
本规范以JJF1071《国家计量校准规范编写规则》、JJF1001《通用计量术语及定义》、JJF1059.1《测量不确定度评定与表示》和JJF1094《测量仪器特性评定》为基础性系列规范进行制定。
本规范主要参考国家标准GB/T30099《实验室离心机通用技术条件》和医药行业标准YY/T0657《医用离心机》编制而成。
JJF（京）109一2023《离心机校准规范》为新制定技术规范，未有相对应的国际建议、国际文件或国际标准可采用。
本规范为首次制定，未有替代规范的其它版本和修订内容表述，
II
学兔兔www.bzfxw.com标准下载 离心机校准规范
1范围
本规范适用于额定最高转速不超过30000r/min的医用离心机及实验室离心机（以下简称离心机）的校准。
2 引用文件
本规范引用了下列文件： JJF1059.1测量不确定度评定与表示 GB/T30099-2013实验室离心机通用技术条件凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的
引用文件，其最新版本（包括所有的修改单）适用于本规范。
3术语
JJF1001-2011《通用计量术语及定义》和GB/T30099-2013《实验室离心机通用技术条件》中的有关定义适用于本规范。下面引用了一些最相关的术语和定义。 3.1低速离心机lowspeedcentrifuge[GB/T30099-2013，3.4]
额定最高转速小于10000r/min的离心机。 3.2高速离心机highspeedcentrifuge[GB/T30099-2013，3.5]
额定最高转速在大于或等于10000r/min小于或等于30000r/min之间的
离心机。 4概述
离心机是利用机件旋转产生的离心力实现悬浮液、乳浊液及其他物料的分离或浓缩的仪器设备。
离心机离心的工作原理是利用旋转运动的离心力以及物质的沉降系数或浮力密度的差异进行分离、浓缩和提纯样品的一种方法。它的作用原理有离心过滤和离心沉降两种。
低速离心机的结构简单，由电动机、离心转头、调速器、定时器、离心套管与底座等部件构成。高速离心机通常由转动装置、速度控制系统、离心室、离心转头及安全保护装置等构成。
1
学兔兔www.bzfxw.com标准下载 5计量特性 5.1转速示值误差
低速离心机：土2.5%。 高速离心机：土1%。
5.2定时误差
数字定时装置：土1%。 机械定时装置：土5%。 注：以上所有指标不是用于合格性判别，仅提供参考。
6 校准条件 6.1环境条件
温度：（20土10）℃。 相对湿度：不大于80%。 电压AC：（220土22）V或（380土38）V
6.2测量标准及其他设备
测量标准及其他设备见表1。
表1测量标准及其他设备名称
序号
技术要求
测量范围：（10～60000）r/min 最大允许误差：土0.01% 测量范围：不小于1h 最大允许误差：±0.10s/h
转速测量仪
1
2
电子秒表
校准项目和校准方法 7.1校准项目
校准项目见表2。
表2校准项目一览表
序号 1 2
校准项目转速示值误差定时误差
7.2校准方法
2
学兔兔www.bzfxw.com标准下载 7.2.1转速示值误差
（1）校准点的选择根据被校离心机的转速范围，推荐选取包括最高和最低转速在内的不少于3
个校准点。也可以按照用户的要求选取较准点
（2）在离心机转动部件上粘贴1个转速测量仪的靶标。按转速测量仪的使
用手册规定正确安装、调整好转速传感器。
（3） 转速测量仪置于转速测量功能。 (4） 将装至满载转头的离心机调至转速校准点。 （5） 待离心机转速稳定后，在转速测量仪上连续打印10个转速测量值。 (6） 转速示值误差按公式（1）计算。
d=! n-n. ×100%
(1)
n
式中： 8.一转速示值误差，%; n一离心机标称转速值，r/min; n一转速测量仪10次转速测量平均值，r/min。
7.2.2定时误差
按照用户的要求设定离心机定时时间，启动离心机定时装置的同时启动电子
秒表。待离心机设定的定时时间结束时停止电子秒表。定时误差按公式（2）计算。
={二h ×100%
(2)
5
式中： 8一定时误差，%; t一离心机定时设定值，S t，一电子秒表定时测量值，s。
87 校准结果表达 8.1校准数据处理
3
