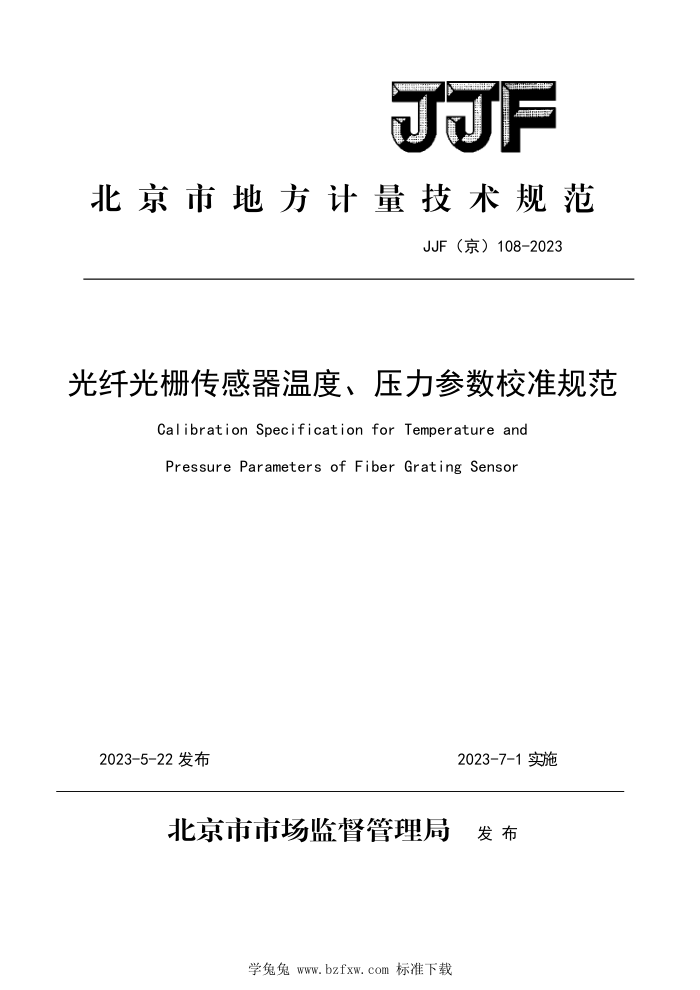

JJF
北京市地方计量技术规范
JJF（京）108-2023
光纤光栅传感器温度、压力参数校准规范
Calibration Specification for Temperature anc
Pressure Parameters of Fiber Grating Sensor
2023-5-22发布
2023-7-1实施
北京市市场监督管理局 发布
学兔兔www.bzfxw.com标准下载 JJF(京)108-2023
光纤光栅传感器温度、压力
参数校准规范 Calibration Specification for
JJF(京)108-2023
Temperature and Pressure Parameters
of Fiber Grating Sensor
归口单位：北京市市场监督管理局
主要起草单位：北京市计量检测科学研究院
内蒙古蒙牛乳业（集团）股份有限公司
参加起草单位：北京通为科技有限公司
本规范委托北京市计量检测科学研究院负责解释
学兔兔www.bzfxw.com标准下载 JJF（京)108-2023
本规范主要起草人：
李颖（北京市计量检测科学研究院）
杨志刚（内蒙古蒙牛乳业（集团）股份有限公司）
王媛媛（北京市计量检测科学研究院）
赵霞（北京市计量检测科学研究院）
参加起草人：
杨光（北京通为科技有限公司）张占庭（内蒙古蒙牛乳业（集团）股份有限公司）田永丰（内蒙古蒙牛乳业（集团）股份有限公司）
学兔兔www.bzfxw.com标准下载 JJF（京）108-2023
目录
引 1 范围 2 引用文件. 3 名词术语 4 概述 5 计量特性. 6 校准条件 7 校准项目和校准方法 8 校准结果的表达 9 复校时间间隔. 附录A 附录B 附录 C 附录 D
T T
.5
6
t.8
9
12
学兔兔www.bzfxw.com标准下载 JJF(京)108-2023
引言
本规范参照了国家计量技术规范JJF1001一2011《通用计量术语及定义》，JJF 1059.1一2012《测量不确定度评定与表示》以及JJF1071一2010《国家计量校准规范编写规则》中规定的相关术语定义和编写规则
本规范为首次发布。
II
学兔兔www.bzfxw.com标准下载 JJF（京）108-2023
光纤光栅温度、压力传感器校准规范
1范围
本规范适用于各类光纤光栅传感器温度、压力参数计量性能的校准，
2引用文件
GB/T2421.1-2008电工电子产品环境试验概述和指南
3名词术语 3.1光纤光栅传感器FiberBragggratingsensor
利用光纤光栅的敏感性来测量温度、压力等物理参数的传感器。 3.2温度重复性Temperaturerepeatability
同一观测者在同一温度下进行重复测量所得结果之间的一致程度。
4概述
光纤光栅传感器是监测各种动态或静态信号如温度、压力、应变、机械波等物理参数的重要传感器。光纤光栅是利用光纤中的光敏性制成的，所谓光纤中的光敏性是指激光通过掺杂光纤时，光纤的折射率将随光强的空间分布发生相应变化的特性。宽带光进入光纤，经过光栅反射回特定波长的光，通过测量光栅反射波长，换算被测体温度、应变等物理量。
5计量特性 5.1温度示值误差光纤光栅传感器温度示值误差应不超过土0.5℃。 5.2温度重复性
温度重复性应小于0.5%。 5.3压力示值误差
压力示值误差应不超过土1%（按量程的百分数计算）。 注：以上指标不作为合格性判定
6校准条件 6.1环境条件 6.1.1环境温度：（15～35）℃；环境湿度：（25～75）%RH
1
学兔兔www.bzfxw.com标准下载 JJF（京）108-2023
「电工电子产品环境试验概述和指南（GB/T2421.1-2008）
6.1.2当电测仪器设备对环境条件另有要求时，应满足其规定的要求。 注：如不能满足上述条件应考虑因此引入的不确定度。 6.2测量标准 6.2.1 温度测量标准器及配套设备标准器及配套设备见表1。
表1标准器及配套设备
序号 设备名称 技术要求
用途温度标准器与标准铂 满足要求电阻温度 的其他测计配套使 量标准用
备注也可使用
铂电阻温度计
1
二等标准
电测设备 相对误差不大于3×10-5
2
测温范围 -40℃~100℃ 温度均匀
也可使用满足校准要求的其备
0.02℃
性
提供恒定
恒温槽
温度波动 0.02℃/10min
3
温度源 他恒温设
度恒温区域
深×直径：25cm×15cm，或者容积是被校传感器体积的5倍以上
6.2.2压力测量标准
压力测量标准器可选用补偿式微压计、数字压力计、标准压力发生器或其他符合要求的压力标准器对光纤光栅传感器进行校准。标准器允许误差绝对值不超过被校仪表最大允许误差绝对值的1/3，
7校准项目和校准方法 7.1校准项目
校准项目包括温度示值误差、温度重复性、压力示值误差。 7.2校准方法 7.2.1外观及解调器检查
传感器外观应光洁、无锈斑及裂痕，各部分应连接牢固光纤引线应无损，
标示应清晰。传感器应配备可完成光纤光栅传感器的信号采集并进行输出的设备。 7.2.2温度示值误差、温度重复性的校准
2
学兔兔www.bzfxw.com标准下载 JJF（京）108-2023
7.2.2.1校准前的准备 a）开启电测设备进行预热，预热时间至少20min或满足其使用说明书的要求， b）按恒温槽使用说明书的要求使其处于正常工作状态，并保证工作区域的液面处于规定的位置。 c）调制解调器开机预热。 7.2.2.2温度示值误差的校准过程 a）测量温度点一般选择传感器的下限值、中间值和上限值，也可根据用户需要选择实际常用的温度点。为保证示值有效，所选温度点偏离环境温度至少10℃。 b）将传感器与调制解调器相连，使其处于正常工作状态。将传感器与标准铂电阻温度计一同放入恒温槽，浸没深度不小于25cm。 c）将恒温槽设定在下限温度，待帽温槽温度稳定，实际温度最大偏差不超过土 0.2℃时（以标准器为准），稳定10min，分别读取标准器的温度示值和调制解调器显示的温度示值，每2min读取一次，连续测量5次。在测量过程中，恒温槽温度变化不超过0.05℃。
d）根据上述测量要求，依次测量中间温度和上限温度时标准器和调制解调器的温度示值。 7.2.2.3温度重复性的校准
将传感器放入恒温槽内，设置恒温槽温度至60℃，待温度稳定20min后记录传感器示值，然后将传感器取出在室温环境下回复10min后再次放入恒温槽内读数。重复试验6次，在此期间要求标准器读数波动不得超过0.05℃。 7.2.3压力校准
7.2.3.1压力校准点的选择压力传感器校准点的数量一般不少于5个点（包括零点、压力传感器测量上
限），均匀分布在量程范围内，也可以根据客户要求选取。
7.2.3.2校准过程校准时，通过压力发生器产生压力，由零点开始校准，逐渐平稳加压到各个
校准点，直至测量上限；然后由测量上限开始，逐渐平稳降压到各校准点，直至零点，每个校准点压力稳定后，分别读取并记录标准器示值和压力传感器示值，此为一个循环。压力校准应进行正反行程的三个循环校准。 7.3数据处理
3
