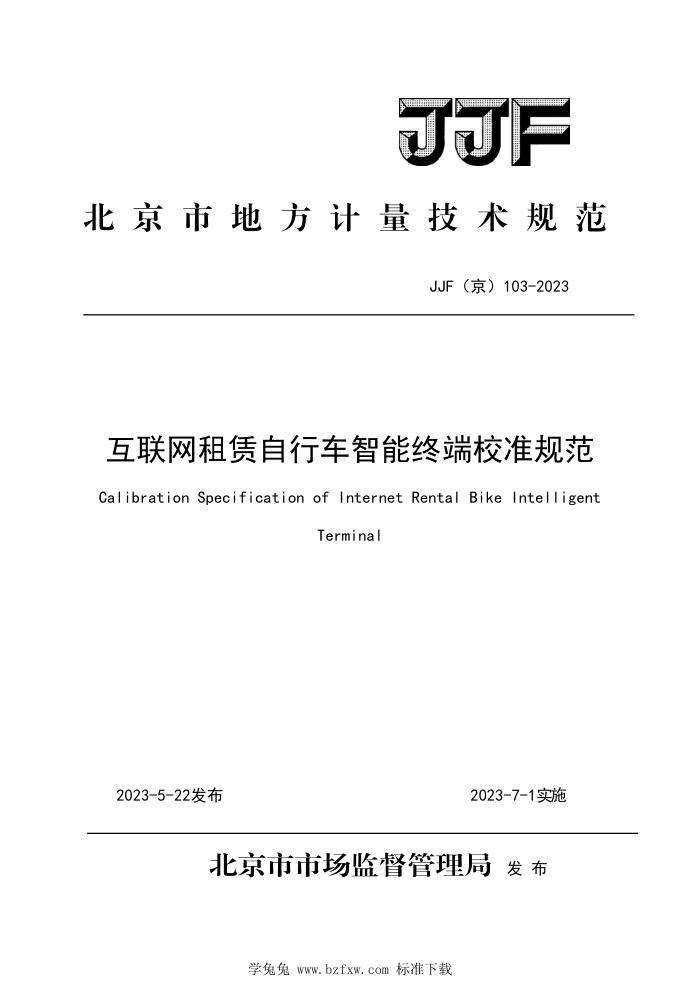

JJF（京）103-2023
互联网租赁自行车智能终
端校准规范
JJF（京）103-2023
Calibration Specification of Internet Rental
Bike Intelligent Terminal
归口单位：北京市市场监督管理局
主要起草单位：北京市计量检测科学研究院
北京市智慧交通发展中心
本规范委托北京市计量检测科学研究院负责解释
P
学兔兔www.bzfxw.com标准下载 JJF（京）103-2023
本规范主要起草人：
许原 （北京市计量检测科学研究院）盖旭刚
(北京市计量检测科学研究院）
高伟 (北京市计量检测科学研究院) 昌晓旭
(北京市计量检测科学研究院）
参加起草人：
郭彦茹曹敬洽 (北京市智慧交通发展中心)
(北京市智慧交通发展中心)
学兔兔www.bzfxw.com标准下载 JJF（京）103-2023
目录
引 言 1范围. 2引用文献， 3术语和定义 4概述. 5计量特性. 6校准条件 7校准项目和校准方法 8校准结果表达， 9复校时间间隔，附录A校准原始记录参考格式附录B校准证书内页格式附录C定位偏差测量结果不确定度评定附录D定位偏差测量结果不确定度评定
(II) (1) (1) (1) (1) (2) (2) (3) (5) (6) (7) (8) (9) (12)
学兔兔www.bzfxw.com标准下载 JJF（京）103-2023
引言
JJF1071-2010 《国家计量校准规范编写规则》、JJF1001-2011《通用计量术语及定义》、JJF1059.1-2012《测量不确定度评定与表示》共同构成支撑本校准规范制定的基础性系列规范。
本规范为首次发布。
II
学兔兔www.bzfxw.com标准下载 互联网租赁自行车智能终端校准规范
1范围
本规范适用于互联网租赁自行车智能终端的校准。
25 引用文献
本规范引用了下列文献： JJF1001通用计量术语及定义 JJF1180时间频率计量名词术语及定义 JJF1403-2013全球导航卫星系统（GNSS）接收机（时间测量型）校准规范凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的
引用文件，其最新版本（包括所有的修改单）适用于本规范。
3术语和定义
3.1 定位偏差positionoffset
定位偏差指互联网租赁自行车智能终端每次落锁时输出的一组定位值与
标准位置值的偏差。
3.2
定位精密度 positionprecision 定位精密度指互联网租赁自行车智能终端每次落锁后输出的一组定位值
自身的一致程度。
4概述
互联网租赁自行车智能终端是以GNSS接收模块为核心的互联网租赁自行
车车载电子设备，主要用于对车辆位置的监测、入栏结算管理和车辆智能调度。 其校准原理框图如图1所示。
终端主要由GNSS天线、GNSS接收模块、蓝牙嗅探模块、无线通讯模块和
智能电子锁组成，在微处理器的控制下，完成数据采集和处理，测试结果可通
过本地串口输出或通过平台下载。
学兔兔www.bzfxw.com标准下载 JJF（京）103-2023
互联网租赁自行车智能终端
GNSS 天线
GNSS 接收模块
GNSS信号
入栏管理区域广播信号
智能电子锁
蓝牙嗅探模块
入栏落锁手机订单结算
蓝牙道钉广播信号
图1互联网租赁自行车智能终端组成及原理框图
计量特性
5
5. 1 定位偏差
（1～15）m。
5. 2 定位精密度
(1～15）m（1g）)。
6 校准条件
6. 1 环境条件 6.1.1 校准条件
a) 环境温度：（ (20~25)℃。 b) 相对湿度：≤80%。 c) 电源电压： (220±20)V。 d) 电源频率：（50土2）Hz。 e) 无影响仪器正常工作的电磁干扰和机械振动。
2
学兔兔www.bzfxw.com标准下载 JJF（京）103-2023
6. 2 6.2.1GNSS信号模拟器
主要校准设备
a）支持系统具备被测互联网租赁自行车智能终端所支持的GNSS系统和频点，至少需
包含GPSL1C和BDSB1I、B1C频点。
b）信号功率输出范围：（-130～-70）dBm。 c） 伪距精度 ≤10mm
6.2.2导航信号转发器
支持GNSS信号转发，信号增益设定范围（0～40）dB。
7 校准项目和校准方法
7.1 外观及工作正常性 7.1.1外观
a）互联网租赁自行车智能终端外表面应光洁、平整，不应有凹痕、划伤、 裂缝、变形等缺陷。金属壳表面应有防锈、防腐蚀涂层，金属零件不应有锈蚀。。
b）互联网租赁自行车智能终端应有铭牌，铭牌应符合如下规定：铭牌应牢固安装在互联网租赁自行车智能终端主机机壳外表面的醒目位
置，并标出制造商名称、地址、商标、产品中文名称、规格型号、互联网租赁自行车智能终端主机可识别的唯一性编号及其二维码、制造日期等内容。 7.1.2工作正常性
互联网租赁自行车智能终端通电后，观察如下功能是否正常： a） 扫码开关锁功能。 b） GNSS定位功能。 c) 数据上传和输出功能
7. 2 校准方法 7.2. 1 定位偏差
