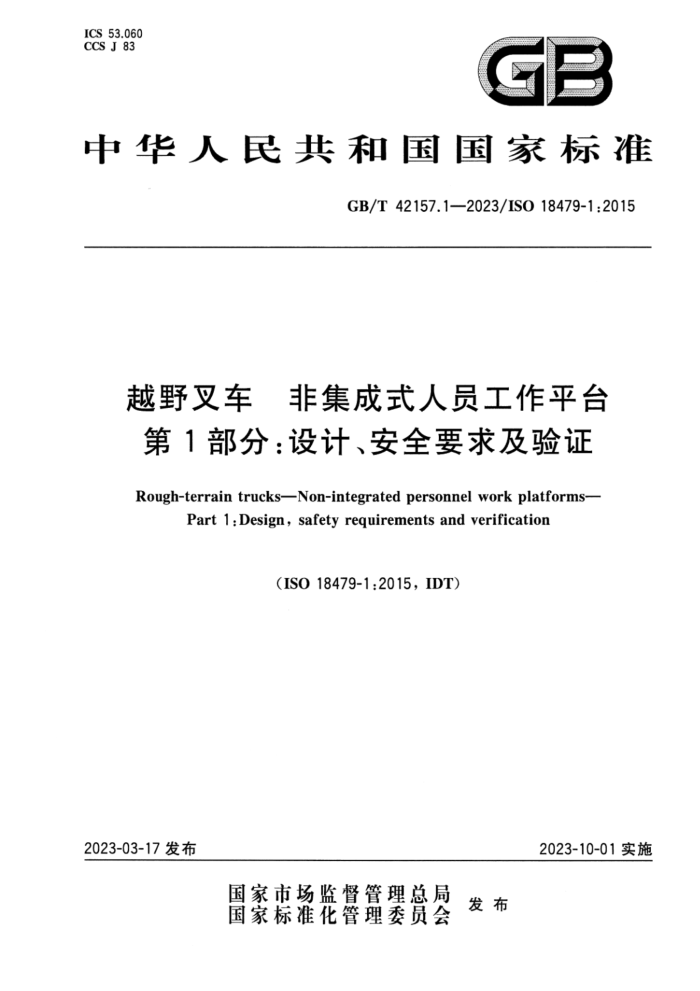

ICS 53.060 CCS J 83
GB
中华人民共和国国家标准
GB/T 42157.1—2023/ISO 18479-1:2015
越野叉车 非集成式人员工作平台第1部分：设计、安全要求及验证 Rough-terrain trucks-Non-integrated personnel work platforms-
Part 1:Design,safety requirements and verification
(ISO 18479-1:2015,IDT)
2023-10-01实施
2023-03-17发布
国家市场监督管理总局
国家标准化管理委员会 发布 GB/T42157.1—2023/ISO18479-1:2015
目 次
前言引言
范围 2 规范性引用文件 3 术语和定义安全要求和/或保护/降低风险措施
1
4
4.1 通则 4.2 符合性 4.3 实际起重量 4.4非集成式PWP的设计要求 5安全要求和/或保护/风险降低措施的验证使用信息
6
6.1 制造商铭牌 6.2 起重量警告参考文献· GB/T42157.1—2023/ISO18479-1:2015
前言
本文件按照GB/T1.1一2020《标准化工作导则 I第1部分：标准化文件的结构和起草规则》的规定起草。
本文件是GB/T42157《越野叉车非集成式人员工作平台》的第1部分。GB/T42157已经发布了以下部分：
第1部分：设计、安全要求及验证；第2部分：对用户的要求。 本文件等同采用ISO18479-1：2015《越野叉车非集成式人员工作平台 第1部分：设计、安全要
求及验证》。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。 本文件由中国机械工业联合会提出。 本文件由全国工业车辆标准化技术委员会（SAC/TC332)归口。 本文件起草单位：徐州徐工特种工程机械有限公司、北京起重运输机械设计研究院有限公司、安徽
好运机械有限公司、诺力智能装备股份有限公司、宁波如意股份有限公司、国家起重运输机械质量检验检测中心、龙合智能装备制造有限公司、河南嘉晨智能控制股份有限公司。
本文件主要起草人：韩嫔、张金侠、路振坡、程双灵、卫恺、杨泽锋、贾吉鹏、齐到满、杨静、李飞。
1 GB/T 42157.1—2023/IS0 18479-1:2015
引言
越野叉车以其独特的结构及所能配备的多种属具，能胜任许多不同种类车辆的工作，在发达国家的应用极其广泛，国外已经拥有完整的越野叉车的技术标准体系。目前国内也陆续有一些厂家进人这领域。对于安装非集成式人员工作平台的越野叉车，关系到操作人员与车辆的安全，因此对越野叉车的安全要求越来越高。国际高端市场有严格的准人要求，为了打破技术性贸易壁垒，我们加快了越野叉车的国际标准转化进程，使我国的越野叉车的安全要求及验证方法尽快与国际接轨。
-
本文件主要涉及非集成式人员工作平台的设计和安装要求，不涉及越野叉车本身。 GB/T42157《越野叉车非集成式人员工作平台》旨在确立安装在越野叉车上的非集成式人员工
作平台的设计规范、安全要求及对用户的使用要求。GB/T42157拟发布以下部分。
第1部分：设计、安全要求及验证。目的在于确立非集成式人员工作平台的设计规范、安全要求及验证方法。 一第2部分：对用户的要求。目的在于确立非集成式人员工作平台的操作者的资格和使用方法。
-
本文件是GB/T15706定义的C类标准。
II GB/T42157.1—2023/ISO18479-1:2015
越野叉车非集成式人员工作平台第1部分：设计、安全要求及验证
1范围
本文件规定了获准用于越野叉车的非集成式人员工作平台（PWP)的设计规范和安全要求。其可安装和固定在越野叉车的货叉、货叉架或属具架上，在平台上无任何控制移动装置的情况下，可将使用者（带材料和工具或不带材料和工具)提升到工作位置。
关于越野型伸缩臂式叉车的设计、安全要求及验证在ISO10896-1中已有规定。 本文件不适用于安装有影响越野叉车动作的控制装置的人员工作平台。 本文件不适用于在发布日期之前制造的非集成式人员工作平台。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
ISO2867土方机械通道装置（Earth-movingmachinery一Accesssystems）注：GB/T17300—2017土方机械通道装置（ISO28672011,IDT) ISO10896-1越野叉车安全要求及验证第1部分：伸缩臂式叉车（Rough-terraintrucks-
Safety requirements and verification-Part 1:Variable-reach trucks)
注：GB/T35205.1—2017越野叉车安全要求及验证第1部分：伸缩臂式叉车（ISO10896-1：2012，IDT) ISO12100 机械安全设计通则风险评估与风险减小（Safetyofmachinery一General
principles for designRisk assessment and risk reduction)
注：GB/T15706—2012机械安全设计通则风险评估与风险减小(ISO12100：2010，IDT） ISO16368移动式升降工作平台设计计算、安全要求和测试方法（Mobileelevatingworkplat
forms—Design,calculations,safety requirementsand test methods)
注：GB/T25849—2010移动式升降工作平台设计计算、安全要求和测试方法（ISO16368：2003，MOD) ISO18479-2越野叉车非集成式人员工作平台第2部分：对用户的要求（Rough-terrain
trucks—Non-integrated personnel work platforms—Part 2:User requirements)
3术语和定义
ISO10896-1、ISO12100、ISO16368、ISO18479-2界定的以及下列术语和定义适用于本件。
3.1
非集成式人员工作平台non-integratedpersonnelworkplatform 非集成式PWPnon-integratedPWP 安装在越野叉车上、不含任何控制动作的控制装置，用于提升使用者、工具、材料至一定工作高度的
属具。
1 GB/T42157.1—2023/ISO18479-1:2015
3.2
塑性材料ductilematerial 在非集成式PWP的额定最低工作温度下，失效前具有10%的最小延伸率，且具有足够的缺口冲击
强度的材料。 3.3
非塑性材料 non-ductile material 脆性材料brittlematerial 玻璃纤维增强塑性材料或其他不满足塑性材料要求的材料。
3.4
使用者 occupant(s) 在非集成式PWP上指示叉车操作者操作非集成式PWP运行方向的有资格和授权人员。
4安全要求和/或保护/降低风险措施
4.1通则
非集成式PWP应符合本章的安全要求和/或保护/降低风险措施。 另外，对于本文件未涉及的相关非重大危险，非集成式PWP应按ISO12100的准则进行设计。 如果越野叉车制造商批准非集成式PWP在其叉车上使用，应向用户明示允许使用的非集成式
PWP的清单（即操作手册或公告）。
4.2 符合性
越野叉车制造商应确保其满足本章所述的要求，并作为允许其使用平台前提的一部分。
4.3 实际起重量
当叉车制造商批准使用非集成式PWP时，非集成式PWP、使用者、设备和材料的总质量不应超过叉车载荷曲线图所示的实际起重量。
如果在没有载荷曲线图的叉车上使用非集成式PWP，则非集成式PWP、使用者、设备和材料的总质量不应超过叉车实际起重量的三分之一。
非集成式PWP应按照6.2的要求进行标记。 4.4非集成式PWP的设计要求 4.4.1非集成式PWP的材料和尺寸
非集成式PWP应为阻燃材料制造，即移除火源后不会继续燃烧的材料。 非集成式PWP的地板尺寸不应超过叉车铭牌所示载荷中心距的两倍，测量时平行于叉车的纵向
中心平面，运输宽度也不应超过叉车总宽（通过承重轮胎测量）任意一侧250mm。 4.4.2护栏系统 4.4.2.1 防护装置
非集成式PWP的所有侧面应安装防护装置以防止使用者或材料坠落。防护装置应牢固地固定在非集成式PWP上，由至少1.0m高的护栏、至少0.1m高的护脚板以及与护栏或护脚板的间距均不大
2 GB/T42157.1—2023/IS018479-1:2015
于0.55m的中间护栏构成。
中间护栏可用水平间距最大不超过180mm的多根立柱代替。立柱之间的水平间距不应超过 120mm。
护脚板的水平间距不大于15mm。 护栏应能承受在最不利位置和最不利方向上施加890N的集中载荷，而不发生永久变形护栏可为折叠式，但仍需牢固地固定在非集成式PWP上，且配备有防止意外脱开和松动的固定
销，或其他等效的锁紧装置。 4.4.2.2锚固器
非集成式PWP应提供用于连接安全绳的锚固器，应满足以下要求。
作为坠落防护系统或坠落约束系统一部分的每个防护装置锚固器应能承受16kN的静态力而不达到极限强度。对于额定承载能力超过一个使用者的锚固器，每增加一个使用者，其强度要求应增加20%。此强度要求应仅适用于在所有可能载荷方向上的非集成式PWP的锚固器及其附件，在稳定性计算和试验中不应考虑。
一一作为坠落防护系统或坠落约束系统一部分的每个约束锚固器应能承受3kN的静态力而不达
到极限强度。对于额定承载能力超过一个使用者的锚固器，每增加一个使用者，其强度要求应乘以使用者数量。此强度要求应仅适用于在所有可能载荷方向上的非集成式PWP的锚固器及其附件，在稳定性计算和试验中不应考虑。
非集成式PWP上提供的锚固器数量应等于或超过非集成式PWP制造商准许的使用者数量。如果单个锚固器的额定承载能力为多人，则可将多名使用者同时连接到单个锚固器上。
锚固器的设计应满足对人员的防护要求。裸露的边或角应以至少0.5mm的半径或45°的倒角处理。
非集成式PWP制造商应标识每个锚固器的位置及可挂安全绳的最大数量。 应通过设计校验和目测检查进行验证。
4.4.2.3护栏出入口
非集成式PWP应有出人口。出人非集成式PWP的可移动护栏系统的任何部分不应向外折叠或打开。门应设计成在关闭位置能锁紧，且应自动回到关闭和锁紧位置。应防止意外打开。自动返回保护位置的滑动式或垂直铰接式的中间护栏不需要紧固。宜考虑出入的方便性。
进人非集成式PWP的最小开口宽度应为420mm。 带有固定顶部护栏的非集成式PWP，开口尺寸应至少高800mm、宽420mm。 如有可能，开口尺寸高度不宜小于920mm、宽度不宜小于645mm。 应通过目测检查进行验证。
4.4.2.4·链条或绳索
链条或绳索不应用作护栏或护栏门。 应通过目测检查进行验证。
4.4.3承重构件
用于非集成式PWP的塑性材料（基于最小届服强度）的结构安全系数不应小于2。 对于所有承重构件和非集成式PWP连接装置所用的非塑性材料（基于最小极限强度），其结构安
3 GB/T42157.1—2023/ISO18479-12015
全系数不应小于5。
应通过功能试验进行验证。
4.4.4平台地板
非集成式PWP的地板应防滑且自动排水。地板上或地板与护脚板之间及通道的任何开口尺寸应能防止直径为15mm的球体通过。
不准许在非集成式PWP的地板上安装活板门。 应通过目测检查进行验证。
4.4.5非集成式PWP人员通道
如果地面到非集成式PWP地板的底部位置之间的距离超过500mm，则应按照ISO2867的规定设置一个进人非集成式PWP的爬梯系统
相邻梯阶间距不应超过350mm。 应通过目测检查进行验证。
4.4.6 5平台连接及固定
应提供将非集成式PWP与叉车牢固连接并防止意外转动的装置。该装置应保持在叉车或非集成式PWP上。
应采取措施使得非集成式PWP在叉车上仅可横向居中且紧靠货叉、货叉架或属具支架的垂直面。 应通过设计校验和目测检查进行验证。
4.4.7运动部件的防护
非集成式PWP的设计应避免使用者受到越野叉车运动部件的伤害。 应通过目测检查进行验证。
5安全要求和/或保护/风险降低措施的验证
第4章规定的所有安全措施宜包含显见的验证方法，如果验证方法不够显见，则按相应要求条款的验证方法执行。
6使用信息
6.1制造商铭牌 6.1.1非集成式PWP的制造商应提供但不限于以下信息，并应清晰和永久性地标记在非集成式 PWP上:
a) 制造商的名称和地址（城市、地区和国家为必填项）； b) 型号名称； c) 产品编号； d）最大质量； e) 最大承重（包括使用者、设备和材料）和使用者人数； f) 如果安装了液压装置，制造商推荐的最大工作压力； 4
