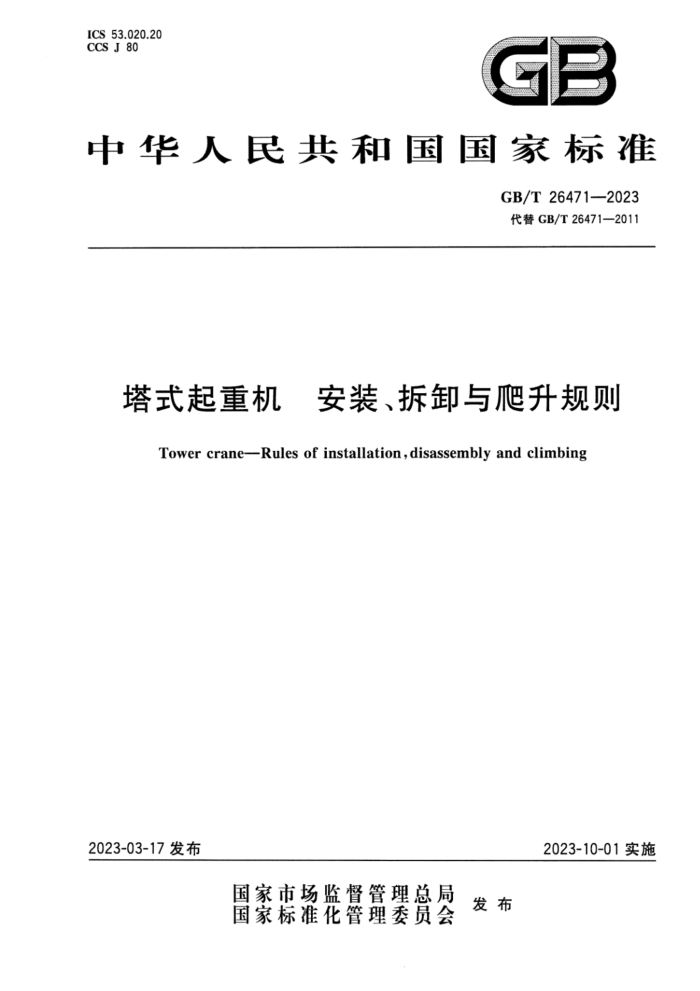

ICS 53.020.20 CCS J 80
GB
中华人民共和国国家标准
GB/T26471—2023 代替GB/T26471—2011
塔式起重机 安装、拆卸与爬升规则
Tower crane-Rules of installation,disassembly and climbing
2023-10-01实施
2023-03-17发布
国家市场监督管理总局
国家标准化管理委员会 发布 GB/T26471—2023
目 次
前言
范围 2 规范性引用文件 3 术语和定义 4 安拆单位及人员
1
安拆基本规定… 6 安拆前的准备 7 基本架设高度的安拆 8 外爬式塔机的爬升作业附着装置的安装与拆卸·
5
N
9
11
10 内爬(外挂)式塔机的安拆 11 安全保护装置的调试 12 安装后的检查与验收参考文献
12
1,3 13
14
表1塔机与架空输电线的安全距离 GB/T26471—2023
前言
本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定
起草。
本文件代替GB/T26471一2011《塔式起重机安装与拆卸规则》，与GB/T26471一2011相比，除结构调整和编辑性改动外，主要技术变化如下：
更改和增加了部分术语和定义（见第3章，2011年版的第3章）；删除了“过渡节”的术语定义（见2011年版的3.2）；更改和增加了安拆单位及人员的要求（见第4章，2011年版的第4章）；增加了专项方案的要求（见5.2)；更改和增加了安拆安全距离、群塔作业安装安全距离的要求（见5.4、5.5，2011年版的5.4～5.6)；增加了安装选址的要求（见5.6)；增加了安装后自检和调试的要求（见5.7.1)；增加了安装自检后检验和验收的要求（见5.7.2）；增加了关于挡风物、警示牌和零部件的要求（见5.8）；一增加了安拆作业前技术交底的要求（见6.1.4)；增加了安拆现场人员的配备要求（见6.2）；更改了安装前的检查要求（见6.4.1，2011年版的6.3.1)；更改了关于基础及附着建筑物（构筑物）的要求（见6.5，2011年版的6.4)；增加了空载状态下塔身垂直度的要求（见7.4）；更改了高强度螺栓的要求（见7.6，2011年版的7.5）； -增加了起重臂拉杆安装的要求（见7.12）；增加了内爬（外挂)塔机安装总高度及专用框架安装位置的要求（见7.13)； -增加了安装后工作机构调试、电气系统接线的要求（见7.14、7.15）；增加了拆卸过程的要求（见7.16）；增加了基本架设高度阶段检查、测试的要求（见7.18）；增加了塔机爬升部分平衡的要求（见8.2.4）；增加了关于降节时的要求（见8.2.7）；更改了关于液压系统的要求（见8.3，2011年版的8.3）；增加了非标准附着装置的设计制作要求（见9.1.3)；增加了内爬（外挂)塔机非标准部件的设计制作要求（见10.1.1)；
-
-
更改了内爬（外挂）塔机拆卸的要求（见10.3，2011年版的10.3）。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。 本文件由中国机械工业联合会提出。 本文件由全国起重机械标准化技术委员会（SAC/TC227)归口。 本文件起草单位：山东省建筑科学研究院有限公司、山东天元建设机械有限公司、北京建筑机械化
研究院有限公司、大汉科技股份有限公司、山东中诚机械租赁有限公司、抚顺永茂建筑机械有限公司、方圆集团有限公司、北京建筑大学、浙江省建设工程机械集团有限公司、湖北江汉建筑工程机械有限公司、 中建海峡建设发展有限公司、北京住总集团有限责任公司、广东省建筑机械厂有限公司、成都久和建设设备有限责任公司、北京市第三建筑工程有限公司、北京博大经开建设有限公司、江苏众建达丰机械工
I GB/T26471—2023
程有限公司、陕西建设机械股份有限公司、中国建筑第二工程局有限公司、中铁建设集团有限公司、江苏省金陵建工集团有限公司、中交基础设施养护集团有限公司、中国建设教育协会。
本文件主要起草人：黄楠、王乔、梁荣建、罗文龙、靳义新、赵玉玺、刘双、柴佳、吴明臣、王凯晖、冯功斌、 夏挺、文朝辉、张晓辉、历光大、肖鸿韬、程华、王靖宇、徐国凯、段文轩、郑国穗、吴玉水、徐阳阳、王军、 梁朝晖、徐艳华、王利东、毛瑞年、赵京运、孙庆林、马贺、周立宏、周兵、邓志勇、杜鬼、杨象鸿、祝丽蓉、 胡雪涛、颜刚、徐云新、李植林、尹文强、陈吉申、韩业庆、刘承桓、韦东、孙艳秋。
本文件于2011年首次发布，本次为第一次修订。 GB/T26471—2023
塔式起重机安装、拆卸与爬升规则
1范围
本文件规定了塔式起重机（以下简称“塔机”)安装、拆卸与爬升（以下简称“安拆”)作业中，有关安拆单位及人员、安拆基本规定、安拆前的准备、基本架设高度的安拆、外爬式塔机的爬升作业、附着装置的安装与拆卸、内爬（外挂)式塔机的安拆、安全保护装置的调试、安装后的检查与验收的要求。
本文件适用于组装式上回转塔机的安拆，其他类型的塔机的安拆参照执行。 注：本文件给出了塔机安拆作业管理的建议和指导，包括涉及这些作业的使用单位、供应单位的职责，以及相关人
员的职责和任职条件本文件不适用于自行架设式塔机及流动式自行架设式塔机的安拆。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T5031—2019 塔式起重机 GB5144一2006塔式起重机安全规程 GB/T6974.3起重机术语第3部分：塔式起重机 GB/T23723.3一2010起重机安全使用第3部分：塔式起重机 GB/T23724.3-2010起重机检查第3部分：塔式起重机 GB/T31052.3一2016起重机械检查与维护规程第3部分：塔式起重机 GB/T33080—2016塔式起重机安全评估规程 GB50169 9电气装置安装工程接地装置施工及验收规范 JB/T13915塔式起重机高强度螺栓的预紧与防松
3术语和定义
GB/T6974.3和GB/T5031—2019界定的以及下列术语和定义适用于本文件。
3.1
基本架设高度 basicsittingheight 塔机安装到第一次爬升前，从支承塔机塔身的基础顶面或行走式塔机的轨道顶面至起重臂根部铰
点的最小高度。 3.2
浇筑式混凝土基础 cast-inbase 用于固定或安装塔机底架、支脚或预埋节的现场浇筑的钢筋混凝土基础。
3.3
预制拼装式混凝土基础 prefabricated concrete block assembled base of tower crane 通过拼装连接索将经过专门设计的混凝土预制件拼装成一体，用于传递塔机载荷至地基的基础。
1 GB/T26471—2023
3.4
爬升climbing 不使用其他起重设备，利用塔机自身装置，实现塔机高度的增加或降低
3.5
爬升支撑装置climbingsupportingdevice(shoe）爬升式塔机爬升时连接爬升液压缸与塔身踏步或爬梯的传力装置。 ［来源：GB/T5031—2019,3.14]
3.6
爬升换步装置 climbing shift-supporting device(shoe) 爬升式塔机用于实现爬升液压缸卸载、爬升支撑装置换步的支撑装置。 ［来源：GB/T5031—2019,3.15]
3.7
外爬 externalclimbing 塔机架设在建筑结构外，采用爬升套架，通过增加或减少标准节，改变塔机塔身高度的方式。 注：爬升套架以下简称“爬升架”。
3.8
内爬 internalclimbing 塔机安装于建筑结构内，由已完成的建筑结构承受塔机所有载荷，在建筑物内整体爬升的方式。
3.9
外挂 external hanging 塔机安装于建筑结构外，由已完成的建筑结构承受塔机所有载荷，在建筑物外整体爬升的方式。
3.10
安拆单位 unit inchargeof installation and disassembly 提供塔机安装、拆卸与爬升等服务的单位。
3.11
使用单位 employingorganization 具有塔机使用管理权的人员或单位。
3.12
安拆负责人personinchargeofinstallationanddisassembly 具备实践经验和理论知识并培训合格，经过安拆单位授权，参与制定安拆专项方案、负责塔机安拆
工作并与使用单位交接的人员。 3.13
安拆主管erectionsupervisor 现场塔机安拆工团队的负责人，具有足够的经验、技能和安拆资格证书，能够负责管理和监督团队
的人员。 3.14
安拆工erector 经过塔机安拆培训合格并取得相应资格证书，在安拆主管的监督下从事安拆工作的人员。
3.15
司索工slinger 按照安拆负责人的指挥，正确选择和使用起重吊索具，负责在地面上连接和拆卸塔机载荷的人员。
2 GB/T26471—2023
3.16
信号工signaller 负责指导塔机司机确保塔机安全运行和载荷安全移动的人员。
4安拆单位及人员
4.1安拆单位
4.1.1安拆单位应取得相应资质，并应在资质许可范围内进行作业。 4.1.2塔机的安拆作业宜由同一家单位完成，特殊情况确需更换安拆单位时，应有详细的交接手续。 4.2安拆负责人 4.2.1 安拆负责人应全面负责塔机安拆工作，并进行全过程的指导和监督。 4.2.2 安拆负责人的职责应包括但不限于以下内容：
a） 负责塔机安拆的全过程工作； b) 参与塔机安拆专项方案（以下简称“专项方案”，见5.2)的制定和审查； c) 选择辅助起重机、起重配件和设备，确保其性能及安全性符合要求； d) 与其他责任团体协商，确保在必要时与相关各组织之间的协作； e) 确保对待安拆塔机及辅助起重机、起重配件和设备进行了充分的检查和维护； f) 认为继续进行作业可能会出现危险时，有权限立即停止作业； g) 确保安拆主管和安拆工充分了解专项方案的内容； h) 负责与使用单位的负责人进行安装自检及验收后的交接； i) 核实待安装塔机部件与安装拆卸使用说明书（以下简称“说明书”)一致。
4.3安拆主管
4.3.1安拆主管应具有安拆工资格（见4.4），并且：
a) 应具有5年以上塔机的安拆经验，并接受过安拆主管方面的相关培训； b） 应熟悉塔机制造商提供的说明书； c) 应具有对执行塔机安装和拆卸任务的安拆工进行培训的能力； d) 应具有确认安装过程中使用设备的适用性的能力。
4.3.2安拆主管在整个安拆过程中不应离开现场，并应承担以下职责：
a） 指挥所有安拆工及安装/拆卸作业中可能使用的任何辅助起重机和起重设备； b) 确保按照专项方案进行操作，认为如果继续进行作业可能会出现危险时，终止作业； c) 确保辅助起重机和起重设备符合规定并经过认证； d) 确保所有安拆工配备必要的工具和个人防护装备； e) 确保施工区域内所有人员的通信畅通和有效交流； f) 确保待安装塔机部件与说明书一致。
4.4安拆工
4.4.1安拆工应取得相应资格，并且：
a) 应年满18周岁，且能够胜任高空作业； b) 应身体健康，视力、听力、反应能力和敏捷性方面符合要求； c) 应具有安全处理安装所涉及的负载的体能；
3 GB/T26471—2023
d) 应能够估计物体重量、平衡负载、判断距离、高度和间隙： e）2 在塔机安装、拆卸以及所安装类型塔机的操作方面应受过全面培训； f) 在安全装置的调试和测试方面应受过培训； g) 应能熟练并正确使用所有个人安全防护装备； h) 应具有根据载荷的情况选择吊具和附件的能力。
4.4.2安拆工应按专项方案进行安拆，在安拆过程中应接受安拆主管的指挥和监管。
5安拆基本规定
5.1 安装前的核查
5.1.1塔机制造商应具有相应资质，待安装的塔机应具有产品合格证、说明书。国外制造的塔机应具有产品合格证、中文说明书和国家规定的其他资料， 5.1.2不符合安全技术标准或塔机制造商规定使用年限的塔机，不应安装。 5.2专项方案 5.2.1安拆前，安拆单位应根据说明书及工程现场地基承载力、附着点建筑结构、群塔作业及其他情况，编制专项方案。 5.2.2编制专项方案前的准备工作：
a）应查看安拆现场，了解现场的限制条件，如起重机部件和安装设备的运输通道、堆放区以及现
场的其他起重机； b）王 现场总承包单位应全面参与专项方案编制，对确保安全作业负有责任；当建筑结构被用来承受
塔机的载荷时，应得到总承包单位的确认；应重视长时间工作对安拆工集中注意力的不良影响；
c
d) 制定计划时，需要考虑不可预见的停工和延误。 5.2.3专项方案编制应包含但不限于以下内容：
a) 根据工程概况、安装现场环境条件，确定塔机规格型号、安拆位置平面图、立面图，以及地基、附
着建筑物情况，绘制基础和附着节点详图； b) 明确安拆负责人和安拆主管，详细说明安拆班组的组成和职责，以及每个成员的职责： c) 详细说明安拆班组关于专项方案内容和塔机制造商说明书任何章节的安全技术交底安排，且
应在安拆操作开始前在现场进行，并签学确认；
d) 详细说明协助安拆操作所需的任何起重机性能参数及其运行路线、机位布置、地基承载力等情
况，说明施工区域安全防护措施； e) 详细说明安拆过程中使用的安装工具、个人防护装备，以及所有成员在安拆操作期间能够始终
有效沟通的安排；依据塔机制造商说明书中有关内容，详细说明安拆的程序，包括内爬（外挂）型式对主体结构的
D
要求，以及爬升操作要求； g）对安拆的环境、重大危险源和安全技术措施提出明确要求； h）对于可能影响正在进行的作业安全的可预见隐患和风险的发生，制定应急预案（例如停电、设
备故障、风速增加、人员受伤）； i) 详细说明在安装、爬升、附着操作完成后和恢复使用前，安拆单位自检的要求； i) 详细说明调试塔机并将其移交至现场使用单位的程序安排。
