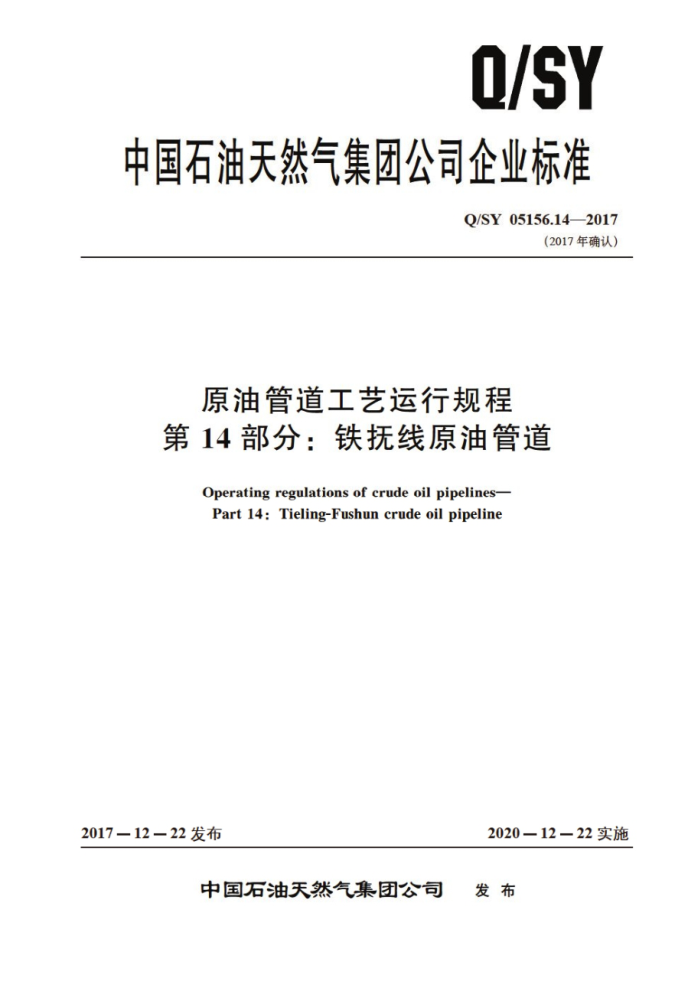

Q/SY
中国石油天然气集团公司企业标准
Q/SY 05156.14—2017
（2017年确认）
原油管道工艺运行规程第14部分：铁抚线原油管道
Operating regulations of crude oil pipelines- Part 14: Tieling-Fushun crude oil pipeline
2017-12 - 22 发布
2020－12－22实施
中国石油天然气集团公司 发布 Q/SY05156.14—2017
再版说明
本标准在发布时，按照《关于调整集团公司企业标准编号规则的通知》（中油质【2016】434号）的要求对标准编号进行了修改。
本次印刷与前一版相比，技术内容与前版完全一致。 本次仅对标准的封面进行了如下修改：
标准编号由Q/SY1156.14—2014修改为Q/SY05156.14—2017。 Q/SY05156.14—2017
前 創言
Q/SY05156《原油管道工艺运行规程》目前共分为23个部分：
第1部分：轮库原油管道；第2部分：库部原油管道第3部分：阿独乌 原油管道：第4部分：惠银原油管道：第5部分：西部原油管道；第6部分：兰成原油管道：第7部分：马惠宁 原油管道：第8部分：中银原 管道第9部分：石兰原油管道：第10部分： 漠大原油管道：第11部分：庆铁原仙管道：第12部分： 铁秦屏 油管道第13部分：4 铁大原 京油管道第14部分： 铁抚线原油管道：第15部分： 中朝原油管道：第16部分： 秦京原油管道；第17部分：任京原油管道第18部分：大锦原油管道：第19部分：中缅原油管道；第20部分：新大原油管道；第21部分：长吉原油管道；第22部分：庆铁三线原油管道；第23部分：庆铁四线原汕管道
本部分为Q/SY05156的第14部分。 本部分按照GB/T1.1-20U9 标准化工作导则 第1部分：标准的结构和编写》给出的规则
起草。
本部分代替Q/SY1156.14 2009原油管道运行规程第14部分：铁抚线原油管道》，与 Q/SY1156.14—2009相比，主要技术变化如下
修改了输送介质（见第1章，2009年版的第1章）；修改了各站站内压力设定参数（见4.1，2009年版的4.1)；修改了抚顺站油罐的参数（见4.3.1，2009年版的4.3.1)；增加了东洲站油罐的参数（见4.3.1)；修改了铁岭站的启动流程操作（见6.1.1，2009年版的6.1.1)；修改了铁岭站的停运流程操作（见6.1.2，2009年版的6.1.2)；增加了东洲站的启动和停运流程操作（见6.1.9和6.1.10)；增加了ESD系统（见6.6)；增加了铁岭调节阅的操作（见6.8）；
II Q/SY05156.14—2017
删除了清管作业（见2009年版的第7章）；修改了“全线自然状况”，改为“管线基本资料”、“主要设备技术参数”和“管道纵断面图及水力特性图”（见附录A、附录B、附录C，2009年版的附录A)；修改了全线水击决策表（见附录D，2009年版的附录B)；增加了全线ESD保护程序（见附录D）；增加了输油泵特性曲线（见附录G)。
本部分由中国石油天然气集团公司标准化委员会天然气与管道专业标准化技术委员会提出并归口。
本部分起草单位：管道分公司、北京油气调控中心。 本部分主要起草人：宋旭光、刘祁、侯苏明、旧正印、王建、徐海洋、李剑、许宏博、张志军。
0
II AS/0 Q/SY05156.14—2017
原油管道工艺运行规程第14部分：铁抚线原油管道
范围
1
Q/SY05156的本部分规定了铁岭至抚顺输油管道（以下简称铁抚线）输送大庆油和吉林油混合油的输送工艺、操作原则、参数控制范围等技术要求
本部分适用于铁抚线工艺运行与调度理
规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件 其最新版 本（包括所有的修改单） 适用于本文件。
SY/T5536原油管道运行规程
3一般规定
3.1工艺流程的操作原则按照SY/T5536的规定执行，管线基本贸科参见附录A。 3.2输油工艺运行岗位对有关单体设备的操作，应按单体设备的操作规程运行；联合运行时的操作顺序和运行参数应按本部分的规定扶行。 各站主要设备技术参数参见附录B。 3.3应确保全线备用设备处于热备用状态，在进行设备大修、故障检修时，应经上级主管部门批准后，在规定时间内完成。 3.4若在运行的输油管道上进行新工艺、新设备的实验，其工艺运行参费 数及操作程序不能执行本部分规定时，应提前向有关部门申报实施方案，经批准后方可进行 3.5本部分依据铁抚线现状而编制，如果输送介质发生改变. 根据新 的介质的物性对本部分相关条款进行修改。
控制参数
4
4.1 各站站内压力设定参数 4.1.1 铁岭输油站站内压力设定参数见表1。
表1： 铁岭输油站站内压力设定参数
设定值 MPa 3. 72 0. 40 0. 25 0. 15
安装位置干线出站
项目
最高允许出站压力
输油泵人口汇管输油泵人口汇管输油泵人口汇管
输油泵入口汇管低压调节设定值（调节阀）
输油泵入口汇管超低压报警（输油泵人口汇管压力变送器）输油泵人口汇管超低压停泵（输油泵人口汇管压力变送器）
- Q/SY05156.14—2017
表1(续)
设定值 MPa 5. 00 3. 20 3. 50 3. 40
项目
安装位置输油泵出口汇管
输油出口汇管超高压停泵（输油泵出口汇管压力变送器）
出站压力调节最高设定值(调节阀)
干线出站高压泄压阀入口
高压泄压阀定值
出站管线超高停泵 （出站压力变送器）
干线出站
4. 1. 2 柴家堡加热站站内压力设定参数见表2
表 2 柴家堡加热站站内压力设定参数
设定值 MPa 3. 72 3. 00
项目最高允许出站压力进站压力高全线停输
安装位置干线出站干线进站
4.1.3 抚顺输油站站内压力设定参 参数见表3。
表3 抚顺输油站站内压力设定参数
设定值 MPa 4. 00 0. 40 0. 25 0. 15 5. 50 3. 80 4. 20 4. 00 2. 00 2. 40
项目最高允许出站压力
安装化置干线出站
输油泵人口汇管输油泵人口汇管输汕泵人口汇管输油泵出日汇管
输油泵人口汇管 低压调节设定值输油泵人口汇管超低压服警
输油泵入口汇管超低压停泵（输油泵人口汇管压力变器）输油泵出口汇管超高压停泵（输油泵出口汇管压力变送器）
出站压力调节最高设定值
干线出站高压泄压岗人线出站低压泄 乐闲人
高压泄压阀定值
出站管线超高压停票 《出站压 打变达器
低压泄压阀定值进站压力高企线停输
干线进站
4. 1, 4 前甸分输站站内压力设定参数见表4。
表4 前甸分输站站内压力设定参数
设定值 MPa 4. 00 0. 40
项目最高允许出站压力
安装位置干线出站分输进站管线
分输进站调节阅阅后设定值
4. 1. 5 东洲站站内压力设定参数见表5。 2
