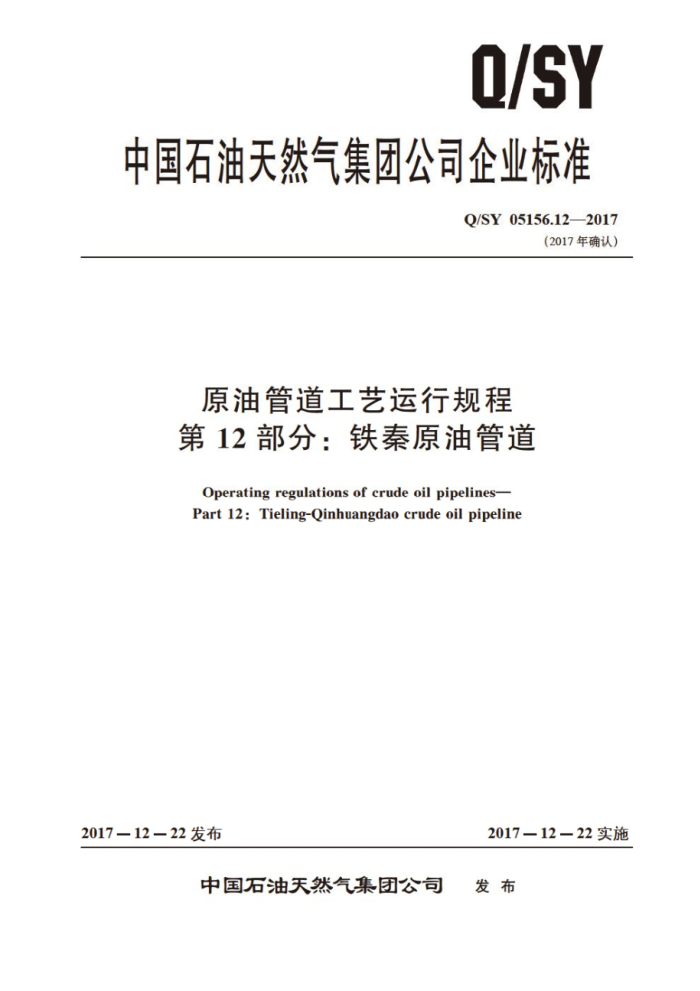

Q/SY
中国石油天然气集团公司企业标准
Q/SY 05156.12—2017
（2017年确认）
原油管道工艺运行规程第12部分：铁秦原油管道
Operating regulations of crude oil pipelines- Part 12: Tieling-Qinhuangdao crude oil pipeline
2017-12 - 22 发布
2017—12－22 实施
中国石油天然气集团公司 发布 Q/SY05156.12—2017
再版说明
本标准在发布时，按照《关于调整集团公司企业标准编号规则的通知》（中油质【2016】434号）的要求对标准编号进行了修改。
本次印刷与前一版相比，技术内容与前版完全一致。 本次仅对标准的封面进行了如下修改：
标准编号由Q/SY1156.12—2014修改为Q/SY05156.12—2017。 Q/SY05156.12—2017
目 次
前言
I
范围
2 规范性引用文件
般要求控制参数 4. 1 进、出站压力 4. 2 进、出站温度 4. 3 油罐罐位、储油温度 4. 4 管段允许最低输量 4. 5 管道允许停输时间 4. 6 工艺控制参数工艺流程操作原则 6 工艺流程 6. 1 工艺流程应用范围 6. 2 各中间站工艺流程 6. 3 各站工艺流程图压力保护逻辑控制程序 7. 1 总则 7. 2 进、 出站自动压力调节 7. 3 新民、葫芦岛站站内自 压力调节系统密闭输油
3
4
.. .
5
7
&
8. 1 各输油站的启动和保 停 8. 2 各中间输油站正输流程与厂 力越站流程之间的切换 8.3 全线停输 8. 4 全线启输 8. 5 输油量调节特殊情况处理水击超前保护程序的投用与禁止
9
10
10.1 水击超前保护程序的投用 10.2水击超前保护程序的禁止· 10.3 水击源描述及水击决策附录A（资料性附录） 全线自然状况附录B（规范性附录） 各站输油水力系统及热力系统参数定值
13
1
I Q/SY05156.12—2017
附录C（规范性附录） 各中间站工艺流程说明附录D（资料性附录) 各站工艺流程图参考文献
. 21
24
°33
AS/D
II Q/SY05156.12—2017
修改了各站输油水力系统及热力系统参数定值表（见附录B，2008年版的附录B)；删除了工艺流程切换操作票（见2008年版的附录C)；删除了清管器收发记录（见2008年版的附录D)；修改了新民、黑山、凌海三站工艺流程图（见附录D，2008年版的附录F）；增加了松山输油站工艺流程图（见附录D）。
本部分由中国石油天然气集团公司标准化委员会天然气与管道专业标准化技术委员会提出并归口。
本部分起草单位：管道分公司本部分主要起草人：孙欣、李捐、罗志立、宋旭光、赵丽英、侯苏明、杨其国、林敬东、田艺
兵、王振声。
0
IV Q/SY05156.12—2017
原油管道工艺运行规程第12部分：铁秦原油管道
范围
1
Q/SY05156的本部分规定了铁岭一秦皇岛原油管道（以下简称铁秦钱）工艺运行参数、流程操作、特殊情况处理等方面的要求
本部分适用于铁秦原油管道的工艺运行与管理
规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件， ，其最新版本（包打所有的修改单） 适用于本文件。
SY/T5536原油管道运行规程
3一般要求
3.1 1单体设备的操作按单体设备操作规程执行、 输油机组的操作执行离心式输油泵机组操作维护修理规程：
a) 直接式加热炉的换作执行直接式加热炉操作维护修理规程。 b) 阀门的操作执行油气管道工程通用阀门管理规定 c) 电动阀门执行器的操作执行开关型阀门电动执行机构安装操作维护规程。 d) 清管操作按SY/T5536的规定执行。
3.2若在运行的输油管道上进行新工艺、新设备的试验，其工艺运行参数及操作程序不能执行本部分时，应提前向有关部门申报实施方案，经批准后方可进行。
3本部分是依据管道现状而编制的，若管道经更新改造或所输原油性 质发生变化不能执行本部分
3.3 时，应及时提出补充修改意见，报经有关部门批准后方可实 3. 4 全线自然状况参见附录A。
4控制参数
4.1 1进、出站压力 4.1.1各站进站压力应小于2.5MPa。 4.1. 2 ：各站出站压力应不高于允许出站压力，各站允许出站压力见表1。 4.2 2进、出站温度 4. 2. 1 原油最低进站温度不应低于33℃。 4. 2. 2 各站出站温度不应高于70℃。
