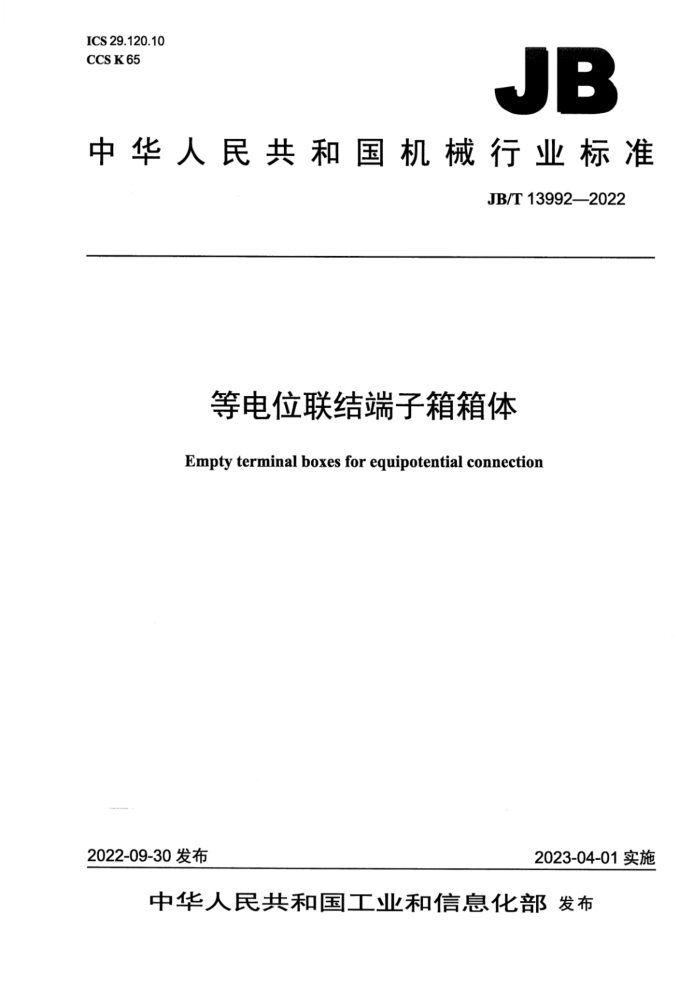

JB
中华人民共和国机械行业标准
JB/T139922022
等电位联结端子箱箱体
Empty terminal boxes for equipotential connection
2023-04-01实施
2022-09-30发布 目 次
前言 1范围、 2规范性引用文件 3术语和定义 4分类. 5技术要求 5.1 使用环境条件 5.2 标志... 5.3 尺寸 5.4 结构.. 5.5 接地措施.
5.6 密封性能.. 5.7 环境性能 5.8有毒有害物质含量.. 6试验方法 6.1 试验环境条件... 6.2 产品标志检查 6.3 箱体检查... 附录A（资料性）箱体优选尺寸 A.1总等电位联结端子箱规格尺寸.. A.2局部等电位联结端子箱规格尺寸参考文献
表A.1总等电位联结端子箱规格尺寸表A.2局部等电位联结端子箱规格尺寸 前言
本文件按照GB/T1.1一2020《标准化工作导则 第1部分：标准化文件的结构和起草规则》的规定起草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。 本文件由中国机械工业联合会提出。 本文件由全国电器附件标准化技术委员会（SAC/TC67）归口。 本文件起草单位：中国电器科学研究院股份有限公司、杭州鸿雁电器有限公司：广东华南家电研究
院、飞雕电器集团有限公司、深圳吉阳智能科技有限公司、温州涞伊尔电气有限公司、威凯检测技术有限公司、中山市狮心电器有限公司、广东盈德数字科技有限公司，西安凯益金电子科技有限公司义乌市全威模具有限公司、陕西硕恩大数据科技有限公司、西安立贝安智能科技有限公司。
本文件主要起草人：蔡军、牟涛、劳碧云、郑伟、阳如坤、郭庆孟、李细琴、张继兰、张直金、向梅、邓瑞兰、南少微、倪燎勇。
本文件为首次发布。 等电位联结端子箱箱体
1范围
本文件规定了等电位联结端子箱箱体的术语和定义、分类、技术要求及试验方法。 本文件适用于民用与工业建筑物电气装置用的等电位联结端子箱箱体（以下简称“箱体”）的制造。 注：不排除今后使用塑料制成面板、底座的箱体。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件：不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T4208-2017外壳防护等级（IP代码） GB/T26125一2011电子电气产品六种限用物质（铅、汞、镉、六价铬、多溴联苯和多溴二苯醚）
的测定
GB/T26572一2011电子电气产品中限用物质的限量要求
3术语和定义
下列术语和定义适用于本文件。
3.1
等电位equipotentialty 几个可导电部分处于电位大体上相等的状态。 来源：GB/T2900.73—2008，195-01-09
3.2
等电位联结equipotentialbonding 为达到等电位，多个可导电部分间的电连接。 ［来源：GB/T2900.73—2008，195-01-10]
3.3
等电位联结端子箱 terminal boxes for equipotential connection 用于等电位联结的外壳，其可实现将建筑物内的设施的金属外壳连接到各自的等电位联结端子箱
内的端子板上，从而构成各自的等电位体。
注：这些设施包括建筑物内的钢筋网，配电箱中的PE线端子、插座，上下水管，暖气管道，煤气管道，卫生间的
金属浴盆、浴架、淋浴器扶手，电冰箱，空调，导电地板的金属网络等。
4分类 局部等电位联结端子箱。
4.2按安装方式不同，总等电位联结端子箱分为：
明装型总等电位联结端子箱：一暗装型总等电位联结端子箱。
5技术要求
5.1使用环境条件
箱体的使用环境条件如下：
工作温度：（0～40）℃；相对湿度：≤85%（30℃时）； -大气压力：（86～106）kPa。
5.2标志 5.2.1产品标志
箱体应有制造厂商标或制造厂名称，型号标志。 5.2.2接地标志
箱体接地连接点应有清晰的接地标志。 5.3尺寸
箱体尺寸应参考附录A中的箱体优选尺寸优先配置，使箱体外形比例协调；如果未按附录A中的尺寸选取，则应尽量取整数。 5.4结构 5.4.1基本结构
箱体为钢质结构，上下两面均有敲落孔和供扁钢连接的平键形敲落孔。 5.4.2端子板
总等电位端子板采用纯铜材质，可接（8～13）路进线铜质端子：局部等电位端子板采用黄铜或更优材质，可接（4一6）路进线铜质端子。
可根据用户需求加长端子板，以增加端子数和进线路数。 5.4.3具体要求
箱体结构应牢固，整体装配具有一致性和互换性。外露和操作部位的边沿不得存在小于R2mm的锐角边。紧固件应连接牢固可靠、无松动。
箱体结构应满足以下强度要求： a）当箱体高度≤500mm时，箱体顶端表面应能承受不小于200N的垂直压力，箱门打开后，在门
的最外端应能承受不小于50N的垂直压力。测试保持1min，卸去载荷后，箱体应无破环痕迹和永久变形。 附录A （资料性）箱体优选尺寸
A.1总等电位联结端子箱规格尺寸
总等电位联结端子箱规格尺寸见表A.1。
表A.1总等电位联结端子箱规格尺寸
单位为毫米
底盒规格（长×宽×深）
端子板材质
端子板尺寸 3×40 4×40 4×50
箱子钢板厚度
300×200×100
≥0.8
铜
A.2局部等电位联结端子箱规格尺寸
局部等电位联结端子箱规格尺寸见表A.2。
表A.2 ：局部等电位联结端子箱规格尺寸
单位为毫米
底盒规格（长X宽×深）
端子板材质
端子板尺寸 2X20 2X25 2×20 2X25
箱子钢板厚度
160X75X50
≥0.8
铜
190X100X70
