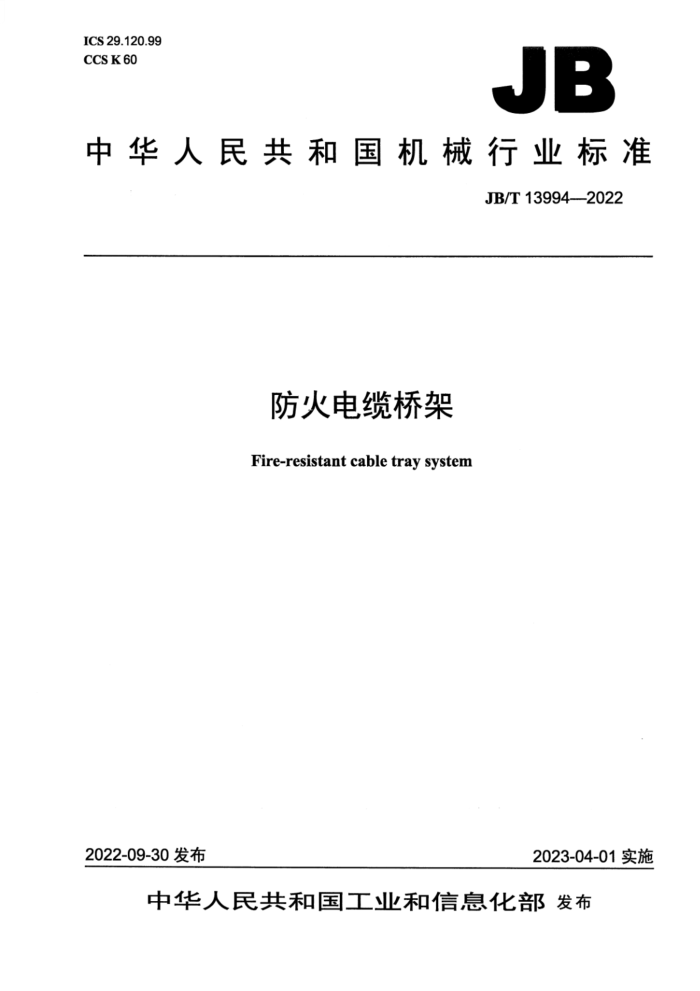

JB
中华人民共和国机械行业标准
JB/T13994--2022
防火电缆桥架 Fire-resistant cable tray system
2023-04-01实施
2022-09-30发布 目 次
前言 1范围 2规范性引用文件 3术语和定义。 4分类和型号
I
4.1分类... 4.2型号... 5结构和规格尺寸 5.1 结构 5.2 规格尺寸... 5.3 材料厚度尺寸 6要求 6.1 外观. 6.2 耐火等级. 6.3 耐腐蚀. 6.4 防火材料 6.5 防护等级. 6.6 电气连续性. 6.7 机械强度 7试验方法. 7.1 外观、尺寸精度和表面涂层 7.2耐腐蚀检验 :7.3 材料防火性能试验 7.4机械性能试验. 7.5 防护等级试验 7.6 电气连续性试验. 7.7 耐火性能试验 8检验规则. 8.1出厂检验 8.2产品交收检验 8.3型式检验. 9标志、包装、运输和贮存. 9.1标志 9.2包装. 9.3运输.. 9.4贮存.
.
E
iaii
中
11
12 12 12 12 12 12 12 图1密封舌片板典型示例图2撞击试验的敲击布置. 图3电气连续性试验图4桥架在耐火性能试验炉内的安装简图图5电缆在桥架内的布置示意图图6动力电缆接线图. 图7控制电缆接线图.
7
10 10 11
表1复合型和普通型桥架的典型结构示例表2常用规格表3耐火等级表4典型桥架安全工作载荷SWL 表5撞击试验要求
3 4 前言
本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。 本文件由中国机械工业联合会提出。 本文件由全国电器附件标准化技术委员会（SAC/TC67）归口。 本文件起草单位：中国电器科学研究院股份有限公司、中山市恒易盈实业有限公司、河北福恩特电
气设备有限公司、杭州鸿雁电器有限公司、广东一通科技股份有限公司、深圳市华易通工业电气有限公司、江苏海纬集团有限公司、飞利富科技有限公司、威凯检测技术有限公司、中山市狮心电器有限公司、 广东欣亚科技有限公司、西安立贝安智能科技有限公司、义乌市粤鑫模具科技有限公司、西安凯益金电子科技有限公司、陕西硕恩大数据科技有限公司。
本文件主要起草人：蔡军、黎达坚、徐林、高路、吴伟国、罗杨军、张跃进、周贻培、李细琴、郝胜平、孙婷、张继兰、李玉桃、倪燎勇、张锦清、向梅、南少微。
本文件为首次发布。 防火电缆桥架
1范围
本文件规定了防火电缆桥架的术语和定义、分类、型号、结构和规格尺寸、要求、试验方法、检验规则及标志、包装、运输和贮存。
本文件适用于工业与民用建筑中对消防耐火等级有要求的在电压1飞V以下的条件下敷设电缆的
钢制无孔电缆托盘直线段及连接件的制造。
本文件不适用于有孔电缆托盘和电缆梯架，以及支吊架等用以支承电缆、具有连续的刚性结构系统的其他附件。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件：不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T708—2019 9冷轧钢板和钢带的尺寸、外形、重量及充许偏差 GB/T1720漆膜划圈试验 GB/T1804-2000 一般公差未注公差的线性和角度尺寸的公差 GB/T2423.55一2006电工电子产品环境试验第2部分：环境测试试验Eh：锤击试验 GB/T2518一2019连续热镀锌和锌合金镀层钢板及钢带 GB/T3280—2015不锈钢冷轧钢板和钢带 GB/T4208一2017外壳防护等级（IP代码） GB/T4956磁性基体上非磁性覆盖层覆盖层厚度测量磁性法 GB8624一2012建筑材料及制品燃烧性能分级 GB/T9978.12008建筑构件耐火试验方法第1部分：通用要求 GB/T13452.2色漆和清漆漆膜厚度的测定 GB14907钢结构防火涂料 GB/T20285—2006材料产烟毒性危险分级 GB/T21762-2008电缆管理电缆托盘系统和电缆梯架系统 JB/T10216—2013电控配电用电缆桥架
3术语和定义
JB/T10216一2013界定的以及下列术语和定义适用于本文件。
3.1
防火电缆桥架fire-resistantcabletray system 用于铺装并支承电缆的、具有耐火性能的电缆桥架系统（以下简称“桥架”）。 3.2
连接件fitting 用于无孔电缆托盘直线段或电缆梯架直线段的连接、变向、变径及端头封闭，并具备与电缆桥架直
线段一致的防火性能的组件。
注：连接件典型的结构示例有连接板弯通、三通、四通。
3.3
耐火维持工作时间workingdurationunderfiretest 在标准温升条件下进行耐火性能试验时，自试验开始至桥架试样内电缆所连接3A熔丝熔断所测得
的时间。 3.4
耐火等级fireresistancegrade 桥架在标准耐火性能试验条件下，符合表3规定的耐火性能所对应的级别。
3.5
附加载荷 additional load 耐火性能试验时施加在桥架上的载荷，其值为桥架试样的额定载荷与试验时敷设在桥架内的电缆自
重的差值。
4分类和型号
4.1分类
桥架的结构型式分为：
复合型： ·复合空腹式：
★透气型；非透气型。 ·复合夹芯式： ★透气型；
、非透气型。
一普通型：
·透气型； ·非透气型。
4.2型号
桥架型号的编制方法如下：
FGQJ
X
-
耐火等级（见表3）桥架内部高度（见表2）桥架内部宽度（见表2）结构特征代号（见表1） 示例1：结构型式为普通透气型，内部宽度为400mm，内部高度为150mm耐火性能为F1级（耐火维持工作时间≥90min）
的防火电缆桥架，标记为：
FGQJ-TP400X150-F1
示例2：结构型式为复合夹芯式非透气型，内部宽度为600mm，内部高度为150mm，耐火性能为F2级（耐火维持工作时
间≥60min）的防火电缆桥架，标记为：
FGQJ-FX600X150-F2
5结构和规格尺寸
5.1结构 5.1.1 复合型和普通型桥架的典型结构示例参见表1。
表1复合型和普通型桥架的典型结构示例
复合型
普通型 P
结构型式
复合空腹式
复合夹芯式
代号
FK
FX
非透 结构气型 示意
图
代号
TFX
TFK
TP
透气孔
透气孔
透气孔
透气 结构型 示意
图
5.1.2 普通型桥架应采用符合6.4.5规定的燃烧性能要求的耐火材料包裹电缆的结构。 5.1.3在符合7.7耐火性能试验规定并经试验验证合格的基础上，可设计使用其他结构型式的桥架。 5.2规格尺寸 5.2.1复合型桥架的规格尺寸通常以槽体内部宽度与高度表示，普通型桥架的规格尺寸以槽体的外形宽度和高度表示，常用规格见表2。 表2 常用规格
单位为毫米
桥架内部高度
桥架内部宽度
50 4 V V 4 4 4
60
80
100
150
200
40 J V / W
60 80 100 150 200 250 300 350 400 450 500 600 800 1 000 注：“/"表示常用规格。
/ 4 J 4 4 / 7 V
4 V J V / y y V V y 7 V
4 / 4 4 4 V 4 4 X X 4
/ 7 V 7 V 7 V V 7 V
4 / J V / / V 7 4
5.2.2 2对复合型桥架的外部尺寸不做限定，制造商可依据产品耐火等级设计确定。 5.2.3对于采用耐火材料包裹电缆的普通型桥架的规格尺寸，应考虑耐火材料所占用空间对桥架内腔电缆敷设容线空间的影响，选用时应适度加大桥架内腔尺寸。 5.2.4桥架尺寸极限偏差应符合GB/T1804—2000中V级的规定。 5.3材料厚度尺寸 5.3.1桥架制作采用的金属板材，其厚度尺寸应符合JB/T10216-2013中4.3.4的规定 5.3.2桥架制作采用冷轧板材的厚度公差应符合GB/T708-2019、镀锌钢板的厚度公差应符合GB/T 2518-2019、不锈钢钢板的厚度公差应符合GB/T3280--2015中普通精度级别的规定。
6要求
6.1外观 6.1.1 桥架各部件表面应平整，不应有裂纹、压坑及明显的凹凸、锤痕、毛刺等缺陷。 6.1.2桥架的焊接表面应光滑，不应有气孔夹渣、疏松等缺陷。 6.1.3 3桥架涂覆部件的防护层应均匀，不应有剥落、起皮、凸起、漏涂或流涧等缺陷。 6.1.4 4桥架标志铭牌应固定可靠，铭牌字体清晰、易读，其内容应符合9.1的规定。 6.2耐火等级
桥架的耐火等级应符合表3的规定。
