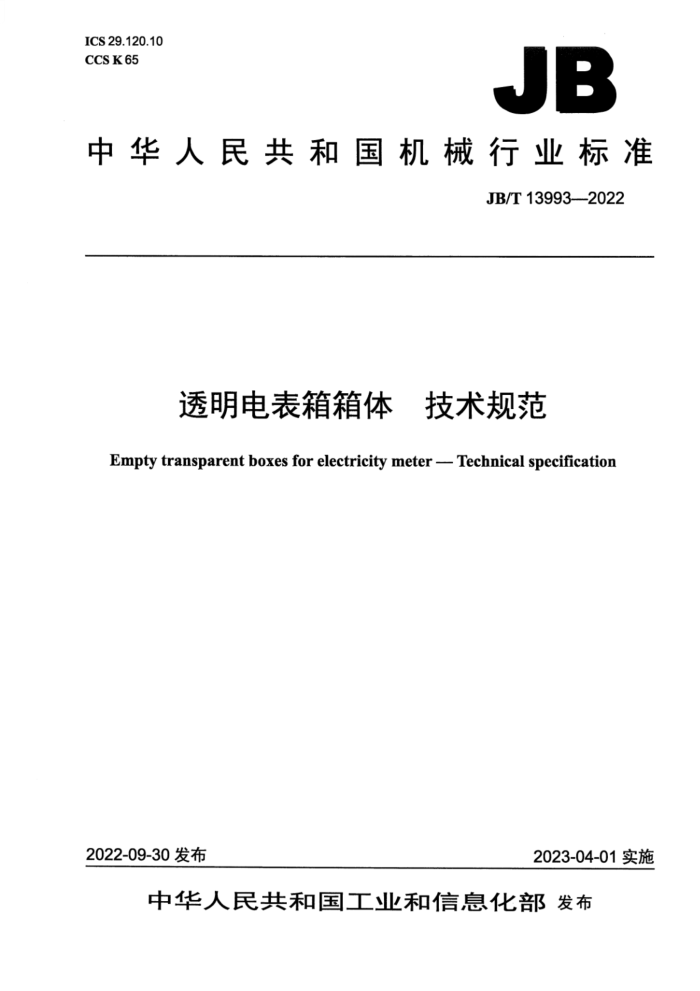

JB
中华人民共和国机械行业标准
JB/T13993-2022
透明电表箱箱体 技术规范
Empty transparent boxes for electricity meter --- Technical specification
2023-04-01实施
2022-09-30发布 目 次
前言， 1范围 2规范性引用文件 3术语和定义， 4使用环境 5一般要求 6结构要求 7标志
I
7.1产品标志
7.2接地标志 8电器元件 9技术要求... 9.1 绝缘电阻 9.2 电气强度... 9.3 接地措施 9.4 密封性能... 9.5 环境性能 9.62 有毒有害物质含量. 9.7 燃烧性能. 10试验方法 10.1 试验环境条件 10.2 标志检查. 10.3.箱体检查. 10.4有毒有害物质含量检测. 10.5 燃烧性能试验， 前言
本文件按照GB/T1.12020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。 本文件由中国机械工业联合会提出。 本文件由全国电器附件标准化技术委员会（SAC/TC67）归口。 本文件起草单位：中国电器科学研究院股份有限公司、杭州鸿雁电器有限公司、江苏健龙电器有限
公司、温州伊尔电气有限公司、深圳吉阳智能科技有限公司、中山市恒易盈实业有限公司、威凯检测技术有限公司、中山市狮心电器有限公司、广东盈德数字科技有限公司、西安立贝安智能科技有限公司、西安凯益金电子科技有限公司、义乌市经龙模具有限公司、陕西硕恩大数据科技有限公司。
本文件主要起草人：蔡军、牟涛、蒋国忠、郭庆孟、阳如坤、黎达坚、李细琴、张继兰、张直金、 倪燎勇、向梅、龚丽华、南少微。
本文件为首次发布。 透明电表箱箱体技术规范
1范围
本文件规定了透明电表箱箱体的术语和定义、使用环境、一般要求、结构要求、标志、电器元件、 技术要求及试验方法。
本文件适用于交流50Hz、额定电压不超过400V的透明电表箱箱体（以下简称“箱体”）的制造。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件：不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T4208—2017外壳防护等级（IP代码） GB/T5095.2-1997电子设备用机电元件基本试验规程及测量方法第2部分：般检查、电
连续性和接触电阻测试、绝缘试验和电压应力试验
GB/T5169.16-2017电工电子产品着火危险试验第16部分：试验火焰50W水平与垂直火焰试验方法
GB/T10963.1 电气附件家用及类似场所用过电流保护断路器第1部分：用于交流的断路器 GB/T14048.21 低压开关设备和控制设备第2部分：断路器 GB/T17466.1 家用和类似用途固定式电气装置的电器附件安装盒和外壳第1部分：通用要求 GB/T26125一2011电子电气产品六种限用物质（铅、汞、镉、六价铬、多溴联苯和多溴二苯醚）
的测定
GB/T26572一2011电子电气产品中限用物质的限量要求
3术语和定义
下列术语和定义适用于本文件。
3.1
电表箱箱体boxesforelectricitymeter 用于低压电缆分支箱的、内部主要安装电能表的箱体。
3.2
透明电表箱箱体emptytransparentboxesforelectricitymeter 电能表室箱盖上显示电能表功能的窗口全透明，相关人员可在不开箱的情况下观察到箱内电表功
能数据等状况的电表箱箱体。
4．使用环境 9.5.3湿热试验要求
试验温度为（40士2）℃，相对湿度为（93土2）%，试验时间为48h。试验完毕在10.1规定的试验环境条件下，经2h恢复后按第6章、9.1、9.2、9.4检验，结果应符合要求。 9.5.4振动试验要求
振动试验后，按第6章检验，结果应符合要求。 试验条件如下：
频率范围：（10～55）Hz 一扫频要求：扫频的速率应为每分钟一个倍频程，容差为土10%：振幅：0.75mm;
-每一方向持续时间：垂直、水平持续时间分别为每轴线30min。
9.6有毒有害物质含量
箱体和模块设备组成材料应符合GB/T26572一2011规定的均匀材料（EEP-A类）有毒有害物质含量的要求。 9.7燃烧性能
箱体和模块设备中非金属材料（含综合布线连接硬件）的结构件的燃烧性能应不低于GB/T5169.16- 2017规定的V-1级要求。
10试验方法
10.1试验环境条件
除非另有规定，产品的试验、测量和恢复应在以下标准大气条件下进行：
环境温度：（0~40）℃：一相对湿度：（25～75）% 大气压力：（86～106）kPal
10.2标志检查
标志主要采用以下方法进行检查： a）用目视方法检查箱体是否有标志和标志的清晰程度； b）标志的附着力检查：将600号3M胶纸粘贴在标志表面上，使其完全密贴后，以45°方向快速
将3M胶纸撕开，标志仍应完整、清晰可辨（冲制、模压、刻印的标志除外）。
10.3箱体检查 10.3.1箱体尺寸检测
用游标卡尺和卷尺测量箱体外形尺寸，结果应符合相应设计图样的尺寸要求。用以下方法检查箱体：
a）用手实际操作转动、插拔、锁定部位，应感觉适度，用游标万能角度尺检测箱门开启角度； b）用装配工具手工检查紧固件，用手触摸外露和操作部位； 10.3.2箱体结构检测
箱体结构主要采用以下方法进行检查： a）采用观察法和操作法检查各功能装置安装的完整性、齐备性及其达到的功能性： b）用手实际操作转动、插拔、锁定部位，应感觉适度，用游标万能角度尺检测箱门开启角度； c）用装配工具手工检查紧固件，用手触摸外露和操作部位； d）用半径样板检测外露和操作部位的锐角； e）用半径样板检测光缆尾纤的弯曲半径。
10.3.3绝缘电阻试验
按GB/T5095.2一1997中“试验3a：绝缘电阻”的方法C进行，结果应符合本文件9.1的要求。 10.3.4电气强度试验
按GB/T5095.2一1997中“试验4a：耐压”的方法C进行，结果应符合本文件9.2的要求。 10.3.5接地措施检查
用目测和手触及相应工具相结合的方法对连接点进行检查，结果应符合本文件9.3的要求。 10.4有毒有害物质含量检测
按GB/T26125一2011规定的方法测定有毒有害物质含量，结果应符合本文件9.6的要求。 10.5燃烧性能试验
按GB/T5169.16一2017规定的试验方法B进行，结果应符合本文件9.7的要求。
