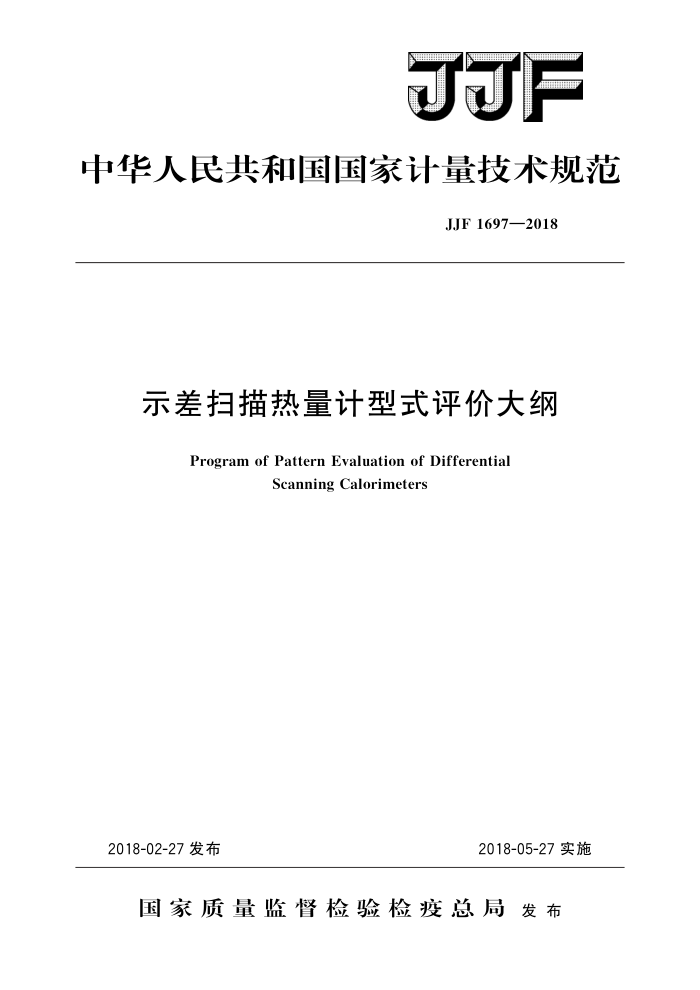

JJF
中华人民共和国国家计量技术规范
JJF1697—2018
示差扫描热量计型式评价大纲
Program of Pattern Evaluation of Differential
Scanning Calorimeters
2018-05-27实施
2018-02-27发布
国家质量监督检验检疫总局发布 JJF1697—2018
示差扫描热量计型式评价大纲
JJF 1697—2018
Program of Pattern Evaluation of Differential Scanning Calorimeters
归口单位：全国物理化学计量技术委员会起草单位：中国计量科学研究院
本规范委托全国物理化学计量技术委员会负责解释 JJF1697—2018
本规范主要起草人：
李佳（中国计量科学研究院）王海峰（中国计量科学研究院）
参加起草人：
孙国华 （中国计量科学研究院） JJF1697—2018
目 录
引言
(IⅡ) (1 ) (1) (1) (2) (2) (2) (2) (2) (3) (3) (3) (3) (3) (4) (4) (4) (4) (4) (9) (11) (11) (12) (16)
范围… 2 引用文件. 3 概述 4 法制管理要求 4.1计量单位· 4.2外部结构…. 4.3 标志· 5 计量要求 6 通用技术要求 6.1外观.. 6.2 环境适应性 6.3 稳定性
1
型式评价项目表 8 提供样机的数量及样机的使用方式： 8.1 提供样机的数量··. 8.2 样机的使用方式·· 9 型式评价项目的试验方法和条件以及数据处理和合格判据 9. 1 计量性能试验· 9. 2 通用技术要求试验· 10 型式评价结果的判定 11 试验项目所用计量器具和设备表附录A示差扫描热量计型式评价原始记录格式附录 B 有证标准物质的取样量和升温范围
7
- JJF1697—2018
引言
本型式评价大纲以JJF1015一2014《计量器具型式评价通用规范》和JJF1016 2014《计量器具型式评价大纲编写导则》为基础性规范进行制定
本型式评价大纲的技术指标及试验方法参考了JJG936一2012 2《示差扫描热量计》。 本型式评价大纲为首次发布
II JJF1697—2018
示差扫描热量计型式评价大纲
1范围
本型式评价大纲适用于分类编码为46021500的示差扫描热量计（亦称差示扫描热量计，DSC）的型式评价。
2引用文件
本规范引用了下列文件： JJG936一2012示差扫描热量计凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规范。
3概述
示差扫描热量计是在程序控制温度下，测量样品与参比物之间的加热功率差或温差的仪器。根据仪器测量原理的不同，可分为功率补偿式和热流式，其结构示意图如图 1、图2所示。
功率补偿式示差扫描热量计的结构原理是样品和参比物分别具有独立的加热器和传感器。采用两个控制系统进行监控，其中一个控制温度，使样品和参比物在预定速率下升温或降温；另一个用于补偿样品和参比物之间所产生的温差。通过功率补偿使样品和参比物的温度保持相同。
热流式示差扫描热量计的结构原理是样品和参比物放在可以进行程序温度控制的同一加热系统中，通过样品支持器和参比支持器底部的热电偶监测它们的温差，样品温度由测温元件直接监控。
示差扫描热量计由加热炉、测温元件、控制系统等组成
3
图1功率补偿式DSC结构示意图
1一试样支持器：2一参比支持器：3一热电偶；4一加热器
- JJF1697—2018
图2热流式DSC结构示意图
1—试样支持器；2参比支持器：3一热电偶：4—加热器
4法制管理要求
4.1计量单位
仪器应采用法定计量单位，见表1。
表1仪器中的法定计量单位
单位符号
量的名称温度质量热量
℃ g J
4.2外部结构
仪器对不允许使用者自行调整的部位，应采用封闭式结构设计或者留有加盖封印的位置，该结构应设计成封印可更换的形式。
仪器应有方便现场检定的接口、接线端子等结构。
4.3标志
必须在仪器的铭牌或面板等明显部位标注计量器具的法制标志和计量器具的标识，其标志、编号和说明必须清晰可辨，牢固可靠。
制造计量器具许可标志和编号（试验样机应留有相应位置）；计量器具型式评价批准标志和编号（试验样机可留有相应位置，本项不是强制性规定）；产品合格印、证（此项可以与计量器具本体分开位置）。
仪器名称、规格（型号）、出厂编号、制造日期和制造厂名；对于安装放射源检测器的仪器，在其外部应有放射源安全图案及标识；仪器的高温加热区应有防烫伤标识；对安装不当会影响准确度等性能或对安装有特殊要求的仪器，应该有安装说明的标志。
5计量要求
仪器的计量性能要求列于表2。
2 JJF1697—2018 表2 仪器计量性能要求
计量性能指标
序号
项目
C级 M0.6 ≤2.5 不超过士8 ≤3.0 不超过士6 ≤4 不超过士10 ≥90
A级 M0.2 ≤1.0 不超过士1 ≤0.5 不超过士2
B级 ≤0.4 ≤2.0 不超过士4 ≤1.0 不超过士3
5. 1 5. 2 5.3 5. 4 5. 5 5. 6 5. 7 5. 8
基线噪声/mW 基线漂移/mW
程序升温速率偏差/%
温度重复性/℃ 温度示值误差/℃ 热量重复性/% 热量示值误差/%
1 不超过士5 100
2 不超过士8 ≥96
分辨率
6 通用技术要求 6.1外观
仪器外观整洁，表面涂、镀层无明显剥落、擦伤及污垢。各功能键工作正常，紧固件无松动、面板显示应清晰完整，自检功能、标定功能正常。 6.2环境适应性
环境温度在（15～35）℃范围内时，温度和热量的示值误差不应超过表2中5.5和 5.7的规定。 6.3稳定性
4h内仪器的温度和热量的示值误差不应超过表2中5.5和5.7的规定。
型式评价项目表型式评价项目列于表3。
7
表3型式评价项目表
序号一、法制管理要求
技术要求
评价方式
评价方法
型式评价项目
1 2 3
计量单位外部结构标志
4. 1 4. 2 4. 3
观察观察观察
二、计量要求
5. 1 5. 2
试验试验
4 5
基线噪声基线漂移
9. 1.1 9. 1. 1
3
