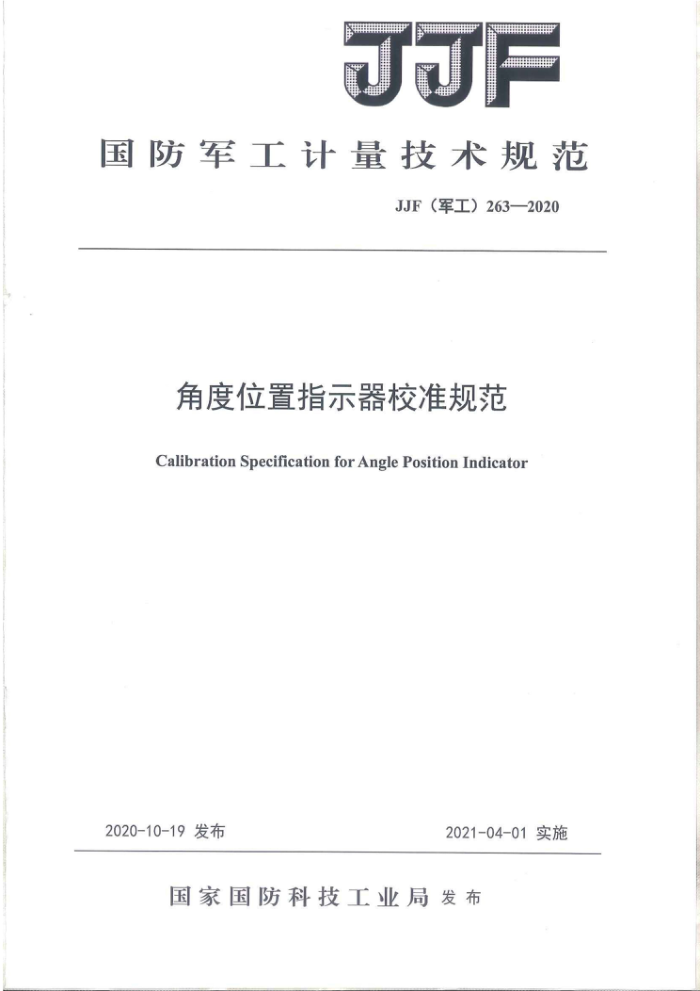

JJF
国防军工计量技术规范
JJF（军工）263—2020
角度位置指示器校准规范
Calibration Specification for Angle Position Indicator
2020-10-19发布
2021-04-01实施
国家国防科技工业局发布 JJF（军工）263—2020
角度位置指示器
校准规范
JJF（军工）263—2020
Calibration SpecificationforAngle
PositionIndicator
起草单位：国防科技工业电学一级计量站 JJF（军工）263-—2020
本规范主要起草人：
金海彬 （国防科技工业电学一级计量站）孙文 （国防科技工业电学一级计量站）王华 （中国空间技术研究院）胡志远 （国防科技工业电学一级计量站）张欢 （国防科技工业电学一级计量站）
参加起草人：
扈蓓蓓 （国防科技工业电学一级计量站）陈阿琴 （国防科技工业电学一级计量站）游立 （国防科技工业电学一级计量站）彭诚 （国防科技工业电学一级计量站） JJF（军工）263—2020
目录
1范围 2引用文件 3术语和定义. 4概述... 5计量特性... 5.1同步模式电角度 5.2分解模式电角度. 5.3输入线电压.. 5.4输入参考电压 5.5输出参考电压... 6校准条件. .1环境条件.．.. 6.2校准用设备 7校准项目和校准方法 7.1校准项目. 7.2校准方法. 8校准结果的处理 9复校时间间隔附录A校准结果的测量不确定度评定附录B校准原始记录格式附录校准证书内页格式
/
2
2
4
T
T
4
C
.0
10 .13 JJF（军工）263—2020
角度位置指示器校准规范
1’范围
本规范适用于同步信号频率范围47Hz～1.2kHz，分解信号频率范围47Hz～20kHz，线电压不大于115V的角度位置指示器的校准。 2 引用文件
本规范引用了下列文件： GB/T2900.26电工术语控制电机 GB/T10241一2007旋转变压器通用技术条件 GB/T13138一2008自整角机通用技术条件凡是注日期的引用文件，仅注日期的版本适用于本规范；凡不注日期的引用文件，其
最新版本（包括所有的修改单）适用于本规范。 3术语和定义
GB/T2900.26电工术语控制电机、GB/T10241一2007旋转变压器通用技术条件、 GB/T13138一2008自整角机通用技术条件中的术语和定义适用于本规范。
同步信号Synchro signal
3.1
自整角机三个端钮S1、S2、S3之间输出的幅值随定子与转子之间的轴角变化的一组正弦交流电压信号。其输出幅值由下列公式表示：
[VSs1-s3 = -LL sin p Vs3-s2 = -LL sin(p+1200) Vs2-s1=-VLL sin(β+240)
(1)
式中：
Vs1-s3 端钮S3和S1之间的电压，V；
端钮 S2 和 S3之间的电压，车工 Vs2-S1 端钮S1和S2之间的电压，V； V——自整角机输出的线电压，V; 一自整角机定子与转子之间的角度，（)。 3.2分解信号Resolversignal
Vs3-S2
D
旋转变压器四个端钮S1、S2、S3、S4输出的两路幅值随定子与转子之间的轴角变化的一组正弦和余弦交流电压信号。其输出幅值由下列公式表示：
[Vs1-s3 = -L sin g Vs2-s4= VLcos p
(2)
式中：
1 JJF（军工）263—2020
Vs1-s3 端钮S1和S3之间的电压，即正弦相的输出电压，V； Vs2-S4 端钮S2和S4之间的电压，即余弦相的输出电压，V； VLL 旋转变压器输出的线电压，V；
旋转变压器定子与转子之间的角度，（°)。
?
4概述 4.1原理
角度位置指示器的工作原理是将同步/分解电角度信号，经过微型变压器变换成同步分解一数字转换器（SDC/RDC）能接受的信号，然后经同步/分解一数字转换器变换成数字信号后以角度为单位显示。 4.2构造
角度位置指示器一般由微型变压器、同步/分解-数字转换器、角度显示器等组成。原理见图1所示。有的角度位置指示器内含激励参考电源。
隔离变压器
RHO RL O S1 0 S3 O S4 0 S2 0
参考信号
1
同步分解-数字
角度显示
转换器
1 微型变压器
图1角度位置指示器原理框图
4.3分类
角度位置指示器按结构分为手持式、台式和板卡式等；按通道的多少可分为单通道式和多通道式。 4.4用途
角度位置指示器主要用于测量同步器和分解器或自整角机和旋转变压器的输出角度信号。 5计量特性 5.1同步模式电角度
a）电压范围：2V~115V； b）频率范围：47Hz~1.2kHz； c）示值的最大允许误差：±（0.0015°～0.035°）。
5.2分解模式电角度 2 JJF（军工）263—2020
a）电压范围：2V~115V； b）频率范围：47Hz～20kHz； c）示值的最大允许误差：±（0.0015°～0.035°）。
5.3输入线电压
a）电压范围：2V~115V； b）频率范围：47Hz~20kHz； c）示值的最大允许误差：土2%。
5.4输入参考电压
a）电压范围：2V~115V； b）频率范围：47Hz~20kHz c）示值的最大允许误差：土3%。
5.5输出参考电压
a）电压范围：2V~115V b）频率范围：47Hz~20kHz； c）示值的最大允许误差：土3%。
6校准条件 6.1环境条件
a）环境温度：（20士5）℃； b）相对湿度：30%~75%； c）电源电压：（220土22）V，频率：（50土1）Hz； d）周围无影响正常工作的电磁干扰。
6.2校准用设备
校准用设备应经过计量技术机构检定或校准，满足校准使用要求，并在有效期内。校准装置各参数的测量范围应覆盖被校角度位置指示器的测量范围；校准装置的扩展不确定度应不大于被校角度位置指示器各参数的最大允许误差绝对值的三分之一。
主要设备包括： a）同步/分解标准器
1）频率范围：47Hz~20kHz； 2）电压范围：2V~115V； 3）相角范围：0~360°； 4）电角度最大允许误差：土（0.0005~0.013°）。 b）标准交流电压源 1）频率范围：47Hz~20kHz 2电压范围：2V~115V； JJF（军工）263—2020
3）最大允许误差：土0.1%。 c）交流电压表 1）频率范围：47Hz~20kHz； 2）电压范围：2V~200V； 3）电压最大允许误差：士（0.1%~0.6%）。
7校准项目和校准方法 7.1校准项目
a）同步模式电角度示值误差： b）分解模式电角度示值误差； c）输入线电压示值误差： d）输入参考电压示值误差； e）输出参考电压示值误差。 注：校准项目e），仅适用于内含激励电源的角度位置指示器。
7.2校准方法 7.2.1校准前的准备
a）外观及附件检查角度位置指示器面板、机壳或铭牌上应有产品名称及型号、制造厂名称或商标、出厂
编号等。所有接线端子、通信端口的标志应清晰明确，无影响仪器正常使用的损伤和缺陷。
b）工作正常性检查仪器通电后显示屏应显示正常，显示笔划应完整无缺，所有开关及按钮应能正常工作。 c）预热校准示值误差前，校准用标准设备以及被校角度位置指示器，应按各自的说明书的要
求进行开机预热；无明确要求时，开机预热时间不小于30min。 7.2.2同步模式电角度示值误差 7.2.2.1校准点的选取
a）校准频率工作点：一般选取50Hz、400Hz、1kHz等，具体根据角度位置指示器的工作频率范围选取。
b）校准电压工作点：参考电压一般选取6V、26V、115V等，线电压一般选取2V、 6V、11.8V、26V、90V、115V等，具体根据角度位置指示器的工作电压范围选取。
c）电角度校准点：一般选取0°~360°范围内等间隔23或24个校准点。 7.2.2.2同步/分解标准器法
a）对于内含激励电源的同步/分解标准器按图2（a）接线，对于不含激励电源的同步分解标准器按图2（b）接线。
4
