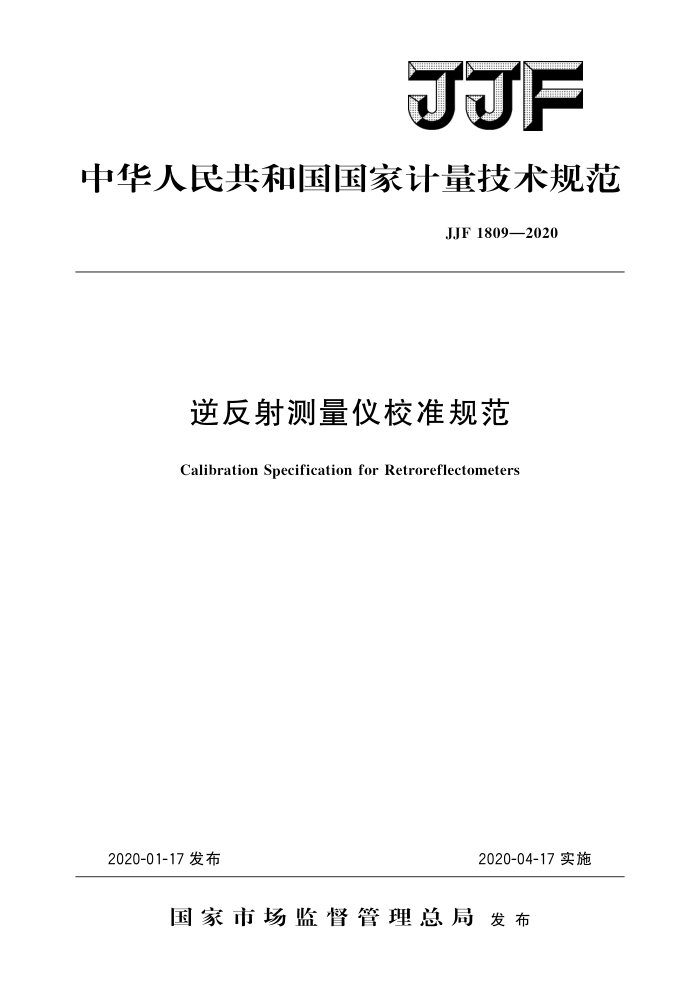

JJF
中华人民共和国国家计量技术规范
JJF 1809—2020
逆反射测量仪校准规范
Calibration Specification for Retroreflectometers
2020-01-17发布
2020-04-17实施
国家市场监督管理总局发布 JJF1809—2020
逆反射测量仪校准规范
JJF 1809—2020
Calibration Specification for
Retroreflectometers
归口单位：全国公路专用计量器具计量技术委员会
主要起草单位：交通运输部公路科学研究所参加起草单位：国家道路与桥梁工程检测设备计量站
国家交通安全设施质量监督检验中心
本规范委托全国公路专用计量器具计量技术委员会负责解释 JJF1809—2020
本规范主要起草人：
苏文英（交通运输部公路科学研究所）何华阳（交通运输部公路科学研究所）周毅姝（交通运输部公路科学研究所）
参加起草人：
冷正威（国家道路与桥梁工程检测设备计量站）
白媛媛（国家交通安全设施质量监督检验中心）王蕊 (国家道路与桥梁工程检测设备计量站) 朱静（国家道路与桥梁工程检测设备计量站） JJF1809—2020
目 录
引言 1
(IⅡ) (1) (1 ) (1) (1) (1) (1) (1) (1) (2) (2) (2) (3) (3) (3) (3) (3) (3) (4) (4) (4) (4) (4) (5) (10) (15)
范围 2 引用文件· 3术语和定义.· 3.1逆反射. 3.2 发光强度系数· 3.3逆反射系数· 3.4 逆反射亮度系数. 4 概述· 5 计量特性…· 5.1示值误差， 5.2 测量重复性…· 6校准条件： 6.1环境条件。 6.2校准设备 7校准项目和校准方法.· 7.1示值误差· 7.2测量重复性· 8校准结果· 8.17 校准记录· 8.2校准证书· 8.3校准结果不确定度评定 9复校时间间隔.· 附录A逆反射测量仪校准记录表式样附录B逆反射测量仪校准证书信息及内页式样附录 C 逆反射测量仪校准不确定度评定示例
-: JJF1809—2020
引言
JJF1071一2010《国家计量校准规范编写规则》、JJF1059.1一2012《测量不确定度评定与表示》共同构成支撑本规范制定工作的基础性系列规范
本规范为首次发布。
ⅡI JJF1809—2020
逆反射测量仪校准规范
1范围
本规范适用于逆反射测量仪的校准。
2引用文件
本规范引用了下列文件： JJF1059.1测量不确定度评定与表示 JJF1796逆反射标准器 JT/T688—2007逆反射术语 JT/T690逆反射体光度性能测试方法凡是注日期的引用文件，仅注日期版本适用于本规范；凡是不注日期的引用文件，
其最新版本（包括所有的修改单）适用于本规范。
3术语和定义
JT/T688一2007界定的以及下术语和定义适用于本规范。 3.1逆反射retroreflection
反射光从接近入射光的反方向返回的一种反射。 ［JT/T688—2007，2.1]
3.2发光强度系数R，coefficientof luminousintensity
逆反射体在观测方向的发光强度（I）与逆反射体垂直于入射光方向的平面上的光照度（E土）之比，单位为坎德拉每勒克斯（cd·lx-1）。
LJT/T688—2007，2.34
3.3逆反射系数RAcoefficientofretroreflection
发光强度系数与逆反射体的表面积之比，单位为坎德拉每勒克斯平方米（cd·1x-1·m-2）。 ［JT/T688—2007，2.35]
3.4逆反射亮度系数Rcoefficientofretroreflectedluminance
观测方向的光亮度L与垂直于人射光方向的平面上的法向照度之比，单位为坎德拉每平方米勒克斯（cd·m-2·lx-1）。
LJT/T688—2007，2.37]
4概述
逆反射测量仪是用来测量交通标志板及反光膜、道路交通标线、突起路标等交通安全设施光度性能的一种便携式光学设备，与逆反射标准器配套使用。其测量原理为 JT/T690规定的替代法，既可用于实验室测量也可用于工程现场测量。
1 JJF1809—2020
逆反射测量仪一般由光源、接收器、光学系统、数据处理与指示单元、电源、机壳等部分组成，按测量对象分为逆反射标志测量仪、逆反射标线测量仪和突起路标测量仪三类。
5计量特性 5.1 示值误差
逆反射测量仪的示值误差应符合表1的要求
表1逆反射测量仪的最大允许误差几何条件
逆反射测量仪
校准参数
最大允许误差
测量范围
观测角 人射角 0. 2° 0. 5° 4°/15°/30° (2.0~199.9)cd·lx-1.m-2 1. 0°
(0.1~1.9)cd·lx-1.m-2 ±0.1 cd ·lx-1·m
逆反射标 逆反射志测量仪 系数
±5% ±3% ±5%
(200.0~1999)cd.lx-1:m-2
逆反射标 逆反射亮线测量仪 度系数
1.05° 88.76° (0.1~1999)mcd·m-2.lx) 0. 2° 0°/±20°
突起路标 发光强 0.33° ±5° 测量仪 度系数 1. 0° ±10°
±10%
(0.1~1999)mcdlx-1
2. 0°
±15°
注：逆反射标志测量仪和逆反射标线测量仪的入射角为垂直入射角，校准时水平入射角为0°；
突起路标测量仪的入射角为水平入射角，校准时垂直入射角为0°。
5.2 测量重复性
逆反射测量仪的测量重复性应符合表2的要求
表2逆反射测量仪的变差系数要求
几何条件观测角 人射角
逆反射测量仪逆反射标 逆反射
校准参数
测量范围
变差系数
≤2%
0.2°
4°
(0.1~1999)cd.lx-1.m-2
系数
志测量仪逆反射标 逆反射亮线测量仪
1.05° 88.76* (0.1~1999)mcd·m-2.lx-
≤5%
度系数发光强度系数
突起路标测量仪注：逆反射标志测量仪和逆反射标线测量仪的入射角为垂直入射角，校准时水平入射角为0°；
0.2°
0°
(0.1~1999)mcd.lx-1
≤8%
突起路标测量仪的入射角为水平入射角，校准时垂直入射角为0°。
