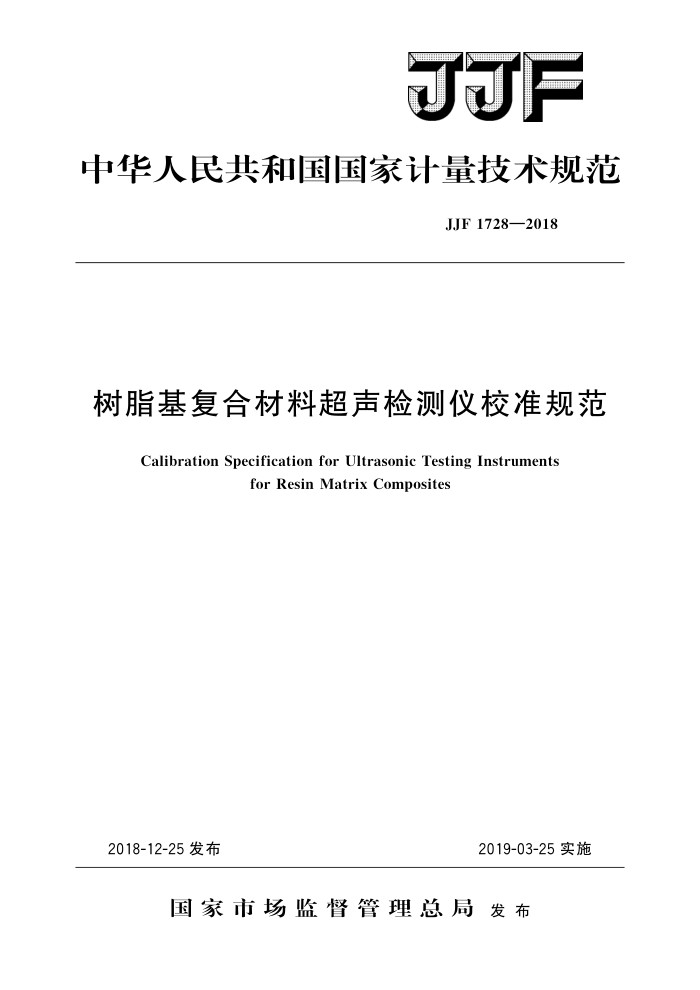

JJF
中华人民共和国国家计量技术规范
JJF1728—2018
树脂基复合材料超声检测仪校准规范
Calibration Specification for Ultrasonic Testing Instruments
for Resin Matrix Composites
2019-03-25实施
2018-12-25发布
国家市场监督管理总局发布 JJF1728—2018
树脂基复合材料超声检测仪校准规范
JJF 1728—2018
Calibration Specification for Ultrasonic
Testing Instruments for Resin Matrix Composites
归口　单位：全国声学计量技术委员会起草单位：中航复合材料有限责任公司
中国航空工业集团公司基础技术研究院中国计量科学研究院
本规范委托全国声学计量技术委员会负责解释 JJF1728—2018
本规范起草人：
刘松平（中航复合材料有限责任公司）刘菲菲（中国航空工业集团公司基础技术研究院）边文萍（中国计量科学研究院）邢广振（中国计量科学研究院）傅天航（中航复合材料有限责任公司）李乐刚（中国航空工业集团公司基础技术研究院）史俊伟（中国航空工业集团公司基础技术研究院） JJF1728—2018
目 录
引言 1
(IⅢI) (1) (1) (1) (1) (1) (2) (2) (2) (2) (4) (4) (5) (5) (5) (5) (5) (5) (5) (5) (5) (5) (5) (5) (5) (6) (6) (6) (16) (16) (16) (16) (16) I
范围·· 引用文件..
2
3 术语和计量单位 3.1纵向分辨力…·· 3.2 近表面分辨力· 3.3 近底面分辨力 3.4 脉冲回波周期数· 3.5 扫描灵敏度 4 概述· 5 计量特性 5. 1 水平线性误差 5. 2 垂直线性误差· 5.3 纵向分辨力 5. 4 近表面分辨力 5. 5 近底面分辨力… 5.6 脉冲回波周期数· 5.7 检测灵敏度 5.8 基线电噪声 5.9 扫描范围· 5.10 扫描灵敏度 5.11 胶接缺陷检测灵敏度 6 校准条件 6.1环境条件 6.2测量标准及其他设备 7 校准项目和校准方法·. 7. 1 校准项目 7. 2 校准方法 8校准结果表达· 8.1 校准数据处理 8.2 校准结果的测量不确定度 8.3 校准证书 9 复校时间间隔 JJF 1728—2018
附录A 校准用试块附录 B 校准证书的内页格式附录C测量不确定度评定示例
(17) (22) (25)
II JJF1728—2018
引言
本规范依据JJF1071一2010《国家计量校准规范编写规则》的要求编写。 本规范制定中，在技术方面主要参考了JJG746一2004《超声探伤仪》和ASTM
E317—16《Standard Practice for Evaluating Performance Characteristics of Ultrasonic Pulse-Echo Testing Instruments and Systems without the Use of Electronic MeasurementInstruments》（不借助其他电子测量仪器的超声脉冲回波检测仪及系统性能特性评估标准惯例）中超声检测仪垂直线性、水平线性等性能参数要求及其测试方法。
本规范依据JJF1059.1一2012《测量不确定度评定与表示》给出了复合材料超声检测仪检测灵敏度的测量不确定度的评定示例。
本规范为首次发布。
II JJF1728—2018
树脂基复合材料超声检测仪校准规范
1范围
本规范适用于在不需要借助其他专门的电子测量仪器设备条件下，使用对比试块对树脂基复合材料超声检测仪可能影响缺陷检测、定位与分析等使用性能的校准。
2引用文件
本规范引用下列文件： JJG746超声探伤仪检定规程 JJF1001通用计量术语及定义 JJF1059.1测量不确定度评定与表示 GB/T3102.7声学的量和单位 GB/T12604.1无损检测术语超声检测凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规范。
3术语和计量单位
本规范采用GB/T3102.7中规定的量和单位。 JJF1001、JJF1059.1和GB/T12604.1中界定的及以下术语和定义适用于本规范。
3.1纵向分辨力depthresolution，rangeresolution
树脂基复合材料超声检测仪与换能器匹配，其分辨超声波传播方向（通常使用中与复合材料厚度方向一致）相邻两个不同深度缺陷的能力，按公式（1）或公式（2）计算。
hL=hD2—hDI AhL=AnpXhp
(1) (2)
式中： Ah 纵向分辨力，mm；
h D1 、h D2— 分别为树脂基复合材料中在厚度方向相邻两个缺陷的深度，mm；
Anp 树脂基复合材料中在厚度方向相邻两个缺陷的铺层数差，△n二1，2，
3,..,n;
h1个树脂基复合材料铺层的标称厚度，mm。
3.2近表面分辨力near-surfaceresolution，entry-surfaceresolution
树脂基复合材料超声检测仪与换能器匹配，其分辨超声波在树脂基复合材料人射表面一侧近表面缺陷的能力，按公式（3）或公式（4）计算。
AhE=hD Ahe=neXhp
(3) (4) 1 JJF1728—2018
式中： AhE 近表面分辨力，mm； hD一树脂基复合材料中缺陷的深度，mm；
树脂基复合材料中缺陷距表面的铺层数，ne=1，2，3，4，，n。
nE
3.3 近底面分辨力far-surfaceresolution
树脂基复合材料超声检测仪与换能器匹配，其分辨超声波在树脂基复合材料底面反射一侧近底面缺陷的能力，按公式（5）或公式（6）计算。
(5) (6)
△hr=h-hD Ah=nFXhp
式中： AhF 近底面分辨力，mm； h一树脂基复合材料厚度，mm; nF 树脂基复合材料中缺陷距近底面的铺层数，nF1，2，3，4，，n。
3.4脉冲回波周期数pulse-echoperiod
检测仪屏幕显示的脉冲信号的周期数nT，如nT～1、nT～2，nT～2.5等，如图1 所示。
2.:
图1脉冲回波周期数示意图
3.5扫描灵敏度 scanningsensitivity
换能器在自动扫描过程中，根据其连接的树脂基复合材料超声检测设备屏幕指示的信号或图像能够清晰确定的最小缺陷大小。通常用可检出最小缺陷的直径表示，单位为mm。 4概述
树脂基复合材料超声检测仪是指用于树脂基复合材料和胶接结构缺陷无损检测的专门的超声检测仪器，包括带自动扫描功能的超声检测设备、胶接检测仪器及其换能器。 树脂基复合材料超声检测仪由超声波激励单元、发射/接收单元、信号处理单元、信号显示单元等主要部分组成，它利用来自树脂基复合材料中的声波信号进行缺陷的检测、 定位、定量或定性分析，如图2所示；树脂基复合材料超声检测设备是在树脂基复合材料超声检测仪基础上，增加了A/D转换单元、扫描单元、成像单元，它利用来自树脂基复合材料中的声波信号和换能器的位置信号，通过图像和声波信号进行缺陷的检测、 定位、定量或定性分析，如图3所示；胶接检测仪器由声波发射/接收单元、信号处理 2
