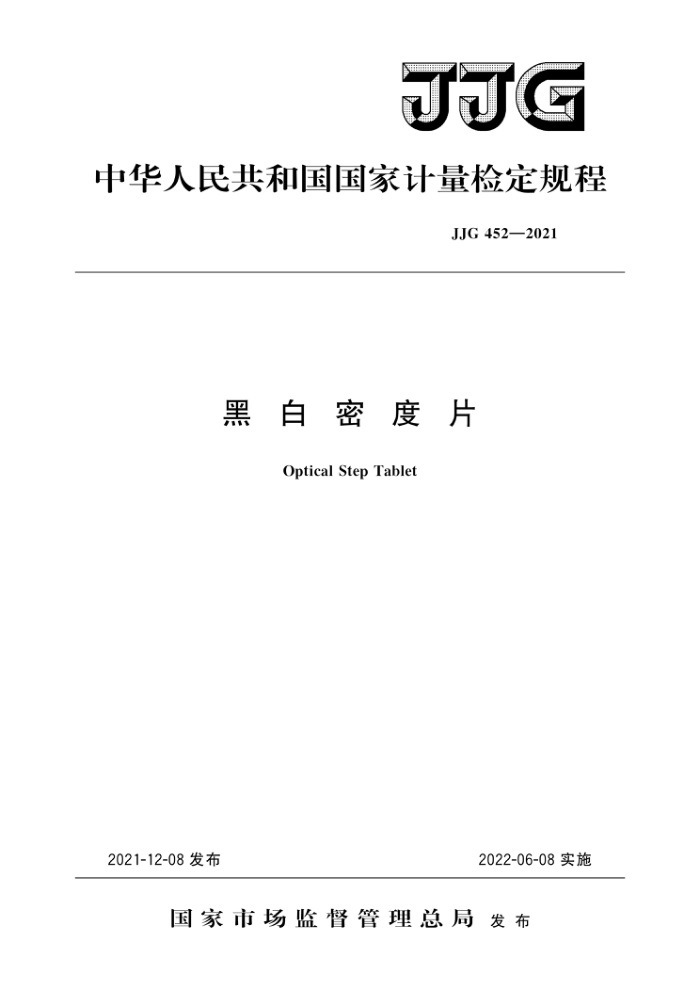

JJG
中华人民共和国国家计量检定规程
JJG 452—2021
黑白密度片
Optical StepTablet
2022-06-08实施
2021-12-08发布
国家市场监督管理总局发布 JJG452—2021
黑白密度片检定规程
JJG 452—2021 代替JJG452—2006
Verification Regulation of
Optical Step Tablet
归口单位：全国光学计量技术委员会主要起草单位：中国计量科学研究院
中国测试技术研究院
参加起草单位：辽宁省计量科学研究院
本规程委托全国光学计量技术委员会负责解释 JJG 452—2021
本规程主要起草人：
刘子龙（中国计量科学研究院）陈潇潇（中国测试技术研究院）许宁（中国计量科学研究院）
参加起草人：
李雨（中国计量科学研究院）蒋依芹（中国计量科学研究院）李卓然（中国计量科学研究院）张文美 （辽宁省计量科学研究院） JJG452—2021
目 录
引言 1 范围 2 引用文件 3
(Ⅱ) (1) (1) (1) (1) (1) (2) (2) (2) (2) (3) (3) (3) (3) (3) (4) (4) (4) (4) (5) (5) (5) (6) (7) (8)
术语. 概述
4.1测量原理 4.2 密度片的分类·
计量性能要求· 5.1 标准密度片漫射特性· 5. 2 标准密度片光谱透射特性 5. 3 密度片量值. 5. 4 均匀性· 5.5 年变化量
5
通用技术要求， 6.1 外观· 6.2 标志 7 计量器具控制 7. 1 检定条件.… 7. 2 检定项目. 7. 3 检定方法·· 7. 4 检定结果处理 7. 5 检定周期… 附录A检定原始记录参考格式附录B 检定证书（背面）参考格式附录C 不确定度评定示例
6
..-
- JJG452—2021
引言
JJF1001一2011《通用计量术语及定义》、JJF1032一2005《光学辐射计量名词术语及定义》、JJF1059.1一2012《测量不确定度评定与表示》和JJF1002一2010《国家计量检定规程编写规则》共同构成本规程修订工作的基础性系列规范
本规程代替JJG452一2006《黑白密度片》，与JJG452一2006相比，除编辑性修改外，主要技术变化如下：
修改了密度片的分类和名称，主要增加了“X射线密度片”（见4.2）；修改了计量性能中相应的不同种类密度片的要求（见第5章）。
一
本规程的历次版本发布情况为：
JJG452—2006； JJG452—1986。
II J.JG452—2021
黑白密度片检定规程
1范围
本规程适用于新制造和使用中的透射式黑白密度片的首次检定、后续检定和使用中检查。黑白密度片的型式评价中对计量性能的要求可参照本规程执行。
2 引用文件
本规程引用了下列文件： GB/T11500一2008摄影密度测量第2部分：透射密度的几何条件 GB/T11501一2008摄影密度测量第3部分：光谱条件凡是注日期的引用文件，仅注日期的版本适用于本规程；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规程。 3术语 3.1透射（光学）密度 transmittance（optical)density
透射比的倒数取以10为底的对数，即：
(1)
D.=-lgt
式中： D.一透射（光学）密度，单位为1； T—透射比，单位为1。
3.2均匀性uniformity
以密度片中心点为圆心、3mm为半径的圆周内，在上、下、左、右4个方向各选取1个测量点，与中心测量点共同构成5个推荐测量点，测量出的密度最大值Dmx与测量出的密度最小值Dmi之差的二分之一。
用公式（2）表示：
(2)
Up=（Dmax-Dmin)/2
式中： Up——均匀性； Dmax—测量出的密度最大值； D min 测量出的密度最小值。
3.3年变化量 peryeardrift
被检定密度片的密度值与其上一年密度值之差的绝对值。 将被检定密度片密度值在0～2.0范围内逐级测量，取最大变化量作为年变化量。
4概述 4.1 测量原理
密度测量装置主要由光源、光学部件和接收器组成。光源发出的光经光学部件后，
1 J.JG452—2021
以规定模式投射到样品上，探测器以规定的模式接收透过该样品的光，经光电转换并按照密度定义或校准方式进行信号处理，即可得到该样品的密度值。 4.2密度片的分类
黑白密度片分为摄影密度片（旧称黑白密度片）和X射线密度片，每一种又可分为标准密度片和工作密度片。其量值用光学透射密度（以下简称密度）表示。
黑白密度片是用于检定或校准各类透射式光学密度计的密度示值的计量器具。摄影标准密度片由特殊配方的卤化银感光乳剂在光谱平坦的基底材料（典型光谱特性曲线如图1中“摄影密度片”所示）上加工而成，其外观特点为单乳剂涂层。X射线标准密度片由颗粒更为细小（与摄影标准密度片相比）的卤化银感光乳剂配以铅增感屏在有光谱选择性的基底材料（典型光谱特性曲线如图1中“X射线密度片”所示）上加工而成，其外观特点为双面细颗粒乳剂涂层。工作密度片种类繁多，应根据应用领域的实际需要进行选择和加工制作。
标准密度片（工作基准密度片）：密度级数应不少于14级，每一级的面积应不小于
10mmX10mm。
工作密度片：密度级数应不少于5级，每一级的面积应不小于直径为5mm的圆面积。
0. 90 0. 85 0. 80 0. 75
OOS
+
.
0.70 批
X射线密度片
.
?
摄影密度片
0. 65 0. 60 0. 55 0. 50
340
440
540 波长/nm
640
740
图1不同类型黑白密度片的光谱特性
5计量性能要求
5.12 标准密度片漫射特性
当漫透射密度约为1.0时，其规则透射密度与漫透射密度之比在1.60士0.1以内。
5.2标准密度片光谱透射特性
当密度的标称值为1.0时，采用光谱光度法测量标准密度片的光谱密度，任意两波长处光谱密度值之差的绝对值应同时满足下述技术要求。 5.2.1摄影密度片
a）在（380～780）nm光谱范围内，光谱密度值之差的绝对值不大于0.02； b）在（400～700)nm光谱范围内，光谱密度值之差的绝对值不大于0.01。
2
